Pertumbuhan pesat kendaraan listrik mengubah infrastruktur transportasi dan energi global. Seiring semakin banyak pengemudi beralih dari kendaraan konvensional ke kendaraan listrik, permintaan akan infrastruktur pengisian daya yang andal dan berkecepatan tinggi terus meningkat. Stasiun pengisian daya EV modern menjadi semakin bertenaga, lebih ringkas, dan lebih cerdas, terutama dalam jaringan pengisian daya komersial, stasiun pengisian daya di jalan raya, fasilitas pengisian daya armada, dan pusat pengisian cepat.

Namun, daya pengisian yang lebih tinggi juga menciptakan tantangan manajemen termal yang lebih rumit.

Stasiun pengisian daya EV berdaya tinggi tidak sekadar mentransfer listrik dari jaringan listrik ke kendaraan listrik. Stasiun ini melakukan berbagai proses konversi dan pengendalian listrik melalui modul daya, perangkat semikonduktor, penyearah, kapasitor, induktor, transformator, papan kontrol, dan sistem komunikasi. Selama proses ini, sebagian energi listrik secara tak terhindarkan diubah menjadi panas.

Semakin besar daya pengisian, semakin besar pula potensi pembentukan panas.

Jika panas ini tidak dapat dibuang secara efisien, suhu di dalam kabinet pengisian daya dapat meningkat dengan cepat. Suhu yang berlebihan dapat mengurangi efisiensi konversi daya, mempercepat penuaan komponen, memicu perlindungan termal, mengurangi kinerja pengisian daya, dan dalam situasi parah berkontribusi terhadap kegagalan sistem.

Inilah alasan stasiun pengisian daya EV berdaya tinggi semakin bergantung pada sistem pendinginan udara paksa yang andal. Kipas pendingin udara tugas berat dapat terus menggerakkan udara melalui peralatan, membuang panas dari komponen penting, dan membantu mempertahankan suhu operasi yang stabil.

Bagi produsen pengisi daya EV, memilih kipas pendingin yang tepat bukan hanya keputusan desain mekanis. Hal ini merupakan bagian penting dari keandalan peralatan, manajemen termal, dan keselamatan operasional.

Mengapa Pengisian Daya EV Berdaya Tinggi Menghasilkan Begitu Banyak Panas?

Alasan utamanya adalah konversi daya.

Pengisi daya EV berdaya tinggi menerima energi listrik dari jaringan listrik dan mengubahnya menjadi tegangan serta arus yang dibutuhkan oleh baterai kendaraan. Bergantung pada arsitektur pengisi daya, sistem dapat mencakup konversi AC ke DC, koreksi faktor daya, konversi DC, rangkaian sakelar, penyaringan, dan berbagai sistem perlindungan.

Setiap proses konversi listrik memiliki tingkat kehilangan energi tertentu.

Meskipun sistem pengisian daya mencapai efisiensi konversi yang sangat tinggi, kehilangan yang tersisa tetap dapat menjadi signifikan ketika tingkat daya total mencapai puluhan atau ratusan kilowatt.

Sebagai contoh, persentase kecil kehilangan energi dalam sistem pengisian daya berdaya tinggi dapat berubah menjadi ratusan atau ribuan watt panas. Panas tersebut harus dipindahkan secara terus-menerus.

Komponen utama penghasil panas dapat mencakup modul semikonduktor daya, perangkat IGBT atau MOSFET, penyearah, induktor, transformator, kapasitor, catu daya, dan komponen elektronik lainnya.

Komponen-komponen ini sering dipasang di dalam selubung yang relatif ringkas. Akibatnya, konveksi alami saja mungkin tidak menyediakan kapasitas pendinginan yang cukup.

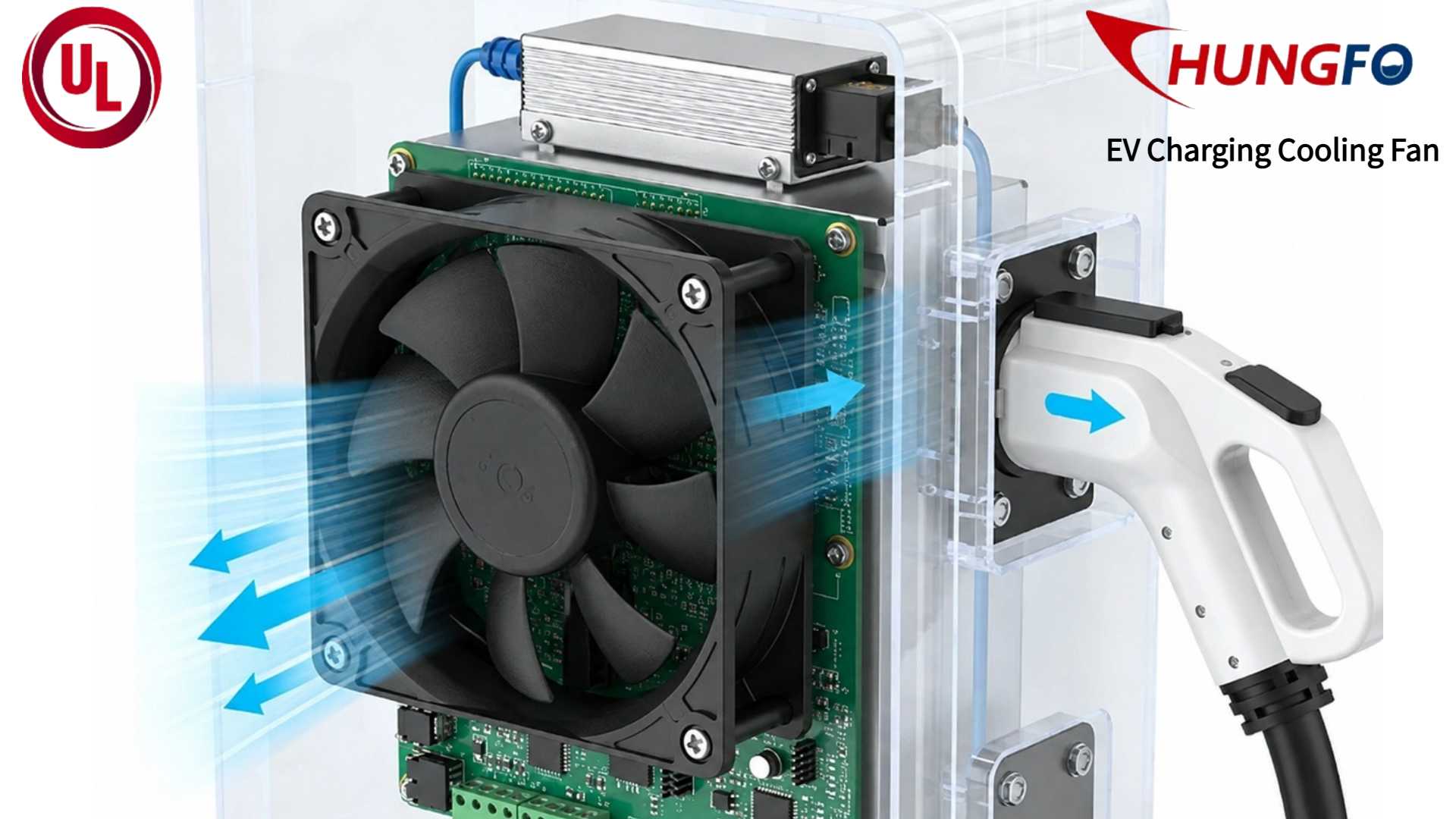

Kipas pendingin udara paksa menciptakan aliran udara terkontrol melalui peralatan. Udara dingin masuk melalui saluran masuk, melewati atau melalui komponen penghasil panas, lalu membawa panas yang terkumpul menuju saluran keluar.

Prinsip dasarnya sederhana, tetapi merancang sistem aliran udara yang efektif untuk pengisi daya berdaya tinggi membutuhkan lebih dari sekadar memasang kipas di dalam kabinet.

Mengapa Manajemen Termal Sangat Penting Untuk Keselamatan Pengisian Daya EV?

Suhu memiliki pengaruh langsung terhadap kinerja dan masa pakai komponen elektronik.

Ketika perangkat semikonduktor beroperasi pada suhu yang terlalu tinggi, karakteristik listriknya dapat berubah dan keandalan jangka panjangnya dapat menurun. Kapasitor, bahan isolasi, konektor, dan komponen lainnya juga dapat mengalami penuaan yang dipercepat akibat tekanan termal berkepanjangan.

Dalam stasiun pengisian daya berdaya tinggi, banyak komponen dapat beroperasi secara bersamaan. Jika salah satu bagian sistem menjadi terlalu panas, komponen di sekitarnya juga dapat terdampak.

Hal ini menciptakan potensi reaksi berantai termal.

Sebagai contoh, aliran udara yang tidak memadai dapat menyebabkan modul daya beroperasi pada suhu yang lebih tinggi. Suhu yang meningkat dapat menambah tekanan termal dan mengurangi efisiensi. Efisiensi yang berkurang dapat menyebabkan pembentukan panas tambahan, yang selanjutnya meningkatkan suhu.

Sistem pendinginan yang dirancang dengan baik memutus siklus ini dengan terus-menerus membuang panas.

Inilah salah satu alasan mengapa manajemen termal harus dipertimbangkan pada tahap awal desain stasiun pengisian daya EV, bukan diperlakukan sebagai pertimbangan setelahnya.

Mengapa Kipas Pendingin Udara Tugas Berat Menjadi Solusi Praktis?

Ada beberapa pendekatan untuk manajemen termal, termasuk konveksi alami, pendinginan cairan, pipa panas, dan pendinginan udara paksa.

Untuk banyak sistem pengisian daya, pendinginan udara paksa tetap menjadi solusi yang menarik karena strukturnya yang relatif sederhana, kinerja yang dapat diskalakan, dan kompatibilitas dengan berbagai desain kabinet.

Kipas pendingin tugas berat dapat terus menghasilkan aliran udara tanpa memerlukan sirkuit pendinginan yang rumit.

Kipas ini juga dapat diintegrasikan dengan sensor suhu dan sistem kontrol sehingga aliran udara dapat disesuaikan berdasarkan beban termal aktual.

Sebagai contoh, ketika stasiun pengisian daya beroperasi pada beban yang relatif rendah, kipas dapat berjalan pada kecepatan lebih rendah. Ketika daya pengisian meningkat dan suhu internal naik, kecepatan kipas dapat meningkat sesuai kebutuhan.

Hal ini menciptakan sistem pendinginan dinamis yang dapat menyeimbangkan kinerja termal, kebisingan, dan konsumsi energi.

Namun, tidak semua kipas pendingin cocok untuk aplikasi pengisian daya EV berdaya tinggi.

Kipas harus dipilih berdasarkan kondisi operasi aktual dan hambatan aliran udara dari peralatan.

Mengapa Aliran Udara Dan Tekanan Statis Sama-Sama Penting?

Salah satu kesalahan paling umum saat memilih kipas pendingin adalah hanya berfokus pada aliran udara maksimum.

Aliran udara penting karena menentukan seberapa banyak udara yang dapat dipindahkan oleh kipas. Namun, nilai aliran udara yang tercantum dalam spesifikasi produk sering kali diukur dalam kondisi tertentu, seperti operasi udara bebas.

Lingkungan operasi aktual di dalam kabinet pengisian daya EV dapat sangat berbeda.

Udara mungkin harus melewati kisi pelindung, filter, penyerap panas, modul daya, saluran udara, dan bukaan sempit. Masing-masing struktur ini menciptakan hambatan.

Kipas harus menghasilkan tekanan statis yang cukup untuk mengatasi hambatan tersebut.

Oleh karena itu, aliran udara aktual yang dihasilkan oleh kipas bergantung pada interaksi antara kurva kinerja kipas dan kurva hambatan sistem.

Kipas dengan peringkat aliran udara bebas yang sangat tinggi belum tentu memberikan kinerja pendinginan terbaik ketika dipasang di dalam kabinet yang memiliki hambatan tinggi.

Hal ini sangat penting untuk peralatan pengisian daya berdaya tinggi karena struktur internalnya dapat tersusun dengan sangat padat.

Oleh karena itu, para insinyur harus mengevaluasi aliran udara dan tekanan statis saat memilih solusi pendinginan.

Bagaimana Arah Aliran Udara Memengaruhi Pendinginan Pengisi Daya EV?

Arah aliran udara merupakan faktor desain penting lainnya.

Kipas pendingin dapat digunakan sebagai kipas masukan atau kipas pembuangan tergantung pada arsitektur kabinet.

Konfigurasi masukan memasukkan udara eksternal yang lebih dingin ke dalam selubung. Konfigurasi pembuangan mengeluarkan udara panas dari selubung.

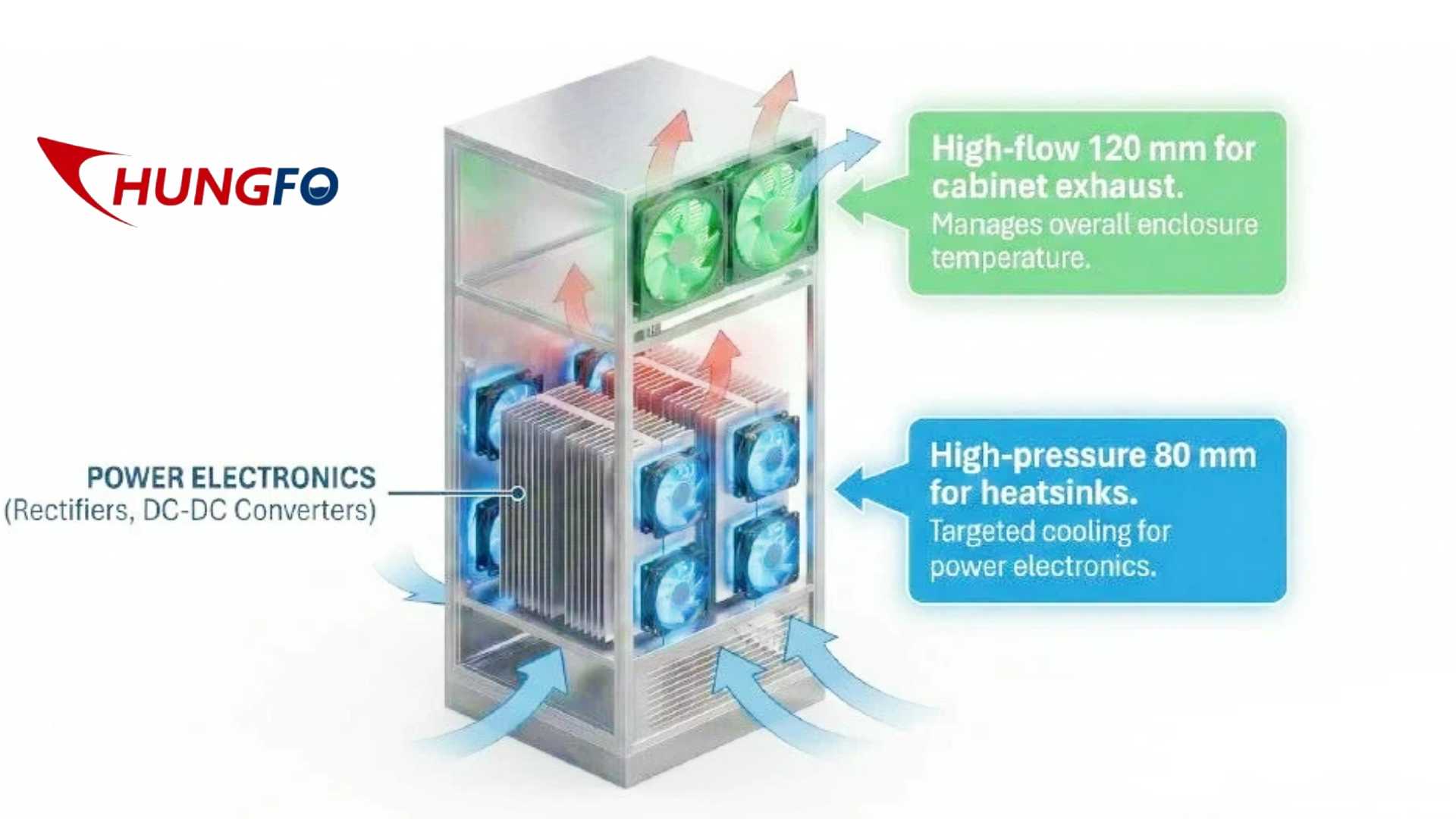

Dalam beberapa sistem, beberapa kipas dapat digunakan untuk menciptakan jalur aliran udara yang terkendali.

Sebagai contoh, udara yang lebih dingin dapat masuk dari bagian bawah kabinet, melewati modul daya dan pembuang panas, lalu keluar melalui bagian atas.

Susunan ini memanfaatkan kecenderungan alami udara panas untuk naik sambil menggunakan aliran udara paksa untuk meningkatkan kapasitas pendinginan secara keseluruhan.

Aliran udara idealnya harus melewati area yang menghasilkan panas paling banyak.

Sekadar menciptakan turbulensi di dalam kabinet tidaklah cukup.

Tujuannya adalah membentuk jalur aliran udara yang dapat diprediksi dari saluran masuk udara menuju komponen penghasil panas dan akhirnya ke saluran pembuangan.

Inilah alasan mengapa penempatan kipas, desain saluran udara, lokasi ventilasi, dan susunan komponen harus dipertimbangkan secara bersamaan.

Mengapa Kipas Pendingin Kompak Semakin Penting?

Peralatan pengisian daya berdaya tinggi menjadi semakin kompak.

Produsen ingin meningkatkan daya pengisian tanpa meningkatkan ukuran fisik peralatan secara drastis. Hal ini menghasilkan kepadatan daya yang lebih tinggi dan ruang yang lebih sedikit untuk komponen manajemen termal.

Oleh karena itu, kipas pendingin harus menyediakan aliran udara yang cukup sambil tetap muat di area pemasangan yang terbatas.

Kipas aksial kompak dapat digunakan untuk pendinginan lokal di sekitar elektronik kontrol dan modul daya.

Sebagai contoh, sebuah kipas 80x80x25 dapat dipertimbangkan ketika kabinet pengisian daya memerlukan kipas kompak dengan ukuran pemasangan standar dan kedalaman pemasangan terbatas.

Sebuah kipas 55mm dapat berguna pada kompartemen elektronik yang lebih kecil ketika kipas yang lebih besar tidak dapat dipasang.

Untuk aplikasi dengan kedalaman pemasangan yang sangat terbatas, sebuah kipas ramping 120dapat menjadi solusi lain yang memungkinkan dengan menyediakan area aliran udara yang lebih besar sambil mempertahankan struktur keseluruhan yang lebih tipis.

Kipas tertentu harus selalu dipilih berdasarkan kebutuhan sistem yang sebenarnya, bukan hanya memilih model berdasarkan namanya atau dimensi fisiknya.

Mengapa Ketebalan Kipas Penting?

Ketebalan kipas dapat memberikan pengaruh yang sangat penting pada desain peralatan.

Dalam kabinet konvensional, insinyur mungkin memiliki ruang yang cukup untuk kipas dengan kedalaman standar. Namun, pada peralatan pengisian daya yang kompak, beberapa sentimeter tambahan kedalaman dapat mengganggu modul daya, pengaturan kabel, pembuang panas, atau komponen lainnya.

Kipas ramping dapat mengurangi ruang yang diperlukan oleh sistem pendinginan.

Hal ini memungkinkan insinyur mengoptimalkan tata letak internal dan berpotensi menciptakan kabinet pengisian daya yang lebih kompak.

Namun, mengurangi ketebalan kipas tidak boleh mengorbankan kinerja aliran udara dan tekanan yang diperlukan.

Tujuan rekayasa adalah mencapai kinerja pendinginan yang diperlukan dalam ruang yang tersedia.

Oleh karena itu, dimensi kipas harus selalu dievaluasi bersama dengan aliran udara, tekanan statis, kecepatan, tingkat kebisingan, dan konsumsi daya.

Mengapa Operasi Berkelanjutan Menjadi Persyaratan Utama?

Stasiun pengisian daya EV dapat beroperasi selama banyak jam setiap hari.

Stasiun pengisian daya publik dapat mengalami siklus pengisian berulang, sementara stasiun pengisian daya armada komersial dapat beroperasi dengan beban berat dalam periode yang lama.

Oleh karena itu, kipas pendingin perlu tahan terhadap pengoperasian berulang dan terus-menerus.

Keandalan motor menjadi sangat penting.

Motor DC tanpa sikat umumnya digunakan pada kipas pendingin elektronik modern karena tidak bergantung pada sikat mekanis tradisional untuk komutasi. Hal ini dapat mengurangi keausan terkait sikat dan membuat motor sesuai untuk pengoperasian jangka panjang.

Sistem bantalan sama pentingnya.

Bantalan kipas harus mampu menahan rotasi terus-menerus sambil mempertahankan kinerja yang stabil. Kualitas bantalan dapat memengaruhi kebisingan, getaran, karakteristik penyalaan, dan masa pakai.

Oleh karena itu, kipas berkualitas tinggi harus dievaluasi tidak hanya berdasarkan kinerja aliran udara awalnya tetapi juga berdasarkan stabilitas pengoperasian jangka panjangnya.

Bagaimana Suhu Memengaruhi Kinerja Kipas?

Suhu pengoperasian di sekitar kipas dapat memengaruhi sistem motor dan bantalan.

Stasiun pengisian daya EV dapat dipasang di dalam ruangan, luar ruangan, struktur parkir, sepanjang jalan raya, atau di lingkungan industri.

Stasiun pengisian daya luar ruangan dapat mengalami suhu musim panas yang tinggi, suhu musim dingin yang rendah, kelembapan, debu, dan siklus perubahan suhu.

Jika kipas pendingin beroperasi di lingkungan bersuhu tinggi, motor dan bantalan dapat mengalami tekanan termal tambahan.

Oleh karena itu, rentang suhu pengoperasian yang ditentukan harus dipertimbangkan selama proses pemilihan.

Kondisi lingkungan stasiun pengisian daya juga harus diperhitungkan saat menentukan tingkat perlindungan dan pemilihan material yang diperlukan.

Kipas yang ditujukan untuk lingkungan dalam ruangan yang terkendali mungkin tidak sesuai untuk pemasangan luar ruangan yang terbuka.

Mengapa Perlindungan terhadap Debu Penting?

Debu dapat menumpuk di dalam sistem pendingin seiring waktu.

Ketika debu menumpuk pada filter, penyerap panas, atau bilah kipas, hambatan aliran udara dapat meningkat dan kinerja pendinginan dapat menurun.

Dalam kasus ekstrem, kontaminasi juga dapat memengaruhi komponen mekanis kipas.

Karena alasan ini, perancang stasiun pengisian daya harus mempertimbangkan kondisi lingkungan di lokasi pemasangan.

Jika peralatan pengisian daya dipasang di lingkungan berdebu, sistem mungkin memerlukan penyaringan dan prosedur pemeliharaan yang sesuai.

Namun, filter itu sendiri menciptakan hambatan aliran udara.

Ini berarti kipas harus mampu mengatasi tekanan statis tambahan yang dihasilkan oleh filter.

Sekali lagi, hal ini menunjukkan mengapa pemilihan kipas harus didasarkan pada sistem aliran udara lengkap, bukan hanya satu spesifikasi.

Bagaimana Kontrol Kipas Dapat Meningkatkan Efisiensi Energi?

Menjalankan kipas pendingin pada kecepatan maksimum sepanjang waktu tidak selalu diperlukan.

Beban termal dari stasiun pengisian daya EV dapat bervariasi secara signifikan sepanjang hari.

Ketika beban pengisian rendah, suhu internal dapat tetap relatif stabil. Pada saat ini, mengoperasikan kipas pada kecepatan maksimum dapat mengonsumsi energi yang tidak perlu dan menghasilkan kebisingan tambahan.

Sistem pendingin dengan kecepatan variabel dapat memberikan solusi yang lebih efisien.

Sensor suhu dapat memantau komponen penting atau suhu kabinet internal. Sistem kontrol kemudian dapat menyesuaikan kecepatan kipas berdasarkan suhu yang terukur.

Kontrol PWM adalah salah satu pendekatan yang umum digunakan untuk mengendalikan kipas pendingin DC yang kompatibel.

Ketika suhu meningkat, sistem kontrol dapat meningkatkan kecepatan kipas dan aliran udara.

Ketika suhu menurun, kecepatan kipas dapat dikurangi.

Pendekatan ini dapat membantu mempertahankan stabilitas termal sekaligus mengurangi konsumsi energi yang tidak perlu.

Mengapa Kebisingan Juga Menjadi Pertimbangan Desain?

Keselamatan dan kinerja termal adalah tujuan utama dari sistem pendinginan stasiun pengisian daya EV, tetapi kebisingan tidak boleh diabaikan.

Stasiun pengisian daya semakin banyak dipasang di area perumahan, fasilitas parkir komersial, gedung perkantoran, pusat perbelanjaan, dan lokasi lain tempat kenyamanan akustik menjadi penting.

Kipas yang beroperasi pada kecepatan sangat tinggi dapat menghasilkan lebih banyak kebisingan aerodinamis dan mekanis.

Bilah kipas yang tidak seimbang dengan baik, masalah bantalan, getaran, dan aliran udara turbulen dapat semakin meningkatkan kebisingan.

Oleh karena itu, pemilihan kipas harus mempertimbangkan aliran udara yang diperlukan dan tekanan statis bersama dengan kinerja akustik.

Kipas yang seimbang dengan baik dan jalur aliran udara yang dirancang dengan baik dapat membantu mengurangi kebisingan yang tidak perlu.

Untuk jaringan pengisian daya komersial, hal ini dapat berkontribusi pada pengalaman pengguna secara keseluruhan yang lebih baik.

Bagaimana Keandalan Kipas Mempengaruhi Perawatan Peralatan Pengisian Daya?

Kipas pendingin adalah komponen bergerak, yang berarti pada akhirnya dapat mengalami keausan mekanis.

Jika kipas menjadi berisik, melambat, atau berhenti sepenuhnya, sistem pengisian daya dapat kehilangan sebagian kapasitas pendinginannya.

Oleh karena itu, peralatan pengisian daya modern dapat menggabungkan fungsi pemantauan kipas.

Sistem dapat memantau kecepatan kipas atau mendeteksi kondisi operasi yang tidak normal. Jika kipas pendingin mengalami kegagalan, pengisi daya dapat menghasilkan alarm, mengurangi daya pengisian, atau mematikan sistem yang terdampak sebelum suhu mencapai tingkat kritis.

Jenis perlindungan ini dapat meningkatkan keandalan sistem.

Pemeliharaan preventif juga penting.

Tergantung pada lingkungan pemasangan, filter dan jalur ventilasi mungkin perlu diperiksa dan dibersihkan secara berkala.

Sistem pendinginan yang dirancang dengan baik harus membuat pemeliharaan sepraktis mungkin.

Mengapa Pengujian Kipas Penting Untuk Aplikasi Pengisian Daya EV?

Kipas pendingin yang digunakan dalam peralatan pengisian daya berdaya tinggi harus diuji dalam kondisi yang sesuai.

Pengujian penting dapat mencakup pengujian aliran udara, pengujian tekanan statis, pengujian kecepatan, pengujian kebisingan, pengujian suhu, pengujian getaran, dan pengujian kinerja listrik.

Penyeimbangan dinamis juga penting karena ketidakseimbangan kipas dapat menghasilkan getaran.

Getaran berlebihan dapat memengaruhi kipas itu sendiri dan berpotensi memengaruhi komponen elektronik di sekitarnya.

Bagi produsen peralatan pengisian daya, pengujian harus mempertimbangkan tidak hanya apakah kipas berfungsi tetapi juga apakah kipas dapat mempertahankan kinerja yang stabil selama kondisi operasi yang diharapkan.

Hal ini sangat penting ketika kipas akan digunakan dalam sistem pengisian daya komersial, di mana waktu henti dapat secara langsung memengaruhi operator dan pengguna.

Bagaimana Guangdong Changfeng Mendukung Manajemen Termal Pengisian Daya EV?

Guangdong Changfeng berfokus pada penelitian, pengembangan, dan manufaktur kipas pendingin untuk aplikasi elektronik dan industri.

Rangkaian produknya mencakup kipas DC, kipas AC, kipas pendingin aksial, blower sentrifugal, kipas blower, kipas aliran silang, dan kipas tanpa rangka.

Produk-produk ini dapat diterapkan pada peralatan pengisian daya EV, sistem penyimpanan energi, inverter fotovoltaik, peralatan UPS, kabinet catu daya, dan sistem elektronik lain yang memerlukan pendinginan udara paksa.

Untuk berbagai aplikasi, perusahaan dapat menyediakan konfigurasi kipas yang berbeda sesuai dengan tegangan, aliran udara, tekanan statis, dimensi, kecepatan, kebisingan, dan persyaratan pemasangan.

Guangdong Changfeng juga memiliki kemampuan produksi dan pengujian yang mencakup desain produk, pencetakan injeksi, produksi SMT, dan perakitan.

Peralatan pengujian mencakup penguji keseimbangan dinamis, peralatan pengujian tekanan terowongan angin, ruang suhu tinggi dan rendah, fasilitas pengujian kebisingan, peralatan pengujian korosi semprotan garam, dan sistem pengujian terkait lainnya.

Kemampuan ini memungkinkan kinerja kipas pendingin dievaluasi dari berbagai perspektif.

Bagi produsen pengisian daya EV, hal ini sangat berharga karena persyaratan manajemen termal sangat bervariasi antara arsitektur pengisian daya yang berbeda.

Pengisi daya rumah tangga yang ringkas, pengisi daya cepat DC komersial, dan stasiun pengisian daya berdaya tinggi di jalan raya mungkin memerlukan solusi pendinginan yang sepenuhnya berbeda.

Bagaimana Insinyur Harus Memilih Kipas Pendingin Untuk Pengisi Daya EV Berdaya Tinggi?

Pertimbangan pertama harus berupa total beban termal.

Insinyur perlu memahami berapa banyak panas yang dihasilkan oleh sistem konversi daya dan berapa banyak panas yang perlu dibuang.

Pertimbangan kedua harus berupa jalur aliran udara.

Insinyur harus mengidentifikasi sumber utama hambatan, termasuk penyerap panas, filter, kisi-kisi, saluran, dan bukaan keluar.

Pertimbangan ketiga adalah aliran udara dan tekanan statis yang diperlukan pada titik operasi sebenarnya.

Pertimbangan keempat adalah ruang fisik.

Kipas harus sesuai dengan area pemasangan yang tersedia tanpa mengganggu modul daya, kabel, konektor, atau komponen lainnya.

Pertimbangan kelima adalah kompatibilitas listrik.

Tegangan, arus, karakteristik awal, dan metode kontrol harus sesuai dengan peralatan pengisian daya.

Pertimbangan keenam adalah keandalan.

Motor, sistem bantalan, rentang suhu operasi, dan masa pakai yang diharapkan harus memenuhi persyaratan aplikasi.

Pertimbangan ketujuh adalah kondisi lingkungan.

Debu, kelembapan, suhu, dan lokasi pemasangan semuanya dapat memengaruhi spesifikasi kipas yang sesuai.

Terakhir, teknisi harus mempertimbangkan apakah sistem memerlukan kontrol kecepatan, kontrol suhu, atau deteksi kegagalan kipas.

Evaluasi lengkap terhadap faktor-faktor ini dapat meningkatkan keandalan solusi manajemen termal akhir secara signifikan.

Mengapa Kipas Pendingin Lebih dari Sekadar Komponen Standar?

Mungkin menggoda untuk menganggap kipas pendingin sebagai komponen komoditas yang relatif sederhana.

Namun, pada peralatan pengisian daya EV berdaya tinggi, kipas dapat secara langsung memengaruhi kinerja termal.

Kipas dengan aliran udara yang tidak memadai dapat menyebabkan suhu komponen meningkat.

Kipas dengan tekanan statis yang tidak memadai mungkin gagal menyediakan aliran udara yang cukup melalui sistem pembuangan panas yang memiliki hambatan.

Kipas dengan keandalan yang tidak memadai dapat menimbulkan masalah pemeliharaan.

Kipas dengan dimensi yang tidak sesuai dapat membuat integrasi kabinet menjadi sulit.

Kipas dengan kebisingan berlebih dapat mengurangi kesesuaian stasiun pengisian daya untuk lingkungan pemasangan tertentu.

Oleh karena itu, kipas pendingin harus diperlakukan sebagai bagian dari arsitektur manajemen termal secara keseluruhan, bukan sebagai komponen yang berdiri sendiri.

Masa Depan Pengisian Daya EV Membutuhkan Manajemen Termal yang Lebih Baik

Teknologi pengisian daya akan terus berkembang.

Daya pengisian meningkat, waktu pengisian menjadi lebih singkat, dan peralatan pengisian daya menjadi lebih ringkas.

Pada saat yang sama, stasiun pengisian daya sedang diintegrasikan dengan sistem penyimpanan energi, sistem tenaga surya, jaringan listrik pintar, dan platform manajemen energi canggih.

Perkembangan ini akan terus meningkatkan pentingnya manajemen termal.

Sistem pengisian daya masa depan dapat menggabungkan berbagai teknologi pendinginan sesuai dengan tingkat daya dan aplikasinya.

Pendinginan udara akan tetap menarik untuk banyak aplikasi karena arsitekturnya yang relatif sederhana dan mudah dipelihara.

Pada tingkat daya yang lebih tinggi, pendinginan cair juga dapat digunakan untuk komponen atau kabel pengisian daya tertentu.

Namun, dalam banyak sistem praktis, pendinginan udara paksa akan terus memainkan peran penting dalam mendinginkan elektronika daya, kabinet kontrol, dan komponen tambahan.

Kuncinya bukan sekadar memilih kipas yang lebih kuat.

Tujuannya adalah merancang sistem manajemen termal yang efisien, di mana kipas, jalur aliran udara, pembuang panas, dan strategi kontrol bekerja sama.

Kesimpulan

Stasiun pengisian daya EV berdaya tinggi bergantung pada manajemen termal yang efektif karena sejumlah besar energi listrik diproses dalam ruang yang relatif ringkas.

Komponen konversi daya pasti menghasilkan panas, dan operasi berdaya tinggi secara terus-menerus dapat menciptakan beban termal yang besar.

Kipas pendingin udara tugas berat menyediakan metode praktis untuk terus mengalirkan udara melalui sistem pengisian daya dan memindahkan panas dari komponen elektronik penting.

Namun, memilih kipas yang tepat membutuhkan lebih dari sekadar membandingkan peringkat aliran udara maksimum.

Teknisi harus mengevaluasi aliran udara, tekanan statis, dimensi pemasangan, ketebalan kipas, suhu operasi, desain motor, keandalan bantalan, kebisingan, kondisi lingkungan, dan masa pakai yang diharapkan.

Pilihan ringkas seperti kipas 80x80x25 dapat dipertimbangkan untuk ruang pemasangan standar tertentu. Kipas 55mm mungkin cocok untuk kompartemen elektronik yang lebih kecil, sementara kipas ramping 120 dapat dipertimbangkan ketika kedalaman pemasangan terbatas.

Model yang tepat harus selalu dipilih berdasarkan hambatan sistem aktual dan persyaratan termal.

Bagi produsen stasiun pengisian daya, sistem pendinginan yang dirancang dengan baik dapat membantu menjaga suhu komponen tetap stabil, meningkatkan keandalan peralatan, memperpanjang masa pakai komponen, dan mengurangi risiko kegagalan terkait panas.

Seiring daya pengisian daya EV terus meningkat, pendinginan yang andal akan menjadi semakin penting.

Kipas pendingin mungkin merupakan komponen yang relatif kecil dibandingkan dengan seluruh stasiun pengisian daya, tetapi perannya dalam manajemen termal dapat menjadi sangat penting.

Karena alasan ini, memilih produsen kipas pendingin yang andal dan memvalidasi kipas dalam kondisi operasi yang realistis harus menjadi bagian penting dari proses pengembangan peralatan pengisian daya EV berdaya tinggi.

FAQ

Mengapa stasiun pengisian daya EV berdaya tinggi membutuhkan kipas pendingin tugas berat?

Stasiun pengisian daya EV berdaya tinggi menghasilkan panas yang besar karena sistem konversi dayanya memproses sejumlah besar energi listrik. Kipas pendingin tugas berat membantu membuang panas ini dan menjaga suhu operasi tetap stabil.

Apakah aliran udara lebih penting daripada tekanan statis untuk aplikasi pengisian daya EV?

Tidak satu pun parameter harus dipertimbangkan secara terpisah. Aliran udara menentukan jumlah udara yang dapat dipindahkan, sedangkan tekanan statis menentukan seberapa efektif kipas dapat mengatasi hambatan. Titik operasi aktual harus dipertimbangkan saat memilih kipas.

Apa yang menyebabkan suhu tinggi di dalam kabinet pengisian daya EV?

Sumber umum meliputi modul semikonduktor daya, penyearah, transformator, induktor, kapasitor, catu daya switching, dan komponen listrik lainnya. Suhu lingkungan yang tinggi dan aliran udara yang terbatas dapat semakin meningkatkan suhu internal.

Dapatkah kipas kecil digunakan di dalam stasiun pengisian daya EV berdaya tinggi?

Ya. Kipas kecil dapat digunakan untuk pendinginan lokal pada papan kontrol, modul elektronik, dan area lain dengan ruang pemasangan terbatas. Kipas harus dipilih berdasarkan aliran udara, tekanan statis, dan beban termal yang diperlukan.

Untuk apa kipas 80x80x25 biasanya digunakan?

Kipas 80x80x25 adalah ukuran kipas standar yang ringkas dan dapat dipertimbangkan untuk pendinginan elektronik, catu daya, kabinet kontrol, serta aplikasi lain dengan ruang pemasangan terbatas.

Kapan kipas 55mm sesuai digunakan?

Kipas 55mm dapat dipertimbangkan untuk peralatan elektronik ringkas dan area pendinginan lokal tempat kipas yang lebih besar tidak dapat dipasang. Persyaratan aliran udara dan tekanan aktual harus diperiksa sebelum pemilihan.

Mengapa seorang insinyur memilih kipas tipis 120?

Kipas tipis 120 dapat berguna ketika kedalaman pemasangan yang tersedia terbatas tetapi sistem tetap membutuhkan area aliran udara yang relatif besar. Kipas ini dapat membantu insinyur mengoptimalkan ruang kabinet sambil mempertahankan pendinginan udara paksa.

Apakah kipas pendingin pengisian daya EV dapat beroperasi secara terus-menerus?

Kipas yang dirancang untuk aplikasi industri dapat dikonfigurasi untuk operasi terus-menerus jangka panjang. Namun, masa pakai aktual bergantung pada motor, sistem bantalan, suhu operasi, beban, tingkat debu, dan faktor lingkungan lainnya.

Bagaimana kontrol kecepatan kipas dapat meningkatkan pendinginan pengisi daya EV?

Kontrol kecepatan kipas memungkinkan sistem pendinginan merespons beban termal aktual. Kipas dapat beroperasi pada kecepatan lebih rendah ketika suhu rendah dan meningkatkan kecepatan saat suhu meningkat. Hal ini dapat membantu menyeimbangkan kinerja pendinginan, konsumsi energi, dan kebisingan.

Apakah kebisingan kipas penting untuk stasiun pengisian daya EV?

Ya. Stasiun pengisian daya EV dapat dipasang di lingkungan perumahan, komersial, dan publik. Kebisingan kipas yang berlebihan dapat berdampak negatif pada pengalaman pengguna, sehingga aliran udara, tekanan statis, dan kinerja akustik harus dievaluasi secara bersamaan.

Mengapa tekanan statis penting ketika pengisi daya menggunakan filter?

Filter membatasi aliran udara. Kipas harus menghasilkan tekanan statis yang cukup untuk mengatasi hambatan yang ditimbulkan oleh filter dan komponen lain dalam jalur aliran udara. Ketika filter menjadi kotor, hambatan dapat meningkat lebih lanjut.

Bagaimana debu memengaruhi pendinginan pengisi daya EV?

Debu dapat menumpuk pada filter, pendingin, dan komponen kipas. Hal ini dapat meningkatkan hambatan aliran udara dan mengurangi efisiensi pendinginan. Oleh karena itu, filtrasi dan perawatan yang tepat penting untuk stasiun pengisian daya yang dipasang di lingkungan berdebu.

Sertifikasi apa yang dimiliki Guangdong Changfeng?

Kerangka sertifikasi terkait manufaktur dan produk Guangdong Changfeng mencakup ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH, dan IATF16949.

Perusahaan ini juga memiliki daftar produk UL GPWV2.E311396. Cakupan sertifikasi dapat berbeda sesuai dengan produk, model, dan persyaratan sertifikasi yang berlaku, sehingga pelanggan harus mengonfirmasi dokumen sertifikasi yang relevan untuk produk yang dibeli.

Mengapa produsen pengisi daya EV harus bekerja sama dengan produsen kipas pendingin berpengalaman?

Produsen kipas pendingin berpengalaman dapat membantu insinyur mengevaluasi aliran udara, tekanan statis, dimensi, karakteristik motor, pemilihan bantalan, kebisingan, suhu operasi, dan parameter lainnya secara bersamaan. Hal ini dapat mempermudah pengembangan solusi pendinginan yang sesuai dengan persyaratan termal aktual sistem pengisian daya.

Apa yang harus diberikan pelanggan saat meminta kipas pendingin pengisian daya EV?

Informasi yang berguna mencakup tegangan input, aliran udara yang diperlukan, tekanan statis, dimensi pemasangan, ketebalan yang tersedia, suhu operasi, persyaratan kebisingan, waktu operasi yang diharapkan, metode kontrol, dan lingkungan aplikasi.

Semakin lengkap informasi aplikasi, semakin akurat kipas pendingin dapat disesuaikan dengan sistem pengisian daya aktual.
