Inkubator medis memerlukan lingkungan internal yang sangat terkontrol, di mana suhu, kelembapan, aliran udara, dan kondisi pengoperasian lainnya harus tetap stabil. Dalam sistem ini, aliran udara bukan sekadar masalah memindahkan udara dari satu titik ke titik lain. Pola sirkulasi menentukan seberapa efisien udara terondisikan didistribusikan, seberapa merata panas ditransfer, dan seberapa efektif perbedaan suhu dikurangi di seluruh ruang.

Sebuah kipas pendingin cross flow dapat memainkan peran penting dalam proses ini karena kemampuannya untuk menghasilkan aliran udara yang luas di sepanjang outlet yang relatif panjang. Berbeda dengan kipas aksial konvensional yang terutama memindahkan udara di sepanjang poros impelernya, kipas cross flow dapat mendistribusikan udara ke area yang lebih luas. Karakteristik ini membuat teknologi ini cocok untuk peralatan yang membutuhkan struktur ringkas dan distribusi udara yang relatif seragam.

Namun, pada aplikasi inkubator medis, pemilihan kipas tidak dapat dipisahkan dari sistem aliran udara secara keseluruhan. Kipas, saluran masuk udara, elemen pemanas, saluran udara, geometri outlet, struktur ruang, sensor suhu, dan algoritma kontrol harus bekerja bersama-sama. Oleh karena itu, tujuan kipas bukan sekadar untuk menyediakan aliran udara maksimum. Sebaliknya, kipas harus menyediakan volume, tekanan, kecepatan, dan pola distribusi aliran udara yang sesuai untuk desain inkubator tertentu.

Mengapa Aliran Udara yang Seragam Penting pada Inkubator Medis?

Lingkungan internal inkubator medis perlu tetap stabil karena variasi suhu dapat secara langsung memengaruhi lingkungan terkontrol di dalam ruang. Jika beberapa area menerima udara terpanaskan yang jauh lebih banyak daripada area lainnya, titik-titik panas dan zona dingin lokal dapat terbentuk.

Aliran udara yang seragam membantu mengurangi masalah ini dengan terus-menerus mencampur dan mendistribusikan kembali udara yang terondisikan. Ketika udara disirkulasikan dengan benar, panas yang dihasilkan oleh sistem pemanas dapat ditransfer secara lebih merata ke seluruh ruang. Pada saat yang sama, udara yang telah kehilangan panas dapat kembali ke jalur sirkulasi dan dikondisikan lagi.

Ini menciptakan ikatan sirkulasi aliran udara yang berkesinambungan.

Udara yang terondisikan meninggalkan bagian pemanas dan aliran udara, memasuki ruang, mengalir melalui jalur sirkulasi yang dituju, kembali ke wilayah saluran masuk, dan kemudian disirkulasikan ulang.

Efektivitas ikatan sirkulasi ini sangat bergantung pada pola aliran udara. Kipas yang menghasilkan semburan kuat tetapi sangat terpusat dapat menciptakan kecepatan berlebih di satu area sembari meninggalkan area lain dengan sirkulasi yang tidak memadai. Bagi inkubator, hal ini kurang diinginkan dibandingkan dengan distribusi aliran udara yang lebih luas dan lebih terkontrol.

Ini adalah salah satu alasan mengapa teknologi cross flow menarik untuk desain inkubator tertentu.

Inkubator bayi modern tunduk pada persyaratan keselamatan dan kinerja esensial tertentu. IEC 60601-2-19 membahas inkubator bayi dan mencakup persyaratan yang berkaitan dengan stabilitas suhu dan keseragaman suhu. Standar tersebut mengakui bahwa kinerja lingkungan yang terkontrol dan terukur merupakan bagian esensial dari pengoperasian inkubator.

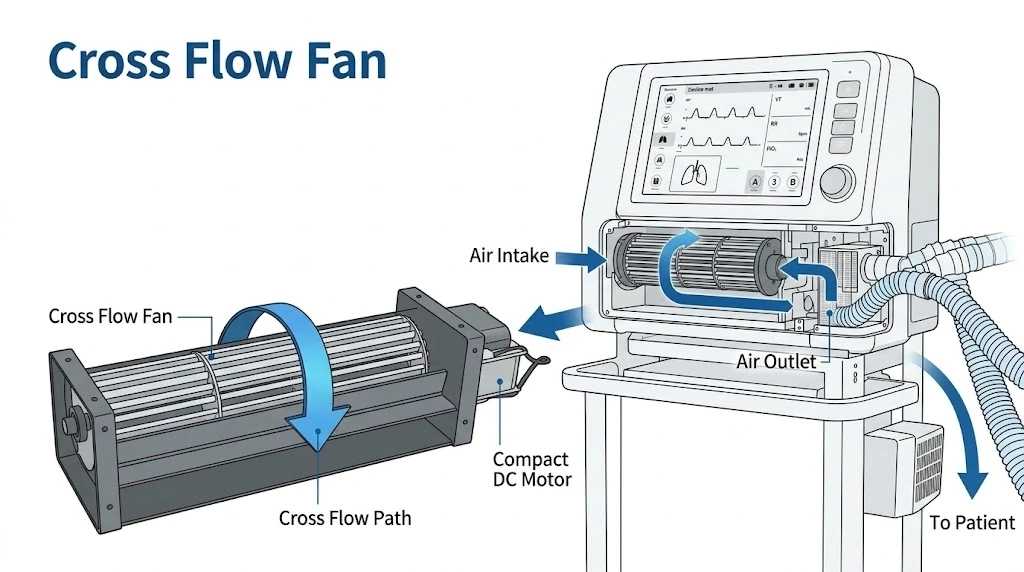

Bagaimana Cara Kerja Kipas Cross Flow?

Kipas cross flow, kadang-kadang disebut kipas tangensial, umumnya menggunakan impeler silindris panjang yang berisi banyak bilah. Udara memasuki wilayah impeler dan diarahkan kembali melalui struktur bilah yang berputar dan rumah kipas.

Karakteristik yang penting adalah lebar aliran udara.

Alih-alih menghasilkan aliran udara dari outlet melingkar yang relatif kecil, impeler panjang dapat menghasilkan hembusan udara memanjang yang membentang di sebagian besar panjang kipas. Hal ini membuat desain ini sangat berguna ketika peralatan memerlukan distribusi aliran udara di sepanjang area yang luas atau memanjang.

Pola aliran udara dapat dipengaruhi oleh beberapa faktor, termasuk geometri bilah, diameter impeler, kecepatan putar, desain rumah kipas, geometri saluran masuk, dan bentuk outlet.

Untuk inkubator, parameter-parameter ini harus dioptimalkan secara bersama-sama, bukannya dipertimbangkan secara independen.

Rumah kipas sangatlah penting. Rumah kipas yang dirancang dengan baik dapat mengarahkan udara secara lancar dari impeler menuju outlet yang diinginkan sekaligus mengurangi sirkulasi ulang yang tidak perlu di dalam kompartemen kipas. Geometri outlet kemudian menentukan bagaimana aliran udara memasuki ruang inkubator.

Tujuannya adalah untuk menghindari pembuatan jalur aliran udara yang terkonsentrasi secara tidak perlu.

Sebaliknya, sistem harus mendistribusikan udara ke seluruh wilayah yang dituju dan membiarkan udara bersirkulasi melalui ruang sebelum kembali ke saluran masuk kipas.

Mengapa Kipas Cross Flow Cocok Untuk Distribusi Udara Inkubator?

Salah satu keunggulan utama kipas cross flow adalah kemampuannya untuk menghasilkan pola aliran udara yang relatif luas.

Inkubator medis sering kali memiliki struktur internal yang relatif panjang dan ringkas. Perancang mungkin perlu mensirkulasikan udara di sepanjang dinding samping, bagian atas, atau saluran aliran udara belakang sembari mempertahankan ukuran ruang yang terkontrol.

Kipas cross flow dapat diintegrasikan ke dalam ruang-ruang ini dengan lebih mudah dibandingkan beberapa struktur kipas tradisional.

Faktor bentuknya yang memanjang juga memungkinkan untuk menempatkan sumber aliran udara di sepanjang bagian ruang yang panjang. Alih-alih menempatkan satu sumber aliran udara kecil di satu titik, sistem dapat mendistribusikan aliran udara di sepanjang bagian yang lebih luas.

Hal ini dapat membantu mengurangi risiko konsentrasi aliran udara lokal yang kuat.

Desain ini juga dapat mendukung sirkulasi aliran udara di sekitar komponen pemanas. Sebagai contoh, udara terondisikan dapat diarahkan melalui bagian pemanas lalu didistribusikan melalui saluran outlet. Udara kemudian memasuki ruang, bertukar panas dengan lingkungan sekitar, dan kembali melalui jalur balik yang terpisah atau terintegrasi.

Arsitektur aliran udara yang sebenarnya bergantung pada produsen inkubator, tetapi prinsip dasarnya tetap sama: sirkulasi yang terkontrol lebih penting daripada sekadar memaksimalkan aliran udara.

Desain Kipas Cross Flow dan Keseragaman Aliran Udara

Istilah Fan Cross Flow sering dikaitkan dengan aplikasi di mana udara harus didistribusikan ke area yang luas.

Untuk inkubator medis, keseragaman aliran udara dapat dipengaruhi oleh panjang kipas, geometri impeler, bentuk bilah, dan kecepatan pengoperasian.

Impeler yang lebih panjang dapat menyediakan area potensi distribusi yang lebih luas, tetapi meningkatkan panjang kipas saja tidak secara otomatis menghasilkan aliran udara yang seragam. Rumah kipas dan outlet juga harus dirancang dengan benar.

Jika outlet terlalu sempit, kecepatan aliran udara dapat menjadi berlebihan.

Jika outlet terlalu lebar tanpa tekanan yang cukup, aliran udara dapat menjadi lemah.

Jika saluran internal memiliki belokan tajam, kerugian tekanan dapat meningkat.

Jika jalur udara balik dirancang dengan buruk, kipas mungkin menerima kondisi saluran masuk yang tidak merata.

Oleh karena itu, kipas harus dianggap sebagai satu bagian dari sistem aliran udara yang terintegrasi.

Untuk alasan ini, tim rekayasa harus mengevaluasi kinerja kipas bersama dengan saluran aliran udara inkubator yang sebenarnya, alih-alih memilih kipas hanya berdasarkan peringkat aliran udara bebasnya (free-air flow).

Kecepatan Aliran Udara Sama Pentingnya dengan Volume Aliran Udara

Kesalahan umum dalam desain sistem pendingin adalah hanya berfokus pada volume aliran udara.

Peringkat aliran udara yang lebih tinggi tidak secara otomatis berarti kinerja inkubator yang lebih baik.

Andaikata sebuah kipas menghasilkan udara dalam jumlah besar tetapi mengarahkannya melalui saluran keluar yang kecil. Kecepatan udara yang dihasilkan mungkin relatif tinggi. Jika udara berkecepatan tinggi ini masuk ke dalam ruang secara langsung, udara tersebut dapat menciptakan aliran udara lokal yang sangat berbeda dari pola sirkulasi lembut yang diinginkan.

Untuk lingkungan medis yang sensitif, distribusi aliran udara karenanya bisa menjadi lebih penting daripada nilai aliran udara maksimum.

Insinyur harus mempertimbangkan setidaknya empat parameter utama:

Volume aliran udara

Tekanan statis

Kecepatan udara

Distribusi aliran udara

Kipas harus menyediakan aliran yang cukup untuk mempertahankan sirkulasi sekaligus mengatasi hambatan yang diciptakan oleh filter, saluran, komponen pemanas, struktur pelindung, dan bukaan saluran keluar.

Inilah mengapa titik operasi kipas itu penting.

Kipas yang berkinerja baik dalam uji udara bebas di laboratorium dapat berperilaku berbeda setelah dipasang di dalam inkubator sebenarnya.

Bagaimana Sistem Aliran Udara Mendistribusikan Panas

Inkubator medis biasanya berisi sistem pemanas yang menaikkan suhu udara yang bersirkulasi.

Kipas membantu menggerakkan udara terkondisi ini melalui ruang.

Jalur aliran udara dapat dipahami sebagai ikal sirkulasi termal.

Pertama, udara melewati atau berada di dekat area pemanas.

Kedua, udara yang dipanaskan dipindahkan menuju ruang.

Ketiga, udara bersirkulasi melalui ruang terkontrol.

Keempat, udara kembali menuju kipas dan bagian pemanas.

Kelima, proses tersebut berulang.

Jika pola sirkulasi dirancang dengan baik, perbedaan suhu dapat dikurangi karena panas dipindahkan secara terus-menerus ke seluruh ruang.

Jika sirkulasinya buruk, udara yang dipanaskan mungkin tetap terkonsentrasi di sekitar area pemanas sementara wilayah yang jauh menerima lebih sedikit udara terkondisi.

Oleh karena itu, kipas berkontribusi pada keseragaman suhu secara tidak langsung melalui pergerakan udara terkontrol.

Kipas Aliran Silang dan Keseragaman Suhu

Keseragaman suhu adalah salah satu pertimbangan paling penting dalam desain aliran udara inkubator.

Pendekatan lama yang hanya memikirkan tentang pemanas saja tidak cukup karena panas harus dipindahkan melalui udara.

Meskipun elemen pemanas memberikan output termal yang stabil, distribusi suhu akhir bergantung pada bagaimana udara membawa panas tersebut.

Kipas aliran silang dapat membantu menciptakan pola sirkulasi luas yang memindahkan udara yang dipanaskan ke seluruh ruang.

Ini sangat berguna ketika ruang memiliki area yang relatif luas yang perlu dikondisikan.

Kipas dapat diposisikan sedemikian rupa sehingga udara bergerak di sepanjang dinding samping, melintasi bagian atas, melalui saluran belakang, atau di sekitar jalur aliran udara khusus.

Pengaturan yang tepat bergantung pada desain mekanis.

Sistem yang dirancang dengan baik berusaha meminimalkan area di mana udara menjadi stagnan.

Zona stagnan dapat memungkinkan munculnya perbedaan suhu karena udara di area tersebut dipertukarkan secara lebih lambat.

Tujuannya bukanlah untuk menciptakan aliran udara sekuat mungkin.

Tujuannya adalah untuk menciptakan pola sirkulasi yang tepat.

Mengapa Distribusi Aliran Udara Lebih Penting Daripada RPM Maksimum

RPM tinggi dapat meningkatkan aliran udara, tetapi itu tidak secara otomatis menjadi solusi terbaik.

Meningkatkan kecepatan rotasi juga dapat meningkatkan kebisingan, konsumsi daya, tegangan mekanis, dan kecepatan aliran udara.

Dalam inkubator medis, aliran udara yang berlebihan dapat menciptakan tantangan desain tambahan.

Oleh karena itu, kecepatan operasi yang optimal harus ditentukan berdasarkan sistem aliran udara yang lengkap.

Kipas aliran silang (cross flow fan) berkecepatan lebih rendah dengan saluran udara yang dirancang dengan tepat dapat menghasilkan distribusi yang lebih sesuai daripada kipas berkecepatan lebih tinggi yang menciptakan aliran udara terkonsentrasi.

Inilah sebabnya mengapa pemilihan kipas harus dimulai dengan persyaratan sistem, bukan RPM.

Tim desain harus terlebih dahulu menentukan volume aliran udara, tekanan, tingkat kebisingan yang dapat diterima, suhu operasi, dan ruang pemasangan yang tersedia yang diperlukan.

Hanya setelah parameter ini ditentukan, kecepatan putaran dan spesifikasi kelistrikan kipas harus dipilih.

Kipas Aliran Silang Dibandingkan dengan Kipas Aksial

Kipas aksial banyak digunakan untuk pendinginan elektronik, ventilasi, dan pembuangan panas secara umum.

Kipas aksial umumnya menggerakkan udara sejajar dengan sumbu rotasi. Struktur ini efisien ketika aplikasi memerlukan udara untuk bergerak langsung melalui jalur yang relatif terbuka.

Kipas aliran silang beroperasi secara berbeda.

Impeler yang memanjang dapat menghasilkan aliran udara di seluruh saluran keluar yang lebar, sehingga cocok untuk aplikasi di mana udara perlu didistribusikan di sepanjang bagian yang panjang daripada didorong langsung melalui bukaan melingkar yang kecil.

Ini tidak berarti bahwa kipas aliran silang selalu lebih baik daripada kipas aksial.

Kedua teknologi tersebut memecahkan masalah aliran udara yang berbeda.

Sebagai contoh, sebuah Axial Fan 200mm mungkin cocok ketika sistem memerlukan aliran udara tinggi melalui jalur ventilasi yang relatif terbuka.

Kipas aliran silang mungkin lebih tepat ketika sistem memerlukan pola distribusi aliran udara yang panjang dan datar.

Pilihan yang tepat bergantung pada hambatan aliran udara sistem, batasan ruang, kebutuhan tekanan, target kebisingan, dan pola distribusi yang diperlukan.

Mengapa Kipas Aksial 200mm Mungkin Tidak Menggantikan Desain Aliran Silang

Ukuran fisik kipas tidak menentukan apakah kipas tersebut dapat memberikan pola aliran udara yang diinginkan.

Kipas aksial 200mm dapat memindahkan udara dalam jumlah besar melalui sistem terbuka, tetapi keluarannya biasanya terkonsentrasi di sekitar area kipas melingkarnya.

Jika inkubator memerlukan udara untuk didistribusikan secara merata di sepanjang ruang yang panjang, perancang mungkin memerlukan saluran atau diffuser tambahan untuk menyebarkan aliran udara.

Kipas aliran silang secara alami dapat mendukung struktur saluran keluar yang lebih lebar karena impelernya yang memanjang.

Hal ini dapat menyederhanakan arsitektur aliran udara tertentu.

Namun, hal ini harus selalu divalidasi melalui pengujian sistem yang sebenarnya.

Sistem kipas aksial yang dirancang dengan benar dengan diffuser juga dapat mencapai distribusi yang terkontrol.

Oleh karena itu, pertanyaan tekniknya seharusnya bukan "Kipas mana yang secara universal lebih baik?"

Pertanyaan yang lebih berguna adalah "Struktur aliran udara mana yang dapat memenuhi persyaratan distribusi, tekanan, kebisingan, dan pemasangan yang diperlukan?"

Persyaratan Kebisingan Rendah dalam Inkubator Medis

Kebisingan adalah pertimbangan penting lainnya.

Inkubator medis digunakan di lingkungan di mana keluaran akustik yang berlebihan mungkin tidak diinginkan. Dalam aplikasi neonatal, peralatan beroperasi dekat dengan pasien yang sensitif dan tenaga medis.

Kebisingan kipas dapat berasal dari beberapa sumber.

Kebisingan elektromagnetik motor

Kebisingan bantalan

Ketidakseimbangan impeler

Turbulensi udara

Getaran rumah kipas

Resonansi

Beroperasi pada kecepatan berlebihan

Oleh karena itu, desain aliran udara dengan kebisingan rendah memerlukan lebih dari sekadar memilih motor yang senyap.

Impeller harus seimbang dengan benar.

Motor harus beroperasi secara halus.

Rangka luar harus mengurangi transmisi getaran.

Jalur aliran udara harus menghindari turbulensi yang tidak perlu.

Titik operasi harus menghindari kecepatan berlebih.

Untuk kipas cross-flow, geometri bilah dan desain rangka luar dapat memengaruhi hasil akustik secara signifikan.

Ini adalah alasan lain mengapa pengujian prototipe harus dilakukan di dalam peralatan sebenarnya daripada hanya mengandalkan spesifikasi kipas laboratorium.

Bagaimana Bantalan Kipas Memengaruhi Operasi Jangka Panjang

Inkubator medis dapat beroperasi secara terus-menerus untuk jangka waktu yang lama.

Oleh karena itu, pemilihan bantalan merupakan pertimbangan yang penting.

Sistem bantalan yang sesuai harus dipilih berdasarkan perkiraan jam operasi, suhu, kecepatan, beban, dan kondisi lingkungan.

Kinerja bantalan dapat memengaruhi keandalan dan kebisingan.

Seiring haus/ausnya bantalan, getaran dan keluaran akustik dapat meningkat.

Untuk peralatan tugas berkesinambungan, insinyur harus mengevaluasi perkiraan masa pakai bantalan di bawah kondisi operasi sebenarnya daripada hanya mengandalkan data laboratorium nominal.

Motor kipas, sistem bantalan, dan impeller harus diperlakukan sebagai satu rakitan mekanis.

Pemilihan Material Untuk Kipas Inkubator Medis

Pemilihan material dapat memengaruhi keandalan, stabilitas termal, dan operasi jangka panjang.

Rangka luar kipas dan impeller mungkin perlu menahan suhu operasi yang tinggi dan siklus termal yang berulang.

Pemilihan material juga harus mempertimbangkan stabilitas dimensi.

Komponen yang berubah secara signifikan terhadap suhu dapat memengaruhi celah antara impeller dan rangka luar.

Celah tersebut dapat memengaruhi kebisingan, efisiensi, dan kinerja aliran udara.

Oleh karena itu, tim rekayasa harus mempertimbangkan rentang suhu inkubator secara menyeluruh.

Kipas tidak hanya harus berfungsi dengan benar pada suhu ruangan.

Kipas harus mempertahankan kinerja mekanis dan elektris yang dapat diterima di bawah kondisi operasi peralatan yang diharapkan.

Bagaimana Filter Udara Memengaruhi Kinerja Kipas Cross-Flow

Banyak sistem inkubator menggabungkan filtrasi untuk menjaga kualitas udara yang terkontrol.

Filter menimbulkan hambatan aliran udara.

Seiring filter menjadi penuh/tersumbat, hambatan dapat meningkat.

Hal ini dapat mengubah titik operasi kipas.

Kipas yang menyediakan aliran udara memadai dengan filter bersih mungkin menyediakan lebih sedikit aliran udara ketika hambatan filter meningkat.

Oleh karena itu, kipas harus dipilih berdasarkan perkiraan hambatan sistem, bukan hanya kinerja udara bebas saja.

Kemampuan tekanan menjadi sangat penting dalam situasi ini.

Sistem aliran udara harus dievaluasi menggunakan filter, saluran, dan struktur outlet sebenarnya sebisa mungkin.

Hal ini memungkinkan tim rekayasa untuk menentukan apakah kipas yang dipilih dapat mempertahankan sirkulasi yang diperlukan dalam kondisi realistis.

Desain Saluran Udara Dan Kinerja Kipas Cross-Flow

Kipas yang baik tidak dapat mengompensasi saluran udara yang buruk.

Saluran aliran udara harus meminimalkan kehilangan tekanan yang tidak perlu dan menghindari transisi yang tajam sebisa mungkin.

Saluran masuk (inlet) harus menyediakan kondisi aliran udara yang stabil.

Saluran keluar (outlet) harus mendistribusikan udara sesuai dengan desain ruang (chamber).

Jalur balik harus memungkinkan udara kembali secara efisien ke kipas.

Kipas aliran silang dapat memberikan aliran udara yang luas, namun saluran menentukan bagaimana aliran udara tersebut pada akhirnya digunakan.

Sebagai contoh, saluran keluar yang dirancang dengan buruk dapat menyebabkan satu sisi ruang menerima aliran udara yang jauh lebih banyak daripada sisi lainnya.

Saluran keluar yang dirancang dengan tepat dapat mendistribusikan aliran udara secara lebih merata.

Ini berarti pemilihan kipas dan desain saluran harus dikembangkan bersama-sama.

Posisi Sensor Dan Distribusi Aliran Udara

Sensor suhu adalah bagian penting lainnya dari sistem.

Sebuah sensor mengukur lingkungan di lokasi tertentu.

Jika aliran udara di sekitar sensor tidak mewakili keseluruhan ruang, sistem kontrol mungkin menerima informasi yang menyesatkan.

Sebagai contoh, jika sensor ditempatkan tepat di jalur udara hangat yang keluar dari pemanas, sensor tersebut mungkin mendeteksi suhu yang lebih tinggi daripada area lainnya.

Sistem kontrol kemudian mungkin mengurangi pemanasan meskipun wilayah yang jauh tetap lebih dingin.

Hal ini menunjukkan mengapa desain aliran udara dan penempatan sensor harus dikoordinasikan.

Tujuannya adalah untuk mengukur kondisi ruang yang representatif, bukan aliran udara yang terisolasi.

Bagaimana Kontrol Loop Tertutup Bekerja Dengan Sirkulasi Kipas

Peralatan medis modern dapat menggunakan sensor dan sistem kontrol elektronik untuk mengatur suhu.

Sistem kontrol dapat memantau suhu dan menyesuaikan output pemanasan atau operasi aliran udara.

Dalam sistem seperti itu, kipas menyediakan sirkulasi terus-menerus sementara pengontrol merespons kondisi yang terukur.

Hasilnya adalah loop umpan balik.

Sensor mengukur suhu.

Pengontrol membandingkan suhu yang terukur dengan nilai target.

Sistem pemanas menyesuaikan outputnya.

Kipas mendistribusikan udara yang telah dikondisikan.

Sensor mengukur kembali lingkungan yang dihasilkan.

Proses ini berulang terus-menerus.

Oleh karena itu, kipas berkontribusi pada stabilitas loop kontrol dengan mengurangi perbedaan suhu lokal dan membantu ruang merespons perubahan pemanasan secara lebih konsisten.

Merancang Untuk Gangguan Aliran Udara Rendah

Aliran udara yang seragam tidak selalu berarti aliran udara yang benar-benar bebas turbulensi.

Peralatan nyata berisi saluran, tikungan, komponen pemanas, filter, dan elemen struktural.

Tujuan rekayasa adalah untuk menciptakan pola aliran udara yang dapat diprediksi dan terkontrol.

Turbulensi yang berlebihan dapat meningkatkan kebisingan dan menciptakan distribusi kecepatan yang tidak merata.

Di sisi lain, pencampuran yang tidak memadai dapat mengakibatkan stratifikasi suhu.

Oleh karena itu, desain terbaik menyeimbangkan sirkulasi dan pencampuran.

Kipas aliran silang dapat memberikan dasar aliran udara yang berguna, namun hasil akhir bergantung pada bagaimana aliran udara diarahkan setelah meninggalkan kipas.

Menguji Keseragaman Dalam Inkubator Medis

Pemilihan kipas harus selalu diikuti dengan pengujian tingkat sistem.

Inkubator dapat dievaluasi pada beberapa titik pengukuran.

Sensor suhu dapat ditempatkan di lokasi yang representatif di dalam ruang.

Sistem kemudian dapat beroperasi hingga kondisi stabil tercapai.

Suhu yang tercatat dapat dibandingkan untuk menentukan tingkat keseragaman.

Prinsip yang sama berlaku untuk kecepatan aliran udara.

Pengukuran dapat dilakukan pada posisi yang berbeda untuk mengidentifikasi area dengan aliran udara yang sangat tinggi atau rendah.

Pengujian juga dapat mencakup pengukuran akustik, konsumsi daya, suhu motor, dan pengoperasian jangka panjang.

Untuk peralatan medis, metodologi pengujian harus mengikuti persyaratan regulasi dan produk yang berlaku.

IEC 60601-2-19 secara khusus membahas keselamatan dan kinerja esensial inkubator bayi, termasuk persyaratan stabilitas dan keseragaman suhu. Publikasi IEC saat ini adalah edisi 2020 dengan amandemen 2023.

Mengapa Pengujian Prototipe Sangat Penting

Simulasi komputer dapat membantu insinyur memahami perilaku aliran udara sebelum produksi fisik.

Dinamika fluida komputasi dapat memvisualisasikan kecepatan udara, distribusi suhu, dan potensi zona stagnan.

Namun, simulasi tidak boleh sepenuhnya menggantikan pengujian fisik.

Peralatan nyata mencakup toleransi manufaktur, kekasaran permukaan, hambatan filter, variasi motor, penyimpangan perakitan, dan variabel lainnya.

Pengujian prototipe dapat mengungkap masalah yang sulit diprediksi secara sempurna melalui simulasi.

Oleh karena itu, proses pengembangan yang praktis dapat menggabungkan simulasi dan pengujian fisik.

Pertama, insinyur menentukan target aliran udara.

Kemudian mereka mengembangkan konsep kipas dan saluran.

Selanjutnya, simulasi dapat digunakan untuk mengevaluasi desain awal.

Prototipe kemudian dapat dirakit.

Terakhir, inkubator yang sebenarnya dapat diuji di bawah kondisi pengoperasian yang ditentukan.

Proses ini memungkinkan kipas dan sistem aliran udara disempurnakan bersama-sama.

Bagaimana China Chungfo Fan Dapat Mendukung Aplikasi Aliran Udara Medis

Bagi produsen kipas, mendukung aplikasi peralatan medis memerlukan lebih dari sekadar memasok model kipas standar.

Pemasok harus memahami kondisi pengoperasian, ruang pemasangan, dan persyaratan aliran udara pelanggan.

China Chungfo Fan mengembangkan dan memproduksi kipas DC dan AC, blower, kipas aliran silang dan produk motor terkait untuk berbagai aplikasi peralatan.

Untuk proyek inkubator, proses pemilihan kipas dapat mempertimbangkan parameter seperti dimensi kipas, tegangan terukur, arus, kecepatan rotasi, aliran udara, tekanan statis, kebisingan, struktur bantalan, suhu pengoperasian, dan persyaratan koneksi.

Kustomisasi juga dapat dipertimbangkan jika kipas standar tidak sepenuhnya sesuai dengan desain peralatan.

Sebagai contoh, pelanggan mungkin memerlukan panjang kabel, konektor, kecepatan rotasi, kinerja aliran udara, atau struktur pemasangan tertentu.

Tujuan kustomisasi bukan sekadar mengubah kipas itu sendiri.

Tujuan yang lebih penting adalah mencocokkan kipas dengan sistem aliran udara yang lengkap.

Parameter Penting Saat Memilih Kipas Pendingin Aliran Silang

Sebelum memilih kipas untuk inkubator medis, insinyur harus menentukan persyaratan aplikasi.

Parameter pertama adalah aliran udara yang diperlukan.

Yang kedua adalah tekanan statis yang diperlukan.

Yang ketiga adalah ruang pemasangan yang tersedia.

Yang keempat adalah tingkat kebisingan yang dapat diterima.

Yang kelima adalah rentang suhu pengoperasian.

Yang keenam adalah masa pakai yang diperlukan.

Yang ketujuh adalah input listrik.

Yang kedelapan adalah distribusi aliran udara yang diinginkan.

Parameter-parameter ini harus dievaluasi bersama-sama.

Kipas dengan aliran udara yang sangat baik mungkin tidak cocok jika tidak dapat masuk ke dalam ruang yang tersedia.

Kipas yang ringkas mungkin pas dengan sempurna tetapi gagal memberikan tekanan yang cukup.

Kipas bertekanan tinggi mungkin memenuhi kebutuhan aliran udara tetapi menciptakan kebisingan yang berlebihan.

Oleh karena itu, kipas yang tepat adalah kipas yang memberikan keseimbangan yang sesuai untuk sistem yang lengkap.

Mengapa Kustomisasi Kipas Dapat Meningkatkan Integrasi Inkubator

Produsen peralatan medis sering kali memiliki batasan ruang mekanis yang ketat.

Kipas harus pas di dalam kompartemen aliran udara yang ditentukan tanpa mengganggu sensor, komponen pemanas, atau bagian struktural.

Kustomisasi dapat membantu mengatasi kendala-kendala ini.

Produsen dapat menyesuaikan dimensi kipas, spesifikasi kelistrikan, konfigurasi kabel, atau parameter kinerja sesuai dengan kebutuhan peralatan.

Namun, setiap modifikasi harus divalidasi melalui pengujian.

Tujuannya harus selalu berupa kinerja yang dapat diprediksi dan dapat diulang.

Kontrol Kualitas Untuk Kipas Aplikasi Medis

Konsistensi kualitas sangat penting untuk kipas yang digunakan dalam peralatan yang beroperasi terus-menerus.

Proses manufaktur harus mengontrol parameter utama seperti keseimbangan impeler, kinerja motor, perakitan bantalan, karakteristik kelistrikan, dan kinerja aliran udara akhir.

Penyeimbangan dinamis dapat membantu mengurangi getaran mekanis.

Pengujian kelistrikan dapat memverifikasi karakteristik motor.

Pengujian aliran udara dapat memverifikasi kinerja.

Pengujian kebisingan dapat mengidentifikasi keluaran akustik yang tidak normal.

Pengujian suhu dapat mengevaluasi kinerja dalam kondisi yang meningkat.

Program kontrol kualitas yang spesifik harus ditetapkan sesuai dengan kebutuhan produk pelanggan dan peraturan yang berlaku.

Mengapa Kipas yang Stabil Penting Untuk Operasi Berkelanjutan

Inkubator mungkin perlu beroperasi terus-menerus alih-alih secara berkala.

Oleh karena itu, kipas menjadi bagian dari rantai keandalan jangka panjang peralatan tersebut.

Jika aliran udara berkurang secara tidak terduga, distribusi suhu dapat berubah.

Jika getaran meningkat, keluaran akustik mungkin meningkat.

Jika motor terlalu panas, masa pakai dapat terpengaruh.

Jika bantalan aus sebelum waktunya, kipas mungkin menjadi tidak stabil.

Untuk alasan ini, keandalan kipas harus dipertimbangkan selama tahap desain awal, bukan setelah inkubator dikembangkan.

Kipas Pendingin Aliran Silang (Cross Flow) Dan Peralatan Medis Masa Depan

Seiring dengan semakin ringkasnya peralatan medis, desain aliran udara menjadi semakin penting.

Peralatan yang lebih kecil memiliki ruang internal yang lebih sedikit untuk saluran besar dan struktur aliran udara konvensional.

Pada saat yang sama, sistem kontrol elektronik menjadi semakin canggih.

Sensor dapat memantau berbagai parameter sementara pengontrol terus menyesuaikan operasi sistem.

Dalam lingkungan ini, kipas ringkas dengan karakteristik aliran udara yang dapat diprediksi dapat menjadi semakin berharga.

Teknologi aliran silang (cross flow) sangat menarik ketika pola aliran udara yang panjang dan relatif seragam diperlukan di dalam ruang mekanis yang ringkas.

Kesimpulan

Kipas pendingin aliran silang (cross flow) dapat berkontribusi secara signifikan terhadap keseragaman aliran udara dalam inkubator medis dengan menghasilkan pola aliran udara yang luas dan mendukung sirkulasi terus-menerus melalui ruang tersebut.

Namun, aliran udara yang seragam tidak diciptakan oleh kipas saja.

Kipas harus bekerja sama dengan elemen pemanas, saluran udara, filter, struktur saluran keluar, jalur balik, sensor, dan sistem kontrol.

Tujuan yang paling penting bukanlah RPM maksimum atau aliran udara maksimum.

Tujuannya adalah aliran udara yang terkontrol.

Kipas aliran silang (cross flow) yang dipilih dengan tepat dapat mendistribusikan udara terkondisi ke area yang lebih luas, mengurangi wilayah stagnan, dan membantu mengalirkan panas ke seluruh ruang. Jika dikombinasikan dengan jalur aliran udara yang sesuai dan kontrol suhu loop tertutup, hal ini dapat mendukung kondisi lingkungan yang lebih konsisten.

Dibandingkan dengan Axial Fan 200mm, desain aliran silang (cross flow) dapat menawarkan arsitektur aliran udara yang berbeda yang berguna ketika aplikasi memerlukan distribusi luas di sepanjang saluran keluar yang panjang. Tidak satu pun dari teknologi tersebut harus dipilih hanya berdasarkan ukuran kipas atau peringkat aliran udara. Keputusan akhir harus didasarkan pada hambatan sistem, aliran udara yang diperlukan, tekanan, kebisingan, ruang pemasangan, rentang suhu, dan persyaratan distribusi.

Bagi produsen inkubator medis, proses pemilihan kipas terbaik dimulai dari sistem yang lengkap.

Tentukan target aliran udara.

Rancang jalur sirkulasi.

Pilih kipas yang sesuai.

Evaluasi tekanan dan aliran udara.

Buat prototipe.

Ukur keseragaman suhu.

Ukur distribusi aliran udara.

Evaluasi kebisingan dan keandalan.

Kemudian optimalkan sistem yang lengkap.

Bagi produsen yang mengembangkan inkubator medis dan peralatan medis dengan kontrol suhu lainnya, bekerja sama dengan pemasok kipas yang berpengalaman dapat membantu mempersingkat proses pengembangan dan meningkatkan integrasi antara kipas dan peralatan.

China Chungfo Fan dapat menyediakan solusi kipas DC dan AC, solusi blower, dan solusi kipas aliran silang (cross flow fan) untuk aplikasi peralatan yang disesuaikan, membantu pelanggan mengevaluasi aliran udara, integrasi mekanis, dan persyaratan kinerja sesuai dengan desain sistem spesifik mereka.

FAQ

Apa itu kipas aliran silang (cross flow fan)?

Kipas aliran silang menggunakan impeler silinder panjang untuk menghasilkan aliran udara di sepanjang saluran keluar yang diperluas. Kipas ini biasanya digunakan ketika distribusi aliran udara yang luas diperlukan dalam ruang pemasangan yang relatif ringkas.

Mengapa kipas aliran silang digunakan dalam inkubator medis?

Kipas ini dapat memberikan pola aliran udara yang luas yang membantu menyirkulasikan udara terkondisi ke area yang lebih besar. Hal ini dapat mendukung distribusi suhu ketika kipas diintegrasikan dengan benar dengan saluran udara, sistem pemanas, dan sistem kontrol inkubator.

Apakah kipas aliran silang secara otomatis menjamin suhu yang seragam?

Tidak. Kipas hanyalah satu bagian dari sistem aliran udara. Suhu yang seragam bergantung pada kipas, saluran udara, sistem pemanas, desain saluran keluar, posisi sensor, strategi kontrol, dan struktur ruang.

Apakah kipas aliran silang lebih baik daripada kipas aksial untuk inkubator?

Tidak selalu. Kipas aksial bisa cocok untuk aplikasi yang memerlukan aliran udara langsung melalui jalur terbuka, sementara kipas aliran silang bisa berguna ketika pola aliran udara yang luas dan memanjang diperlukan. Pilihan yang tepat bergantung pada persyaratan sistem yang lengkap.

Bisakah kipas aliran silang mengurangi titik panas di dalam inkubator?

Sistem sirkulasi yang dirancang dengan benar dapat membantu mengurangi titik panas dengan terus mendistribusikan udara terkondisi. Namun, hasil sebenarnya harus diverifikasi melalui pemetaan suhu dan pengujian tingkat sistem.

Parameter apa yang harus dipertimbangkan saat memilih kipas aliran silang?

Parameter penting meliputi aliran udara, tekanan statis, kecepatan rotasi, kebisingan, tegangan, arus, suhu pengoperasian, dimensi, struktur bantalan, masa pakai, dan distribusi aliran udara.

Bisakah kipas disesuaikan untuk aplikasi inkubator medis?

Tergantung pada proyeknya, penyesuaian dapat mencakup dimensi, spesifikasi kelistrikan, konfigurasi kabel, jenis konektor, kecepatan rotasi, dan kinerja aliran udara. Setiap desain yang disesuaikan harus divalidasi dalam peralatan yang sebenarnya.

Bagaimana saluran udara memengaruhi kinerja kipas aliran silang?

Saluran menentukan seberapa efektif aliran udara kipas disalurkan ke dalam ruang. Desain saluran yang buruk dapat meningkatkan kehilangan tekanan atau menciptakan distribusi yang tidak merata bahkan ketika kipas itu sendiri memiliki kinerja yang memadai.

Mengapa kebisingan rendah penting dalam desain kipas inkubator?

Inkubator medis mungkin beroperasi terus-menerus di dekat pasien dan tenaga medis. Mengurangi getaran motor, kebisingan bantalan, ketidakseimbangan impeler, dan turbulensi aliran udara dapat membantu mencapai sistem keseluruhan yang lebih senyap.

Bagaimana keseragaman aliran udara inkubator harus diuji?

Pengujian dapat melibatkan beberapa titik pengukuran suhu dan aliran udara di dalam ruang di bawah kondisi pengoperasian yang ditentukan. Prosedur pengujian khusus harus mengikuti standar produk dan persyaratan peraturan yang berlaku.

Apa peran kipas dalam kontrol suhu?

Kipas menyirkulasikan udara sehingga panas yang dihasilkan oleh sistem pemanas dapat disalurkan ke seluruh ruang. Oleh karena itu, kipas mendukung siklus kontrol suhu dengan membantu menciptakan lingkungan ruang yang lebih representatif dan konsisten.

Mengapa kipas harus diuji di dalam inkubator yang lengkap?

Kinerja kipas dapat berubah setelah pemasangan karena filter, saluran, komponen pemanas, dan struktur saluran keluar menciptakan hambatan aliran udara. Menguji sistem yang lengkap memberikan evaluasi yang lebih realistis mengenai aliran udara, keseragaman suhu, kebisingan, dan keandalan.
