Peralatan kompak modern semakin kecil, lebih senyap, lebih pintar, dan lebih multifungsi. Mesin CPAP, pemurni udara kompak, penyebar aroma, perangkat pengolahan udara pribadi, sistem pendingin elektronik, atau peralatan rumah tangga kecil mungkin hanya membutuhkan sedikit ruang di meja atau meja samping tempat tidur, tetapi komponen internalnya tetap menghasilkan panas dan membutuhkan aliran udara yang terkontrol.

Hal ini menimbulkan tantangan teknik yang penting. Bagaimana sebuah perangkat kecil dapat mengalirkan udara yang cukup melalui ruang internal yang terbatas sambil mempertahankan suhu, kebisingan, konsumsi energi, keandalan, dan ukuran produk yang dapat diterima?

Untuk banyak aplikasi, sebuahblower sentrifugal DC kompakmemberikan solusi yang efektif.

Berbeda dengan kipas aksial konvensional di ruang terbuka, blower sentrifugal dirancang untuk menggerakkan udara melalui jalur aliran udara yang lebih terarah dan dapat menghasilkan tekanan statis yang bermanfaat dalam struktur yang kompak. Hal ini membuat teknologi ini sangat berharga ketika udara harus melewati saluran, filter, lorong sempit, sumber panas, atau komponen lain yang menciptakan hambatan aliran udara.

Pada mesin CPAP, aliran udara dan tekanan merupakan hal mendasar dalam arsitektur perangkat. Pada peralatan rumah tangga yang ringkas, teknologi aliran udara yang sama juga dapat digunakan untuk pendinginan, ventilasi, filtrasi, sirkulasi, pengelolaan bau, atau pembuangan panas.

Bagi para produsen, memilih blower mini yang tepat bukan hanya soal memilih kipas dengan RPM tinggi. Tugas rekayasa yang sebenarnya adalah mencocokkan aliran udara, tekanan, kebisingan, kinerja termal, konsumsi daya, dimensi, persyaratan kontrol, dan perkiraan masa pakai.

Mengapa Manajemen Termal Menjadi Semakin Penting pada Perangkat Kompak

Tren menuju peralatan rumah tangga yang lebih kecil telah menciptakan kontradiksi teknik yang sulit.

Konsumen mengharapkan produk yang ringkas, tetapi komponen elektronik di dalam produk tersebut terus menghasilkan panas. Motor, papan kontrol, catu daya, sensor, elemen pemanas, sirkuit pengisian daya, prosesor, modul LED, dan komponen elektronik lainnya semuanya berkontribusi pada suhu internal.

Ketika suatu produk menjadi lebih kecil, ruang yang tersedia untuk konveksi alami juga menjadi lebih kecil.

Peralatan berukuran besar mungkin memiliki volume internal yang cukup untuk penyebaran panas secara alami. Peralatan berukuran kompak tidak memiliki keunggulan yang sama. Panas dapat menumpuk di sekitar komponen tertentu dan menciptakan titik panas lokal.

Titik-titik panas ini dapat memengaruhi masa pakai komponen, stabilitas listrik, suhu wadah plastik, kinerja akustik, dan keandalan produk secara keseluruhan.

Kipas sentrifugal DC kecil dapat membantu mengatasi masalah ini dengan menciptakan jalur aliran udara yang terkontrol.

Alih-alih hanya mengandalkan ventilasi pasif, perancang dapat menggunakan blower untuk menarik udara dari lokasi masuk tertentu dan membuangnya ke arah sumber panas atau saluran keluar tertentu.

Hal ini sangat berguna terutama ketika struktur internalnya rumit.

Sebagai contoh, alat penjernih udara mungkin berisi filter, motor, papan kontrol, catu daya, sensor, dan saluran keluar udara di dalam wadah yang relatif kecil. Alat penyebar aroma mungkin berisi sirkuit kontrol, sistem penghasil kabut, komponen penerangan, dan saluran aliran udara yang ringkas. Mesin CPAP mungkin berisi blower, elektronik kontrol, komponen penginderaan tekanan, komponen terkait pelembapan, dan sambungan selang.

Setiap aplikasi memiliki persyaratan aliran udara yang berbeda, tetapi semuanya memiliki masalah teknik mendasar yang sama: panas dan udara harus dikelola di dalam volume yang terbatas.

Mengapa Blower Sentrifugal Bisa Lebih Cocok Dibandingkan Kipas Aksial Standar

Kipas aksialsangat cocok untuk aplikasi di mana udara dapat bergerak relatif bebas melalui area terbuka.

Namun, banyak produk berukuran kompak tidak menyediakan lingkungan dengan aliran udara terbuka.

Udara mungkin perlu melewati saluran sempit, filter, kisi-kisi, penukar panas, penutup, atau sistem perpipaan. Setiap komponen ini menciptakan hambatan.

Kipas sentrifugal mengubah arah aliran udara melalui impeller dan rumahnya. Struktur ini memungkinkan kipas untuk menghasilkan aliran udara yang lebih terarah dan tekanan statis yang bermanfaat.

Karakteristik ini sangat penting khususnya untuk sistem CPAP.

Mesin CPAP tidak hanya perlu menciptakan hembusan angin di dalam ruangan. Mesin ini perlu mengalirkan udara terkontrol melalui jalur aliran udara yang terhubung. Oleh karena itu, blower menjadi bagian penting dari sistem tekanan dan aliran udara.

Referensi teknik yang membahas desain CPAP mengidentifikasi blower sentrifugal sebagai arsitektur yang tepat karena volumenya yang kompak dan kemampuannya untuk menghasilkan aliran udara yang dibutuhkan di bawah hambatan sistem.

Prinsip yang sama dapat diterapkan pada peralatan rumah tangga berukuran kompak.

Jika alat penjernih udara memiliki filter yang menghambat aliran udara, kipas harus tetap menjaga aliran udara meskipun terjadi penurunan tekanan yang disebabkan oleh filter tersebut.

Jika alat penyebar aroma menggunakan saluran internal yang sempit, sumber aliran udara harus mampu menjaga aliran yang cukup melalui saluran tersebut.

Jika sebuah wadah elektronik kompak berisi heat sink dan lubang ventilasi yang terbatas, kipas pendingin harus mengatasi hambatan yang ditimbulkan oleh wadah tersebut.

Oleh karena itu, pemilihan kipas harus selalu mempertimbangkan keseluruhan sistem, bukan hanya aliran udara saja.

Apa saja tantangan termal yang dapat terjadi pada mesin CPAP?

Mesin CPAP sangat menarik karena komponen penghasil aliran udara itu sendiri juga dapat menghasilkan panas.

Motor DC mengubah energi listrik menjadi energi mekanik, tetapi tidak semua energi masukan menjadi keluaran mekanik yang bermanfaat. Sebagian energi hilang sebagai panas.

Oleh karena itu, kipas angin dapat menjadi sumber panas di dalam ruangan tersebut.

Selain itu, kompresi dan pembangkitan tekanan dapat meningkatkan suhu udara yang bergerak. Penelitian yang mengkaji termodinamika CPAP mencatat bahwa inefisiensi blower dapat menghasilkan panas di sekitar blower dan bahwa kompresi udara juga dapat berkontribusi pada peningkatan suhu aliran udara.

Hal ini menimbulkan beberapa pertimbangan termal.

Yang pertama adalah suhu motor.

Jika kipas beroperasi terus menerus selama berjam-jam, kehilangan daya pada motor dapat secara bertahap meningkatkan suhu internal. Motor yang tampak dapat diterima selama uji laboratorium singkat mungkin berperilaku berbeda setelah pengoperasian yang lama.

Yang kedua adalah elektronika kontrol.

Kipas blower dapat beroperasi bersama dengan penggerak motor, sistem sensor, rangkaian konversi daya, atau papan kontrol. Komponen elektronik ini juga menghasilkan panas.

Yang ketiga adalah area sekitarnya.

Jika kipas dipasang di dalam wadah plastik yang ringkas dengan ventilasi terbatas, panas dapat menumpuk di sekitar motor dan komponen elektronik.

Yang keempat adalah suhu aliran udara.

Aliran udara yang dihasilkan oleh blower dapat memengaruhi suhu komponen hilir dan udara yang dialirkan melalui sistem.

Inilah mengapa manajemen termal harus dipertimbangkan bersamaan dengan desain aliran udara, dan bukan dianggap sebagai masalah yang sepenuhnya terpisah.

Pengoperasian Berkelanjutan Membutuhkan Kinerja Termal yang Stabil

Mesin CPAP umumnya dirancang untuk pengoperasian dalam jangka waktu lama selama tidur.

Ini berarti bahwa desain termal tidak dapat hanya didasarkan pada pengujian singkat.

Kipas angin atau peniup udara mungkin berfungsi dengan baik selama sepuluh menit, tetapi perilaku suhu setelah beberapa jam bisa sangat berbeda.

Saat suhu meningkat, beberapa hal dapat berubah.

Resistansi kumparan motor dapat meningkat.

Kondisi bantalan dapat berubah.

Komponen elektronik dapat mengalami tekanan termal tambahan.

Bahan plastik dapat mengalami suhu yang lebih tinggi.

Karakteristik pelumasan dapat berubah.

Karakteristik kebisingan juga dapat berubah seiring perubahan komponen mekanis dan kondisi aliran udara.

Oleh karena itu, bagi para produsen, pendekatan yang tepat adalah mengevaluasi blower dalam kondisi operasi yang realistis.

Pengujian harus mempertimbangkan tegangan, aliran udara, tekanan statis, suhu sekitar, durasi pengoperasian, orientasi pemasangan, struktur penutup, dan hambatan aliran udara aktual.

Spesifikasi blower tidak boleh dievaluasi secara terpisah dari produk akhir.

Mengapa Tingkat Kebisingan Rendah Penting dalam Aplikasi CPAP

Manajemen termal hanyalah satu sisi dari permasalahan blower CPAP.

Kebisingan sama pentingnya.

Mesin CPAP sering digunakan di samping tempat tidur pengguna selama berjam-jam. Bahkan peningkatan kecil pada kebisingan mekanis atau aerodinamis dapat menjadi terasa di kamar tidur yang tenang.

Oleh karena itu, blower perlu menyeimbangkan tekanan, aliran udara, kecepatan, efisiensi, dan kinerja akustik.

Kecepatan yang lebih tinggi dapat menghasilkan aliran udara dan tekanan yang lebih besar, tetapi juga dapat meningkatkan kebisingan aerodinamis dan kebisingan mekanis.

Tujuannya bukan sekadar memilih motor tercepat.

Sebaliknya, geometri impeler, desain motor, struktur rumah motor, saluran aliran udara, sistem bantalan, metode kontrol kecepatan, dan desain instalasi semuanya perlu bekerja sama.

Inilah salah satu alasan mengapa blower sentrifugal kompak yang digunakan untuk aplikasi yang menuntut dapat jauh lebih canggih daripada kipas pendingin mini biasa.

Hubungan Antara Aliran Udara, Tekanan, dan Panas

Salah satu kesalahan umum dalam pemilihan kipas adalah hanya berfokus pada CFM (Cruise Per Minute).

Aliran udara yang diukur pada kondisi tanpa hambatan atau dengan hambatan sangat rendah belum tentu mewakili aliran udara yang akan dihasilkan kipas di dalam produk jadi.

Sistem tersebut mungkin berisi filter, saluran, kisi-kisi, pipa, pendingin panas, belokan, katup, atau pembatas lainnya.

Saat hambatan meningkat, titik operasi blower berubah.

Oleh karena itu, para insinyur harus memeriksa kurva tekanan-aliran dan mengidentifikasi titik operasi yang sebenarnya.

Kipas dengan laju aliran udara bebas yang tinggi mungkin akan berkinerja buruk dalam sistem yang memiliki hambatan aliran udara.

Sebaliknya, blower dengan kemampuan tekanan yang sesuai dapat mempertahankan aliran udara yang bermanfaat bahkan ketika sistem menjadi lebih resistif.

Kinerja termal terkait dengan hubungan ini.

Jika kipas dipaksa beroperasi secara tidak efisien karena tidak sesuai dengan sistem, input listrik dapat meningkat sementara aliran udara yang bermanfaat tetap tidak memadai.

Hal ini dapat menghasilkan panas yang tidak perlu.

Oleh karena itu, pemilihan blower yang tepat dapat berkontribusi pada efisiensi termal dengan memperbaiki hubungan antara input listrik dan aliran udara yang bermanfaat.

Desain CPAP yang Ringkas Menimbulkan Tantangan dalam Pengemasan

Ruang adalah pertimbangan utama lainnya.

Mesin CPAP dirancang agar cukup portabel untuk digunakan di rumah dan, dalam banyak kasus, untuk dibawa bepergian.

Oleh karena itu, sebuah blower perlu muat dalam volume internal yang terbatas.

Perancang harus mempertimbangkan dimensi luar blower, posisi saluran masuk, posisi saluran keluar, lubang pemasangan, susunan kabel, antarmuka kontrol, dan ruang bebas di sekitarnya.

Blower tidak dapat dievaluasi hanya sebagai komponen independen.

Itu harus sesuai dengan arsitektur mekanis secara keseluruhan.

Desain sentrifugal yang ringkas dapat memberikan keuntungan karena aliran udara dapat dialihkan melalui wadah, sehingga tidak memerlukan jalur aliran udara aksial terbuka yang besar.

Hal ini dapat mempermudah para insinyur untuk membuat saluran aliran udara internal yang ringkas.

Bagaimana dengan Pembersih Udara?

Prinsip termal dan aliran udara yang sama berlaku untuk pembersih udara kecil.

Pembersih udara berukuran kompak mungkin memiliki sistem filter yang menciptakan hambatan aliran udara yang signifikan.

Pada saat yang sama, motor dan komponen elektronik menghasilkan panas.

Oleh karena itu, kipas harus menjalankan dua fungsi pada tingkat sistem.

Alat ini harus mengalirkan udara melalui filter dan membantu menjaga sirkulasi yang diinginkan.

Selain itu, sistem ini juga harus mendukung ventilasi komponen internal jika diperlukan oleh arsitektur produk.

Pembersih udara kompak modern seringkali menekankan pengoperasian yang tenang. Misalnya, pembersih udara konsumen kompak dapat menyediakan beberapa kecepatan kipas dan mode pengoperasian rendah kebisingan, menunjukkan bagaimana kontrol aliran udara dan kinerja akustik terkait erat dalam produk rumah tangga.

Blower sentrifugal mini yang dipilih dengan tepat dapat sangat berguna di tempat produk membutuhkan aliran udara terarah melalui filter atau struktur saluran yang tertutup.

Diffuser Aroma Juga Membutuhkan Aliran Udara yang Terkontrol

Diffuser aroma adalah contoh lain dari peralatan ringkas di mana aliran udara dapat memengaruhi kinerja produk.

Perangkat aroma mungkin berisi kipas kecil atau sistem aliran udara untuk menyebarkan wewangian ke lingkungan sekitarnya.

Karena produk ini biasanya ditempatkan di kamar tidur, kantor, ruang tamu, atau ruang tenang lainnya, kebisingan yang berlebihan dapat mengurangi pengalaman pengguna.

Ukuran fisik alat penyebar aroma juga membatasi ruang yang tersedia untuk motor dan saluran aliran udara.

Beberapa produk penyebar aroma komersial menggunakan input DC12V dan struktur aliran udara internal yang ringkas, yang menunjukkan pentingnya komponen aliran udara berukuran mini dalam kategori produk ini.

Untuk jenis aplikasi ini, kipas tidak selalu membutuhkan tekanan yang sangat tinggi. Sebaliknya, para insinyur dapat memprioritaskan dimensi yang ringkas, aliran udara yang stabil, konsumsi daya rendah, kebisingan rendah, dan masa pakai yang lama.

Mengapa Kipas DC 12 Volt Bisa Berguna dalam Produk Kompak

Akipas DC 12 voltTegangan 12V dapat menjadi pilihan menarik untuk banyak produk bertegangan rendah karena tegangan ini sudah banyak digunakan dalam sistem elektronik dan sistem tertanam.

Hal ini dapat menyederhanakan integrasi dengan arsitektur daya yang sudah ada.

Namun, tegangan saja tidak menentukan apakah kipas tersebut cocok atau tidak.

Para insinyur harus mengevaluasi:

Tegangan nominal

Rentang tegangan operasi

Konsumsi saat ini

Kecepatan

Aliran udara

Tekanan statis

Kebisingan

Struktur bantalan

Suhu pengoperasian

Harapan hidup

Perlindungan motor

Konfigurasi konektor

Dimensi pemasangan

Metode kontrol

Untuk sistem CPAP atau produk penting lainnya, parameter-parameter ini harus dievaluasi berdasarkan persyaratan aplikasi yang sebenarnya.

Kipas kecil dengan tegangan yang sesuai mungkin tetap tidak cocok jika kemampuan tekanan, kebisingan, kisaran suhu, atau keandalannya tidak sesuai dengan aplikasinya.

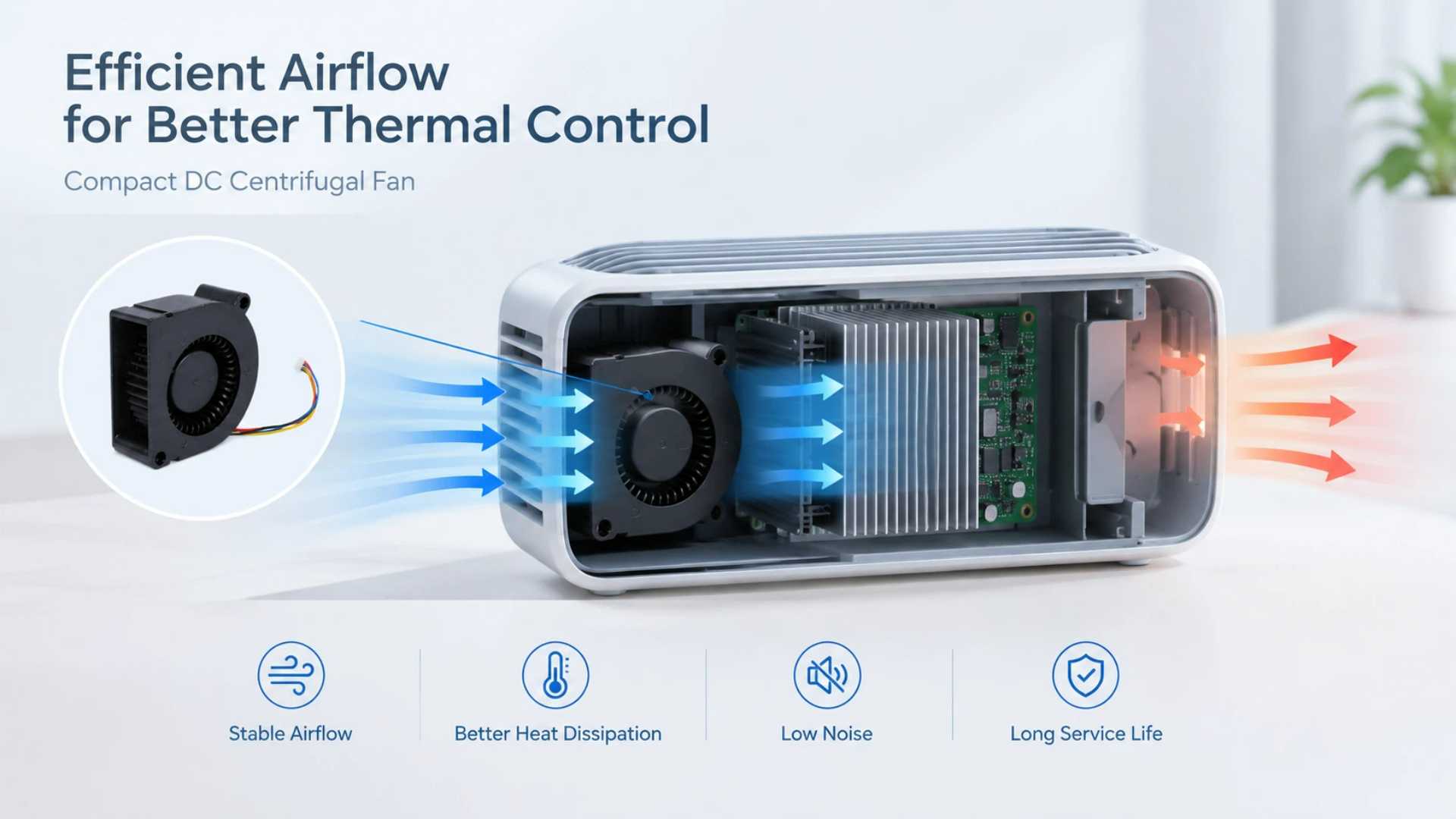

Bagaimana Blower Kecil Membantu Mengurangi Titik Panas Internal

Manfaat termal paling praktis dari blower mini seringkali adalah pengurangan titik panas lokal.

Bayangkan sebuah wadah kompak yang berisi penggerak motor dan rangkaian daya.

Tanpa aliran udara paksa, panas dapat tetap terkonsentrasi di sekitar komponen elektronik.

Dengan jalur aliran udara yang dirancang dengan tepat, udara sekitar yang lebih dingin dapat dimasukkan ke dalam wadah sementara udara yang lebih hangat diarahkan ke saluran keluar.

Oleh karena itu, blower dapat menciptakan jalur termal yang berulang.

Poin pentingnya adalah bahwa blower tidak boleh hanya mengedarkan udara panas secara acak di dalam ruangan.

Aliran udara harus dirancang dengan sengaja.

Udara harus masuk dari lokasi yang relatif dingin, melewati atau mendekati komponen penghasil panas yang relevan, dan keluar melalui saluran keluar yang sesuai.

Di sinilah desain aliran udara tingkat sistem menjadi penting.

Peran Rumah Kipas dan Desain Saluran Aliran Udara

Selubung di sekitar blower sentrifugal tidak hanya berfungsi sebagai pelindung.

Hal ini memengaruhi arah aliran udara, pembentukan tekanan, kebocoran, kebisingan, dan efisiensi sistem.

Saluran aliran udara yang dirancang buruk dapat menciptakan turbulensi dan kehilangan tekanan yang tidak perlu.

Tikungan tajam, perubahan area yang tiba-tiba, lorong sempit, dan lubang ventilasi yang posisinya kurang tepat dapat mengurangi aliran udara yang efektif.

Oleh karena itu, blower dan wadah produk harus dianggap sebagai satu sistem aliran udara.

Produsen mungkin memilih blower berkinerja tinggi, tetapi jika saluran produk dirancang dengan buruk, kinerja akhirnya tetap bisa mengecewakan.

Inilah mengapa pengujian prototipe sangat penting.

Mengapa Teknologi BLDC Menarik untuk Operasi Jangka Panjang?

Teknologi motor DC tanpa sikat banyak digunakan dalam produk aliran udara kompak karena dapat memberikan pengoperasian yang efisien dan terkontrol tanpa komutasi mekanis yang terkait dengan motor sikat tradisional.

Untuk aplikasi yang membutuhkan pengoperasian dalam jangka waktu lama, kemampuan untuk mengontrol kecepatan secara elektronik juga dapat sangat berharga.

Pengontrol dapat menyesuaikan kecepatan blower sesuai dengan kebutuhan sistem.

Sebagai contoh, alat penjernih udara dapat meningkatkan aliran udara ketika hambatan filter atau kebutuhan kualitas udara berubah.

Sistem pendingin yang ringkas dapat mengurangi kecepatan saat suhu internal rendah dan meningkatkan kecepatan saat suhu naik.

Sistem CPAP dapat menggunakan pengoperasian blower terkontrol sebagai bagian dari arsitektur pengaturan tekanannya.

Beberapa desain blower CPAP menggunakan motor DC tanpa sikat dan kontrol kecepatan elektronik karena kontrol yang presisi sangat penting untuk aplikasi tersebut.

Mengapa Pemilihan Kipas Harus Dimulai dari Sistem?

Mesin peniup terbaik belum tentu mesin peniup dengan aliran udara tertinggi.

Blower terbaik adalah blower yang memberikan kinerja yang dibutuhkan pada titik operasi sistem yang sebenarnya.

Para insinyur sebaiknya memulai dengan mendefinisikan aplikasi tersebut.

Berapa laju aliran udara yang dibutuhkan?

Tekanan apa yang harus diatasi?

Berapa banyak ruang yang tersedia?

Berapakah suhu lingkungan yang diharapkan?

Berapa lama produk tersebut akan beroperasi secara terus menerus?

Berapa tingkat kebisingan yang dapat diterima?

Berapa tegangan yang tersedia?

Sinyal kontrol apa yang dibutuhkan?

Target keandalan apa yang harus dicapai?

Sertifikasi dan dokumen apa saja yang dibutuhkan?

Setelah parameter-parameter ini diketahui, blower dapat dipilih secara lebih ilmiah.

Kipas Kecil dalam Aplikasi Elektronik dan Rumah Tangga Lainnya

Permintaan akan solusi aliran udara miniatur meluas jauh melampaui mesin CPAP.

Kipas pendingin dan peniup udara berukuran kecil semakin banyak digunakan dalam sistem kontrol elektronik, peralatan komunikasi, catu daya, peralatan pengisian daya, instrumen laboratorium, peralatan rumah tangga, dan perangkat portabel.

Perangkat berukuran kompak mungkin memerlukan kipas untuk pendinginan langsung.

Yang lain mungkin memerlukan aliran udara untuk mencegah kondensasi.

Cara lain mungkin menggunakan aliran udara untuk menyebarkan wewangian.

Yang lain mungkin memerlukan ventilasi di sekitar catu daya.

Cara lain mungkin menggunakan blower untuk menggerakkan udara melalui filter.

Aplikasi-aplikasi ini memiliki persyaratan aliran udara yang berbeda, tetapi prinsip desain dasarnya serupa.

Kipas harus menghasilkan aliran udara yang tepat pada tekanan yang tepat sambil beroperasi dengan andal di dalam ruang yang tersedia.

Di mana Kipas RC Roket Berada dalam Pasar Kipas Miniatur yang Lebih Luas

Istilah Rocket RC Fan dikaitkan dengan kebutuhan aliran udara dan pendinginan yang ringkas pada peralatan kecil dan aplikasi terkait model.

Pelajaran penting dalam bidang teknik bukanlah nama kategori produk tertentu, melainkan fakta bahwa perangkat kecil pun masih dapat memiliki persyaratan termal yang tinggi.

Peralatan RC, modul elektronik, motor kecil, baterai, dan sistem kontrol dapat menghasilkan panas meskipun ukurannya kompak.

Kipas kecil dapat membantu membuang panas dari komponen-komponen ini.

Ini menunjukkan prinsip yang lebih luas yang juga berlaku untuk peralatan rumah tangga.

Miniaturisasi tidak menghilangkan masalah termal.

Hal ini seringkali membuat manajemen termal menjadi lebih sulit.

Kapan Kipas Kecil AC/DC Lebih Tepat Digunakan?

Tidak setiap aplikasi membutuhkan blower sentrifugal.

Kipas kecil AC/DC mungkin merupakan pilihan yang lebih baik ketika produk hanya membutuhkan ventilasi atau pendinginan sederhana, bukan tekanan statis yang tinggi.

Sebagai contoh, ruangan tertutup dengan lubang ventilasi besar mungkin akan lebih nyaman menggunakan kipas aksial berukuran kompak.

Kotak catu daya mungkin memerlukan pertukaran udara sederhana.

Kabinet kontrol mungkin memerlukan ventilasi terus-menerus.

Casing elektronik berukuran kecil mungkin memerlukan aliran udara langsung di atas pendingin.

Kuncinya adalah mencocokkan arsitektur kipas dengan hambatan aliran udara.

Jika jalur aliran udara terbuka, kipas aksial dapat menjadi efisien dan ekonomis.

Jika jalur aliran udara terbatas, blower sentrifugal mungkin lebih tepat.

Desain Termal Harus Mempertimbangkan Seluruh Siklus Hidup Produk

Manajemen termal bukan hanya tentang lulus uji awal.

Suatu produk dapat mengalami berbagai kondisi berbeda selama masa pakainya.

Penumpukan debu dapat meningkatkan hambatan aliran udara.

Filter dapat tersumbat.

Suhu lingkungan dapat bervariasi.

Bantalan dapat mengalami keausan.

Komponen elektronik dapat mengalami penuaan.

Komponen plastik dapat mengalami perubahan karakteristik.

Oleh karena itu, produsen harus mempertimbangkan bagaimana kinerja kipas berubah seiring waktu.

Untuk alat penjernih udara, kapasitas filter sangatlah penting.

Untuk produk elektronik berukuran kecil, penumpukan debu dapat memengaruhi ventilasi.

Untuk sistem CPAP, periode pengoperasian yang panjang membuat keandalan dan kinerja yang stabil menjadi sangat penting.

Kualitas Manufaktur Sama Pentingnya dengan Desain Kipas

Desain kipas yang baik tetap membutuhkan proses manufaktur yang konsisten.

Impeller harus mempertahankan akurasi dimensi.

Motor tersebut membutuhkan karakteristik listrik yang stabil.

Perumahan tersebut membutuhkan geometri yang konsisten.

Sistem bantalan harus dapat diandalkan.

Keseimbangan rotor memengaruhi getaran dan kebisingan.

Kualitas perakitan memengaruhi kinerja jangka panjang.

Bagi pelanggan B2B, ini berarti evaluasi pemasok harus mencakup lebih dari sekadar katalog produk.

Para produsen harus memeriksa kemampuan produksi, peralatan pengujian, manajemen mutu, pengendalian material, pengendalian proses, dan dukungan purna jual.

China Chungfo Fan berfokus pada produk manajemen termal termasuk kipas DC dan AC, blower, kipas aliran silang, kipas tanpa rangka, dan motor DC dan AC, dengan kemampuan manufaktur terintegrasi yang mencakup pengembangan produk, pembuatan perkakas, pencetakan injeksi, SMT, perakitan, penjualan, dan layanan purna jual.

Pengujian Sangat Penting untuk Pencocokan Aplikasi

Mesin peniup udara harus diuji dalam kondisi yang mewakili produk akhir.

Pengujian penting dapat mencakup pengukuran aliran udara, pengukuran tekanan statis, pengujian kebisingan, pengujian suhu, pengujian getaran, pengujian ketahanan, dan evaluasi keselamatan listrik.

Untuk aplikasi yang menuntut, para insinyur juga harus memeriksa bagaimana kipas bekerja dalam kondisi tegangan dan suhu yang berbeda.

Produk yang berkinerja baik pada suhu ruangan mungkin tidak memberikan hasil yang sama dalam wadah yang lebih panas.

Demikian pula, kipas yang senyap di udara terbuka mungkin menjadi jauh lebih berisik ketika dipasang di dalam saluran yang desainnya buruk.

Oleh karena itu, menguji seluruh rakitan lebih bermakna daripada hanya menguji kipasnya saja.

Pentingnya Parameter Kipas yang Disesuaikan

Model kipas standar memang praktis, tetapi aplikasi OEM seringkali membutuhkan kustomisasi.

Pelanggan mungkin memerlukan tegangan tertentu.

Aliran udara yang dibutuhkan mungkin berada di antara dua model standar.

Dimensi pemasangan mungkin terbatas.

Konektor mungkin perlu diganti.

Panjang kabel mungkin perlu disesuaikan.

Metode kontrol mungkin memerlukan input PWM.

Persyaratan kebisingan mungkin memerlukan desain impeler yang berbeda.

Suhu pengoperasian mungkin memerlukan material atau bantalan khusus.

Inilah mengapa pemasok yang mampu melakukan pengembangan OEM dan ODM dapat memberikan nilai tambah.

Alih-alih memaksakan desain produk pada kipas standar, komponen aliran udara dapat dioptimalkan sesuai dengan produk akhir.

Proses Seleksi Praktis untuk CPAP dan Alat Kompak

Proses pemilihan yang praktis dapat dimulai dengan jalur aliran udara produk yang sebenarnya.

Pertama, tentukan aliran udara yang dibutuhkan.

Kedua, hitung atau ukur resistansi sistem.

Ketiga, tentukan tekanan yang dibutuhkan.

Keempat, tentukan ruang instalasi yang tersedia.

Kelima, tentukan tegangan dan persyaratan kelistrikan.

Keenam, tetapkan tingkat kebisingan yang dapat diterima.

Ketujuh, tentukan perkiraan durasi pengoperasian.

Kedelapan, evaluasi suhu lingkungan dan kondisi termal internal.

Kesembilan, pilih arsitektur kipas atau blower yang sesuai.

Kesepuluh, lakukan pengujian prototipe.

Proses ini mengurangi risiko memilih kipas hanya berdasarkan angka aliran udara yang tertera dalam katalog.

Mengapa Manajemen Termal Dapat Meningkatkan Keandalan Produk

Suhu adalah salah satu faktor lingkungan terpenting yang memengaruhi komponen elektronik.

Ketika panas berlebih menumpuk, tegangan pada komponen dapat meningkat.

Dengan menciptakan jalur aliran udara yang terkontrol, kipas pendingin dapat membantu mengurangi perbedaan suhu di dalam wadah.

Hal ini dapat berkontribusi pada kondisi pengoperasian yang lebih stabil.

Namun, pendinginan kipas tidak boleh dianggap sebagai pengganti pemilihan komponen yang tepat atau desain termal yang sesuai.

Sumber panas, pendingin, penutup, jalur aliran udara, dan kipas semuanya harus bekerja bersama-sama.

Desain untuk Pengoperasian yang Tenang

Ketenangan dimulai dari seluruh sistem.

Motor, bantalan, impeler, rumah motor, struktur pemasangan, saluran aliran udara, dan geometri saluran keluar semuanya dapat memengaruhi kinerja akustik.

Getaran mekanis dapat berpindah ke dalam wadah.

Turbulensi udara dapat menciptakan kebisingan pita lebar.

Pembatasan aliran udara yang tajam dapat menghasilkan kebisingan tambahan.

Pemasangan yang longgar dapat meningkatkan getaran.

Oleh karena itu, desain kipas dengan tingkat kebisingan rendah harus dipertimbangkan baik dari perspektif komponen maupun sistem.

Hal ini sangat penting khususnya untuk peralatan kamar tidur, perangkat aromaterapi, peralatan pengolahan udara pribadi, dan mesin CPAP.

Mengapa Peralatan Kompak Membutuhkan Lebih dari Sekadar Kipas Kecil?

Kipas angin yang lebih kecil belum tentu lebih baik.

Jika kipas terlalu kecil, mungkin perlu dioperasikan dengan kecepatan sangat tinggi untuk mencapai aliran udara yang dibutuhkan.

Kecepatan yang lebih tinggi dapat meningkatkan kebisingan dan konsumsi energi.

Jika kipas terlalu besar, mungkin tidak akan muat di dalam produk.

Jika kemampuan tekanan tidak mencukupi, aliran udara dapat menurun tajam setelah kipas dipasang di belakang filter atau saluran.

Oleh karena itu, solusi optimal adalah desain yang seimbang.

Kipas harus berukuran cukup kecil agar dapat terintegrasi ke dalam produk, namun tetap memberikan aliran udara dan tekanan yang cukup pada kecepatan yang dapat diterima.

CPAP dan Peralatan Rumah Tangga Memiliki Tantangan Rekayasa yang Sama

Sekilas, mesin CPAP dan alat penyebar aroma tampaknya hampir tidak memiliki kesamaan.

Salah satunya adalah alat medis.

Yang satunya lagi adalah peralatan rumah tangga.

Namun dari perspektif rekayasa aliran udara, keduanya memiliki tantangan penting yang sama.

Keduanya membutuhkan aliran udara terkontrol di dalam struktur yang kompak.

Keduanya dapat memperoleh manfaat dari pengoperasian yang rendah kebisingan.

Keduanya memiliki ruang instalasi yang terbatas.

Keduanya dapat beroperasi dalam jangka waktu yang lama.

Keduanya memerlukan pertimbangan cermat mengenai pembangkitan panas dan hambatan aliran udara.

Perbedaannya terletak pada tingkat kinerja yang dibutuhkan dan lingkungan peraturan.

Untuk CPAP dan aplikasi medis lainnya, pemilihan komponen harus didasarkan pada standar perangkat yang berlaku, analisis risiko, validasi, dan persyaratan pabrikan. Kipas mini serbaguna tidak boleh dianggap disetujui secara medis hanya karena dapat menghasilkan aliran udara yang cukup.

Peran Kipas Chungfo China dalam Manajemen Termal Kompak

Bagi produsen produk, pemasok kipas merupakan bagian penting dari rantai pasokan teknik termal.

China Chungfo Fan mengembangkan dan memproduksi berbagai komponen manajemen termal untuk aplikasi elektronik dan peralatan rumah tangga.

Rangkaian produk tersebut meliputi kipas DC, kipas AC, blower sentrifugal, kipas aliran silang, kipas tanpa rangka, serta motor DC dan AC.

Proses manufaktur mengintegrasikan desain dan pengembangan produk, pengembangan cetakan, pencetakan injeksi, SMT, perakitan produk jadi, kontrol kualitas, penjualan, dan dukungan purna jual.

Kemampuan pengujian dapat mencakup pengujian aliran udara dan tekanan, penyeimbangan dinamis, pengujian kebisingan, pengujian suhu dan kelembaban, pengujian suhu tinggi dan rendah, pengujian semprotan garam, pengujian listrik, dan verifikasi kesesuaian material.

Bagi pelanggan OEM, pendekatan terintegrasi ini dapat mempermudah evaluasi kipas sesuai dengan aplikasi sebenarnya, daripada sekadar membeli produk katalog generik.

Cara Memilih Kipas Miniatur yang Tepat untuk Peralatan Baru

Saat mengembangkan sistem CPAP, pembersih udara, penyebar aroma, atau peralatan elektronik baru, para insinyur sebaiknya menghindari memulai dengan pertanyaan, “Kipas mana yang paling kecil?”

Pertanyaan yang lebih baik adalah:

“Seperti apa performa aliran udara dan tekanan yang dibutuhkan oleh sistem lengkap ini?”

Setelah itu, perancang dapat menentukan ukuran kipas yang sesuai.

Keputusan akhir harus menyeimbangkan aliran udara, tekanan, kebisingan, konsumsi daya, suhu, dimensi, keandalan, kontrol, dan persyaratan manufaktur.

Pendekatan ini dapat mencegah banyak masalah umum selama pengembangan prototipe.

Tren Masa Depan pada Kipas Manajemen Termal Kecil

Perangkat elektronik kompak di masa depan kemungkinan akan terus menjadi lebih kecil sambil menggabungkan lebih banyak komponen elektronik dan fungsi.

Ini berarti manajemen termal akan menjadi semakin penting.

Kontrol kipas pintar memungkinkan sistem untuk menyesuaikan aliran udara sesuai dengan suhu, tekanan, mode operasi, atau umpan balik sensor.

Teknologi BLDC dapat mendukung kontrol kecepatan yang presisi.

Desain impeler yang lebih baik dapat meningkatkan efisiensi.

Struktur perumahan yang lebih baik dapat mengurangi kehilangan aliran udara.

Penyeimbangan yang lebih baik dapat mengurangi getaran.

Material yang lebih canggih dapat meningkatkan ketahanan terhadap suhu dan daya tahan.

Hasilnya bukan hanya sekadar penggemar dengan ukuran yang lebih kecil.

Industri ini akan semakin fokus pada modul aliran udara yang lebih cerdas dan lebih spesifik untuk aplikasi tertentu.

Kesimpulan

Blower sentrifugal DC berukuran kecil dapat mengatasi beberapa tantangan penting pada peralatan berukuran kompak.

Pada mesin CPAP, blower harus beroperasi dalam lingkungan yang menuntut di mana aliran udara, tekanan, kebisingan, kemasan yang ringkas, periode operasi yang lama, dan perilaku termal semuanya perlu dipertimbangkan secara bersamaan.

Kipas itu sendiri dapat menghasilkan panas melalui kehilangan daya motor dan kompresi, sehingga manajemen termal menjadi bagian penting dari keseluruhan desain.

Prinsip yang sama berlaku untuk peralatan rumah tangga berukuran kompak seperti pembersih udara, penyebar aroma, perangkat pengolah udara portabel, wadah elektronik, dan produk kecil lainnya.

Kipas mini DC 12 volt dapat berguna dalam aplikasi tegangan rendah, sementara kipas Rocket RC dapat menggambarkan pentingnya manajemen termal pada peralatan kompak. Kipas kecil AC/DC dapat menjadi pilihan praktis ketika aplikasi membutuhkan ventilasi sederhana daripada tekanan statis tinggi.

Namun, prinsip terpenting tetap sama: pemilihan kipas harus didasarkan pada sistem aliran udara secara keseluruhan.

Aliran udara, tekanan statis, kebisingan, suhu, konsumsi daya, dimensi, keandalan, kontrol, dan kualitas manufaktur semuanya harus dievaluasi secara bersamaan.

Bagi produsen produk, bekerja sama dengan pemasok manajemen termal yang berpengalaman dapat mempersingkat proses pengembangan dan meningkatkan konsistensi produk akhir.

China Chungfo Fan menyediakan beragam kipas DC dan AC, blower, kipas aliran silang, kipas tanpa rangka, dan motor untuk berbagai aplikasi manajemen termal dan aliran udara, dengan kemampuan pengembangan dan manufaktur terintegrasi yang mendukung persyaratan OEM.

Pertanyaan yang Sering Diajukan (FAQ)

Q1. Mengapa blower sentrifugal digunakan pada mesin CPAP?

Blower sentrifugal dapat memberikan aliran udara terarah dan tekanan statis yang berguna dalam sistem yang ringkas. Aliran udara CPAP harus melewati jalur udara yang ditentukan, sehingga kinerja tekanan penting selain aliran udara bebas.

Q2. Apakah blower CPAP juga menghasilkan panas?

Ya. Kerugian daya motor menghasilkan panas, dan kompresi udara juga dapat meningkatkan suhu aliran udara. Oleh karena itu, blower harus dianggap sebagai sumber aliran udara dan sumber panas potensial dalam sistem.

Q3. Dapatkah kipas aksial standar menggantikan blower CPAP?

Belum tentu. Kipas aksial seringkali cocok untuk pendinginan udara terbuka, sedangkan sistem CPAP memerlukan aliran udara dan tekanan terkontrol melalui jalur aliran udara yang terbatas. Pemilihan akhir harus didasarkan pada persyaratan sistem lengkap dan persyaratan perangkat medis yang berlaku.

Q4. Dapatkah blower sentrifugal mini digunakan dalam pembersih udara?

Ya. Alat ini dapat berguna ketika udara perlu melewati filter atau saluran internal yang sempit. Blower harus dipilih sesuai dengan hambatan filter, aliran udara yang dibutuhkan, target kebisingan, dan ruang pemasangan yang tersedia.

Q5. Bisakah kipas kecil digunakan di alat penyebar aroma?

Ya. Kipas kecil dapat membantu menyebarkan aroma atau menyediakan ventilasi internal tergantung pada arsitektur produk. Tingkat kebisingan rendah dan dimensi yang ringkas sangat penting untuk aplikasi di kamar tidur dan rumah.

Q6. Apa yang harus dipertimbangkan oleh para insinyur saat memilih kipas DC kecil?

Parameter penting meliputi tegangan, arus, aliran udara, tekanan statis, kecepatan, kebisingan, dimensi, jenis bantalan, suhu operasi, perkiraan umur pakai, metode kontrol, dan persyaratan pemasangan.

Q7. Apakah kipas mini DC 12 volt cocok untuk semua peralatan bertegangan rendah?

Tidak. Tegangan hanyalah salah satu faktor pemilihan. Kipas juga harus memenuhi persyaratan aliran udara, tekanan, kebisingan, suhu, keandalan, dan dimensi aplikasi.

Q8. Mengapa manajemen termal penting pada peralatan kompak?

Casing berukuran kompak memiliki ruang terbatas untuk pembuangan panas alami. Aliran udara paksa dapat membantu memindahkan panas dari komponen elektronik dan mengurangi penumpukan suhu lokal.

Q9. Apakah RPM yang lebih tinggi selalu berarti pendinginan yang lebih baik?

Tidak. Kecepatan yang lebih tinggi dapat meningkatkan aliran udara, tetapi juga dapat meningkatkan kebisingan, konsumsi daya, getaran, dan produksi panas. Titik operasi terbaik bergantung pada sistem secara keseluruhan.

Q10. Dapatkah China Chungfo Fan menyediakan kipas angin yang disesuaikan?

China Chungfo Fan menyediakan kipas DC dan AC, blower, kipas aliran silang, kipas tanpa rangka, dan motor, serta dapat mendukung pengembangan produk berorientasi OEM dan kustomisasi sesuai dengan persyaratan aplikasi.
