1.Jawaban Singkat

Pusat data edge menjadi semakin penting seiring dengan langkah bisnis yang memindahkan komputasi, penyimpanan, kecerdasan buatan, telekomunikasi, pemrosesan video, kontrol industri, dan layanan digital lainnya agar lebih dekat dengan pengguna dan perangkat yang terhubung. Berbeda dengan pusat data terpusat yang besar, fasilitas edge sering kali ditempatkan di ruang yang lebih kecil di mana kapasitas pendinginan, luas lantai, ketersediaan daya, akses pemeliharaan, dan kondisi lingkungan bisa jauh lebih sulit untuk dikendalikan.

Meningkatkan sistem dari kipas pendingin individual konvensional ke susunan Axial Flow Fan pintar dapat membantu pusat data edge meningkatkan distribusi aliran udara, stabilitas termal, efisiensi energi, redundansi, pemantauan jarak jauh, dan fleksibilitas pemeliharaan. Alih-alih memperlakukan setiap kipas sebagai komponen yang terisolasi, susunan kipas pintar dapat mengoperasikan beberapa kipas sebagai satu sistem pendingin yang terkoordinasi.

Manfaat utamanya bukan sekadar menghasilkan aliran udara yang lebih besar. Keunggulan sebenarnya adalah kemampuan untuk menyesuaikan aliran udara dengan kebutuhan termal aktual dari zona peralatan yang berbeda.

Manajemen termal pusat data modern semakin menekankan pada optimalisasi aliran udara, penahanan, kontrol kecepatan variabel, dan pemantauan. ASHRAE mencatat bahwa pendinginan konveksi paksa dengan kecepatan variabel dan kontrol kecepatan kipas cerdas dapat menyesuaikan aliran udara sesuai dengan beban kerja dan kondisi termal. ASHRAE juga merekomendasikan pemantauan suhu yang terperinci dan optimalisasi aliran udara sebagai bagian penting dari manajemen termal yang efisien.

Untuk pusat data edge, pendekatan ini sangat berharga karena sistem pendingin sering kali harus beroperasi di ruang yang sempit dengan beban kerja yang berubah-ubah dan kesempatan pemeliharaan yang terbatas.

Susunan kipas pintar yang dirancang dengan baik dapat memberikan lima keuntungan utama.

Pertama, mendistribusikan aliran udara pendingin secara lebih merata.

Kedua, menyesuaikan output pendinginan sesuai dengan kebutuhan termal waktu nyata.

Ketiga, menciptakan redundansi sehingga satu kipas yang rusak tidak serta-merta menghentikan seluruh sistem pendingin.

Keempat, dapat mengurangi daya kipas yang tidak perlu selama periode permintaan komputasi yang rendah.

Kelima, menyediakan arsitektur yang dapat diskalakan yang dapat diadaptasi saat beban komputasi edge meningkat.

2.Poin-Poin Penting

Poin penting pertama adalah bahwa pendinginan pusat data edge pada dasarnya merupakan masalah manajemen aliran udara sekaligus masalah pembuangan panas.

Kipas yang menghasilkan aliran udara tinggi dalam kondisi udara bebas mungkin tidak memberikan kinerja yang diharapkan setelah pemasangan karena rak, filter, kisi-kisi, penukar panas, saluran, kabel, dan komponen struktural lainnya menciptakan hambatan sistem.

Poin kedua adalah bahwa beberapa kipas yang lebih kecil dapat memberikan fleksibilitas operasional yang tidak dapat diberikan dengan mudah oleh satu kipas besar. Susunan kipas memungkinkan jumlah kipas yang berbeda untuk beroperasi pada kecepatan yang berbeda sesuai dengan kebutuhan pendinginan.

Poin ketiga adalah bahwa redundansi sangat berharga di lokasi edge jarak jauh. Ketika teknisi tidak terus-menerus berada di tempat, sistem pendingin harus mampu menoleransi kegagalan komponen individu dan memberikan peringatan yang cukup bagi tim pemeliharaan untuk merespons.

Poin keempat adalah bahwa kontrol cerdas harus dihubungkan ke sensor suhu, umpan balik kipas, pengontrol peralatan, BMS, atau DCIM jika memungkinkan. Tanpa umpan balik, susunan kipas mungkin hanya menjadi sekumpulan kipas konvensional yang beroperasi pada kecepatan tetap.

Poin kelima adalah bahwa pemilihan kipas harus mempertimbangkan aliran udara, tekanan statis, kecepatan, kebisingan, konsumsi daya, struktur bantalan, suhu operasi, masa pakai yang diharapkan, antarmuka kontrol, tingkat perlindungan, dan dimensi pemasangan, alih-alih hanya berfokus pada CFM saja.

3.Mengapa Pusat Data Edge Memiliki Kebutuhan Pendinginan yang Lebih Sulit

Pusat data edge umumnya ditempatkan lebih dekat dengan pengguna, perangkat, peralatan industri, jaringan komunikasi, atau aplikasi lokal. Hal ini membuatnya berguna untuk aplikasi yang memerlukan latensi rendah atau pemrosesan lokal, tetapi lingkungan fisiknya bisa sangat berbeda dari pusat data hyperscale yang dibangun khusus.

Instalasi edge dapat berlokasi di dalam ruang telekomunikasi, gedung perkantoran, fasilitas ritel, lokasi manufaktur, fasilitas transportasi, rumah sakit, gudang, atau penutup luar ruangan.

Hal ini menciptakan beberapa tantangan termal.

Tantangan pertama adalah ruang fisik yang terbatas.

Pusat data konvensional dapat mengalokasikan ruang lantai dan langit-langit yang substansial untuk peralatan pendingin, saluran aliran udara, lantai yang ditinggikan, sistem penahanan, dan area servis. Instalasi edge mungkin perlu memuat peralatan komputasi, sistem UPS, distribusi daya, peralatan jaringan, baterai, perangkat pemantauan, dan komponen pendingin ke dalam kabinet atau ruangan yang ringkas.

Tantangan kedua adalah pembangkitan panas yang bervariasi.

Beban kerja komputasi edge dapat berubah secara signifikan sepanjang hari. Gerbang komunikasi mungkin mengalami permintaan yang relatif rendah selama satu periode dan permintaan yang jauh lebih tinggi selama periode lainnya. Inferensi AI, analitik video, visi industri, atau pemrosesan waktu nyata juga dapat menciptakan peningkatan beban komputasi yang tiba-tiba.

Jika kipas pendingin selalu beroperasi pada kecepatan maksimum, energi akan terbuang selama periode beban rendah. Jika kipas beroperasi terlalu lambat selama periode beban tinggi, titik panas (hot spot) dapat berkembang.

Tantangan ketiga adalah pemeliharaan jarak jauh.

Pusat data besar biasanya memiliki tim teknik khusus dan prosedur pemeliharaan yang direncanakan dengan cermat. Lokasi edge jarak jauh mungkin tersebar secara geografis. Oleh karena itu, kegagalan pendinginan mungkin tidak disadari lebih lama jika sistem tidak memiliki pemantauan jarak jauh.

Tantangan keempat adalah hambatan aliran udara.

Rak peralatan yang padat dapat menciptakan hambatan terhadap aliran udara. Bundel kabel, filter, kisi-kisi pelindung, penukar panas, dan jalur udara yang sempit dapat semakin meningkatkan kebutuhan tekanan.

Tantangan kelima adalah variasi lingkungan.

Penutup edge mungkin mengalami perubahan suhu sekitar, debu, kelembapan, getaran, atau faktor lingkungan lainnya tergantung pada lokasinya.

Untuk alasan inilah, pendinginan harus dirancang sebagai sistem terintegrasi, bukan sebagai kumpulan kipas yang tidak saling berhubungan.

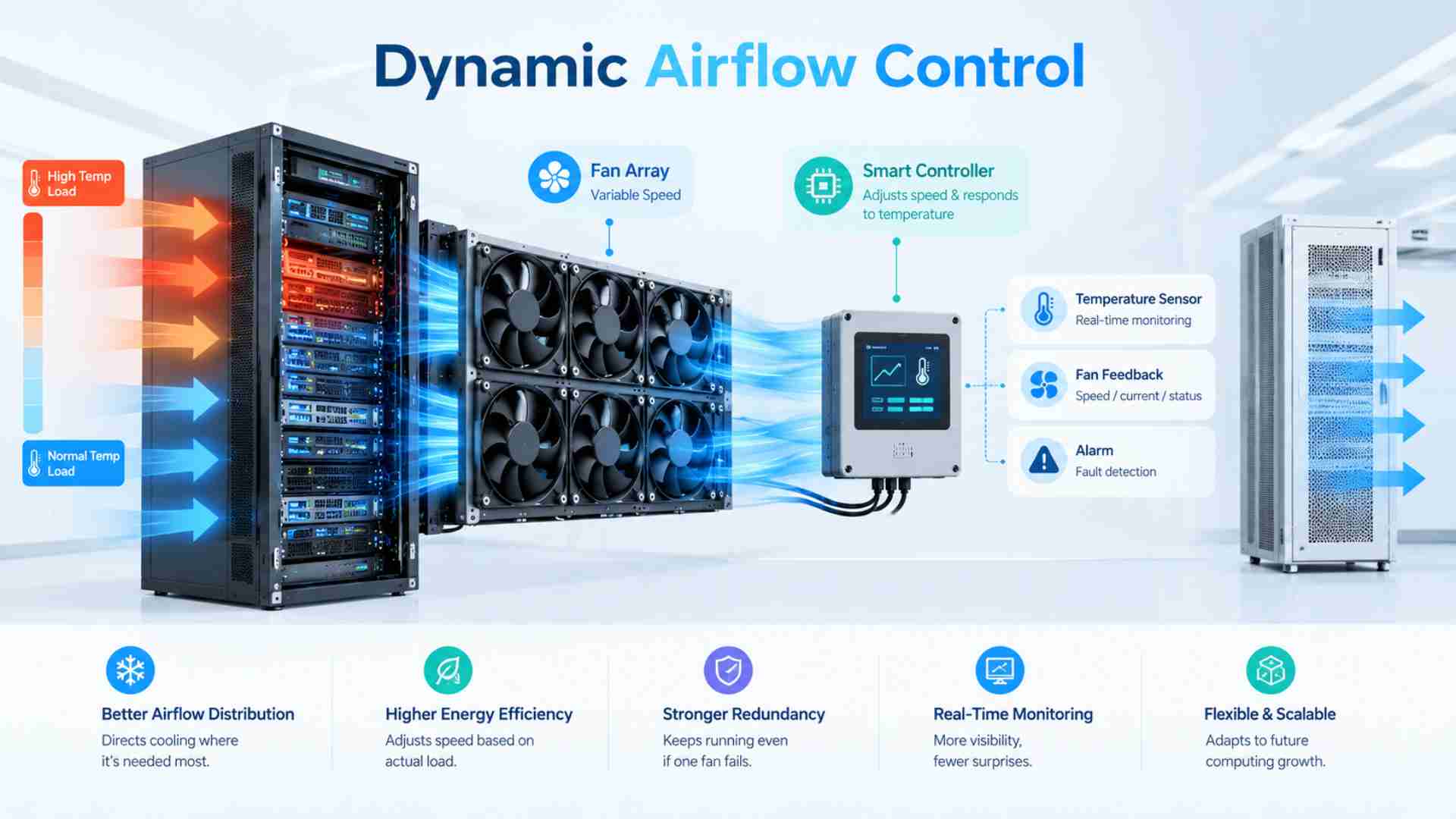

3.Apa Itu Susunan Axial Flow Fan Pintar?

Sebuah Kipas Aliran Aksial pintar array adalah arsitektur pendinginan di mana beberapa kipas aliran aksial beroperasi bersama di bawah strategi kontrol yang terkoordinasi.

Alih-alih menggunakan satu kipas besar untuk menyediakan semua aliran udara yang diperlukan, beberapa kipas disusun secara paralel atau dalam posisi yang didistribusikan secara strategis.

Kata “pintar” mengacu pada kemampuan kontrol dan pemantauan di sekitar array kipas.

Sistem pintar dapat memantau suhu, kecepatan kipas, arus, tegangan, status operasi, sinyal alarm, atau parameter lainnya. Pengontrol kemudian dapat menyesuaikan kecepatan operasi masing-masing kipas atau kelompok kipas.

Sebagai contoh, jika suhu di bagian atas rak naik sementara bagian bawah tetap relatif dingin, pengontrol dapat meningkatkan aliran udara di zona yang terdampak alih-alih meningkatkan setiap kipas ke kecepatan maksimum.

Pendekatan ini konsisten dengan prinsip kontrol zona kipas yang lebih luas yang dijelaskan oleh ASHRAE, di mana kipas yang melayani area dengan tekanan termal lebih rendah dapat beroperasi pada kecepatan yang lebih rendah daripada kipas yang melayani area dengan beban lebih berat.

Oleh karena itu, array kipas dapat dipandang sebagai platform manajemen termal modular.

Setiap kipas individu mewakili satu modul aliran udara.

Pengontrol mewakili lapisan kecerdasan.

Sensor suhu dan aliran udara memberikan umpan balik.

Penutup, rak, saluran, kisi-kisi, penukar panas, atau saluran pendingin mewakili jalur aliran udara.

Bersama-sama, komponen-komponen ini membentuk sistem manajemen termal loop tertutup.

4.Mengapa Array Kipas Bisa Lebih Baik daripada Satu Kipas Besar

Satu kipas besar dapat memberikan aliran udara yang substansial, tetapi menciptakan ketergantungan pada satu titik.

Jika kipas tersebut gagal, aliran udara mungkin turun secara drastis.

Array kipas mendistribusikan fungsi pendinginan ke beberapa unit.

Sebagai contoh, sistem yang dirancang dengan enam kipas mungkin tidak memerlukan keenam kipas untuk beroperasi terus-menerus pada kecepatan maksimum. Dalam kondisi termal sedang, empat atau lima kipas mungkin sudah cukup. Selama beban termal tinggi, kipas tambahan dapat mulai beroperasi secara otomatis.

Ini menciptakan fleksibilitas operasional.

Ini juga membuat pemeliharaan lebih mudah.

Jika satu kipas mengalami kerusakan, pengontrol dapat mendeteksi kegagalan tersebut dan mempertahankan operasi dengan kipas yang tersisa, asalkan sistem memiliki kapasitas cadangan yang cukup.

Konsep ini sangat berguna untuk lokasi edge di mana intervensi fisik segera mungkin tidak memungkinkan.

Keuntungan lainnya adalah fleksibilitas pemasangan.

Alih-alih merancang satu bukaan aliran udara yang besar, insinyur dapat mendistribusikan beberapa modul aliran udara yang lebih kecil di sekitar peralatan.

Ini dapat mempermudah penanganan titik panas lokal.

Array kipas juga dapat dirancang dalam konfigurasi yang berbeda tergantung pada penutupnya.

Kipas dapat dipasang di bagian depan dan belakang penutup, disusun di atas modul server, diintegrasikan ke dalam kabinet pendingin, diposisikan di dekat penukar panas, atau digunakan sebagai bagian dari saluran aliran udara tertutup.

Konfigurasi yang benar bergantung pada hambatan sistem dan kebutuhan aliran udara.

5.Bagaimana Kontrol Kecepatan Kipas Pintar Meningkatkan Efisiensi Energi

Konsumsi energi kipas adalah salah satu alasan terpenting untuk mempertimbangkan kontrol kecepatan cerdas.

Untuk sistem pendingin kecepatan tetap konvensional, kipas mungkin beroperasi pada kecepatan penuh bahkan ketika beban komputasi relatif rendah.

Itu berarti sistem terus mengonsumsi daya kipas yang sama meskipun kebutuhan pendinginan telah berkurang.

Array kipas kecepatan variabel dapat merespons permintaan termal yang sebenarnya.

Misalkan sebuah rak beroperasi pada beban komputasi yang relatif rendah selama malam hari. Sensor suhu mendeteksi suhu masuk yang stabil dan pembangkitan panas yang rendah.

Pengontrol dapat mengurangi kecepatan array kipas.

Ketika beban kerja meningkat, suhu mulai naik.

Pengontrol meningkatkan kecepatan kipas.

Jika beban termal terkonsentrasi di satu bagian, sistem dapat meningkatkan aliran udara di bagian tersebut alih-alih meningkatkan seluruh sistem secara merata.

Hal ini dapat meningkatkan hubungan antara output pendinginan dan konsumsi energi.

ASHRAE secara khusus mengidentifikasi penyetelan aliran udara, kontrol kecepatan variabel, dan pencocokan pengoperasian kipas dengan beban TI aktual sebagai strategi penting untuk meningkatkan efisiensi termal pusat data.

Hal ini sangat berarti bagi situs edge karena banyak instalasi edge memiliki anggaran daya yang terbatas.

Mengurangi kecepatan kipas yang tidak perlu juga dapat membantu mengurangi output akustik, tekanan mekanis, dan jam operasional pada kecepatan tinggi.

6.Meningkatkan Distribusi Aliran Udara di Dalam Enklosur Edge yang Kompak

Distribusi aliran udara sering kali lebih penting daripada aliran udara bebas maksimum.

Bayangkan sebuah enklosur yang berisi beberapa modul komputasi.

Bagian bawah mungkin menerima pendinginan yang memadai sementara bagian atas mengalami aliran udara yang tidak mencukupi.

Satu kipas yang terletak di tengah mungkin tidak dapat memperbaiki ketidakseimbangan ini secara efektif.

Susunan kipas memberikan lebih banyak opsi.

Kipas dapat diposisikan sesuai dengan peta termal enklosur.

Jika bagian atas menghasilkan lebih banyak panas, aliran udara tambahan dapat diarahkan ke sana.

Jika bagian tengah memiliki hambatan tekanan yang lebih tinggi, pemilihan kipas dapat disesuaikan untuk memberikan tekanan statis yang sesuai.

Inilah sebabnya mengapa insinyur harus mengevaluasi jalur aliran udara secara menyeluruh.

Pertanyaan yang relevan bukanlah sekadar:

“Berapa banyak aliran udara yang dapat dihasilkan kipas?”

Pertanyaan yang lebih baik adalah:

“Berapa banyak aliran udara berguna yang mencapai peralatan target pada tekanan yang diperlukan?”

Perbedaan ini sangat penting dalam sistem pusat data yang ringkas.

Panduan ASHRAE juga menekankan jalur aliran udara, karakteristik aliran udara peralatan, penurunan tekanan, dan pentingnya pemodelan aliran udara yang akurat.

7.Tekanan Statis Penting dalam Pendinginan Pusat Data Edge

Tekanan statis sering kali diremehkan selama pemilihan kipas.

Kipas mungkin memiliki peringkat aliran udara bebas yang mengesankan, tetapi aliran udara aktual dapat turun secara substansial ketika kipas harus mengatasi hambatan.

Sumber hambatan yang umum meliputi filter, kisi-kisi pelindung, penukar panas, lorong sempit, komponen server, transisi saluran, dan struktur penahanan.

Oleh karena itu, pemilihan kipas harus didasarkan pada kurva sistem alih-alih satu angka aliran udara.

Tim teknik harus terlebih dahulu memperkirakan aliran udara yang diperlukan.

Kemudian harus menentukan hambatan sistem yang diharapkan.

Kipas yang dipilih harus memberikan aliran udara yang diperlukan pada tekanan operasional aktual.

Susunan kipas pintar dapat lebih meningkatkan sistem ini karena beberapa kipas dapat berbagi permintaan aliran udara.

Namun, menambahkan lebih banyak kipas tidak secara otomatis menjamin kinerja yang lebih baik.

Jarak kipas, kondisi saluran masuk, kondisi saluran keluar, turbulensi, hambatan sistem, dan logika kontrol semuanya memengaruhi hasil akhir.

8.Peran Modul Kipas DC 12V Kecil

Peralatan komputasi edge yang ringkas sering kali berisi modul elektronik yang lebih kecil yang memerlukan pendinginan lokal.

Di sinilah kipas DC 12v kecil dapat berguna.

Kipas DC kecil dapat memberikan aliran udara lokal untuk modul jaringan, papan kontrol, catu daya ringkas, peralatan komunikasi, modul penyimpanan, atau elektronik tambahan.

Keunggulan utamanya adalah fleksibilitas.

Kipas DC yang ringkas dapat dipasang di tempat yang tidak memungkinkan untuk kipas yang lebih besar.

Kipas ini juga dapat beroperasi sebagai bagian dari strategi pendinginan terdistribusi.

Sebagai contoh, sebuah rak mungkin menggunakan susunan kipas yang lebih besar untuk aliran udara kabinet secara keseluruhan, sementara kipas DC yang lebih kecil memberikan pendinginan terpusat di sekitar komponen individu.

Hal ini menciptakan dua lapisan manajemen termal.

Lapisan pertama mengelola aliran udara kabinet secara keseluruhan.

Lapisan kedua menangani sumber panas lokal.

Kombinasi ini bisa sangat berguna ketika peralatan berisi beberapa komponen dengan kebutuhan termal yang sangat berbeda.

Untuk peralatan edge bertenaga DC, penggunaan kipas DC yang ringkas juga dapat menyederhanakan integrasi karena tegangan kipas dapat disesuaikan dengan arsitektur daya sistem.

9.Di Mana Kipas Blower Kecil 12V Bisa Lebih Cocok

Kipas aksial sangat baik jika kebutuhan utamanya adalah memindahkan volume udara yang besar melalui jalur aliran udara yang relatif terbuka.

Namun, beberapa aplikasi edge yang ringkas memiliki jalur aliran udara yang lebih rumit.

Sebuah kipas blower kecil 12v dapat berguna ketika udara perlu diarahkan melalui saluran sempit atau ketika tekanan yang lebih tinggi diperlukan untuk jalur aliran udara lokal tertentu.

Sebagai contoh, blower dapat digunakan untuk memindahkan udara melalui kompartemen elektronik yang sempit, saluran penukar panas, struktur filter, atau saluran udara.

Ini berarti kipas aksial dan kipas blower tidak harus saling bersaing.

Keduanya dapat menjalankan fungsi yang berbeda dalam arsitektur pendinginan yang sama.

Sistem pendinginan edge yang praktis mungkin menggunakan kipas aksial untuk aliran udara tingkat kabinet dan kipas blower ringkas untuk pendinginan tingkat komponen.

Pilihan yang tepat bergantung pada aliran udara, tekanan, ruang yang tersedia, persyaratan kebisingan, dan desain fisik saluran udara.

10.Redundansi Dan Keandalan

Keandalan adalah salah satu argumen terkuat untuk susunan kipas.

Sistem pendinginan tradisional yang didasarkan pada satu kipas mungkin memiliki arsitektur yang relatif sederhana, tetapi kipas tersebut menjadi komponen yang kritis.

Jika kipas tersebut gagal, kapasitas pendinginan dapat berkurang secara signifikan.

Arsitektur multi-kipas mendistribusikan risiko.

Misalkan sebuah susunan berisi beberapa modul kipas independen.

Jika satu modul berhenti bekerja, kipas yang tersisa dapat terus beroperasi.

Pengontrol dapat menghasilkan alarm dan memberi tahu tim pemeliharaan.

Jika sistem memiliki kapasitas cadangan yang cukup, lokasi edge dapat terus beroperasi sampai modul yang gagal dapat diganti.

Pendekatan ini sangat berguna dalam instalasi jarak jauh.

Tujuannya tidak harus membuat setiap kipas beroperasi selamanya.

Tujuannya adalah untuk mencegah kegagalan satu komponen agar tidak langsung menjadi kegagalan termal tingkat sistem.

11.Pemeliharaan Prediktif Melalui Pemantauan Kipas

Susunan kipas pintar dapat memberikan lebih banyak informasi daripada sekadar kontrol hidup dan mati sederhana.

Tergantung pada arsitektur kipas dan kontrol, pemantauan dapat mencakup umpan balik kecepatan, konsumsi arus, suhu, status alarm, tegangan, kondisi rotor terkunci, atau status komunikasi.

Parameter ini dapat membantu mengidentifikasi kondisi operasi yang tidak normal.

Sebagai contoh, kipas yang secara bertahap memerlukan arus lebih tinggi atau menghasilkan umpan balik kecepatan yang tidak normal dapat mengindikasikan masalah mekanis atau listrik yang sedang berkembang.

Sistem pemantauan dapat menandai masalah tersebut sebelum terjadi kegagalan total.

Hal ini memungkinkan tim pemeliharaan untuk merencanakan penggantian selama servis terjadwal daripada hanya merespons setelah alarm termal berbunyi.

Untuk lokasi edge jarak jauh, perbedaan ini bisa sangat signifikan.

Seorang teknisi mungkin perlu menempuh jarak yang cukup jauh untuk mencapai lokasi.

Oleh karena itu, peringatan dini dapat mengurangi intervensi darurat.

12.Pemantauan Jarak Jauh dan Kontrol Cerdas

Pusat data edge modern semakin membutuhkan visibilitas jarak jauh.

Sistem kipas cerdas dapat dihubungkan ke pengontrol lokal, BMS, DCIM, PLC, atau arsitektur pemantauan lainnya tergantung pada aplikasinya.

Sensor suhu dapat memberikan informasi waktu nyata.

Pengontrol kipas dapat menyesuaikan kecepatan.

Output alarm dapat memberi tahu operator.

Data historis dapat digunakan untuk menganalisis tren termal.

Ini menciptakan sistem pendingin yang lebih cerdas.

Alih-alih bertanya apakah kipas sedang berjalan, operator dapat mengajukan pertanyaan yang lebih berguna.

Apakah aliran udara mencukupi?

Apakah satu kipas berputar jauh lebih cepat daripada yang lain?

Apakah satu area secara konsisten lebih panas?

Apakah kecepatan kipas yang diperlukan meningkat seiring waktu?

Apakah sistem mendekati batas pendinginannya?

Pertanyaan-pertanyaan ini dapat mendukung pemeliharaan dan manajemen energi yang lebih baik.

13.Bagaimana Susunan Kipas Cerdas Membantu Mengatasi Titik Panas

Titik panas adalah salah satu risiko termal terpenting dalam lingkungan komputasi yang ringkas.

Rak dapat memiliki suhu rata-rata yang dapat diterima namun tetap berisi komponen individu yang mengalami suhu berlebih.

Inilah sebabnya mengapa pemantauan tingkat rak dan tingkat peralatan sangat berharga.

ASHRAE merekomendasikan pemantauan granular di saluran masuk rak daripada hanya mengandalkan pengukuran tingkat ruangan.

Susunan kipas cerdas dapat merespons pengukuran ini.

Jika satu sensor suhu melaporkan peningkatan suhu, pengontrol dapat meningkatkan aliran udara di zona yang sesuai.

Ini lebih tepat daripada meningkatkan aliran udara di mana-mana.

Hasilnya adalah strategi pendinginan yang lebih terarah.

14.Susunan Kipas Cerdas dan Kendala Ruang

Ruang adalah salah satu karakteristik penentu pusat data edge.

Peralatan pendingin tradisional dapat memakan area lantai yang berharga.

Susunan kipas modular dapat diintegrasikan ke dalam rak, kabinet, sistem langit-langit, sistem dinding, atau modul pendingin yang ringkas.

Solusi pendinginan edge saat ini semakin menekankan desain yang ringkas dan peralatan pendingin yang terintegrasi dekat dengan beban TI. Sebagai contoh, Vertiv menjelaskan pendinginan khusus untuk lingkungan edge dan solusi yang mengintegrasikan pendinginan ke dalam atau di sekitar infrastruktur tingkat rak.

Tren ini mendukung gagasan bahwa pendinginan harus dirancang berdasarkan kendala fisik lingkungan edge.

15.Membandingkan Kipas Konvensional dengan Susunan Kipas Cerdas

Fitur Konvensional: Kipas Tunggal, Susunan Kipas Cerdas.

Kontrol aliran udara: Biasanya sederhana, kontrol multi-zona dan kecepatan variabel.

Redundansi: Terbatas, modul kipas ganda.

Dampak kegagalan: Berpotensi tinggi, dapat didistribusikan.

Optimasi energi: Terbatas, dinamis.

Respons titik panas: Terbatas, lebih terarah.

Pemantauan jarak jauh: Opsional, lebih mudah diintegrasikan.

Pemeliharaan: Reaktif, dapat mendukung pemeliharaan prediktif.

Skalabilitas: Terbatas oleh unit tunggal, modular.

Fleksibilitas pemasangan: Sedang, tinggi.

Cocok untuk beban yang berubah-ubah: Kurang fleksibel, sangat mudah beradaptasi.

Tabel ini tidak berarti bahwa susunan kipas secara otomatis lebih baik untuk setiap aplikasi. Arsitektur harus dipilih berdasarkan aliran udara yang diperlukan, tekanan, ruang yang tersedia, persyaratan kontrol, biaya, target keandalan, dan kondisi lingkungan.

16.Cara Merancang Susunan Kipas Aliran Aksial Cerdas

Langkah pertama adalah menghitung beban panas.

Kebutuhan pendinginan perkiraan dapat diestimasi dari daya listrik yang diubah menjadi panas.

Sebagai contoh, jika kabinet edge berisi peralatan yang mengonsumsi daya listrik 5 kW, sebagian besar daya tersebut pada akhirnya menjadi panas yang harus dibuang.

Langkah selanjutnya adalah menentukan kenaikan suhu yang diperlukan.

Kebutuhan aliran udara kemudian dapat diestimasi dari beban panas dan perbedaan suhu yang diizinkan.

Namun, perhitungan ini tidak boleh dianggap sebagai pemilihan kipas akhir.

Insinyur juga harus mengevaluasi kehilangan tekanan.

Jalur aliran udara harus mencakup filter, kisi-kisi, saluran, penukar panas, hambatan peralatan, dan komponen lainnya.

Setelah titik operasi ditentukan, kurva kinerja kipas dapat dievaluasi.

Langkah selanjutnya adalah memutuskan jumlah modul kipas.

Lebih banyak kipas dapat memberikan redundansi dan fleksibilitas kontrol, tetapi jumlah kipas yang berlebihan dapat meningkatkan biaya, kompleksitas pengkabelan, dan persyaratan integrasi sistem.

Arsitektur kontrol kemudian harus ditentukan.

Sistem dapat menggunakan umpan balik suhu, umpan balik kecepatan, kontrol PWM, kontrol tegangan, antarmuka komunikasi, atau metode lain tergantung pada aplikasinya.

17.1 Jumlah Kipas

Jumlah kipas harus didasarkan pada aliran udara yang diperlukan dan strategi redundansi.

Sistem enam kipas, misalnya, dapat dirancang agar lima kipas menyediakan kebutuhan operasi normal sementara yang keenam menyediakan kapasitas cadangan.

Konfigurasi yang tepat bergantung pada sistemnya.

17.2 Kecepatan Kipas

Kipas tidak harus selalu berjalan pada kecepatan maksimum secara terus-menerus.

Operasi kecepatan variabel memungkinkan output pendinginan mengikuti permintaan termal.

17.3 Arah Aliran Udara

Arah aliran udara harus sesuai dengan desain peralatan.

Sebagian besar peralatan TI modern menggunakan aliran udara dari depan ke belakang, meskipun beberapa peralatan telekomunikasi dan sakelar jaringan mungkin menggunakan pola aliran udara yang berbeda.

17.4 Kebisingan

Peralatan edge terkadang dapat dipasang di kantor, bangunan komersial, atau lingkungan lain yang ditempati.

Kecepatan kipas, desain bilah, struktur bantalan, getaran, metode pemasangan, dan turbulensi aliran udara semuanya dapat memengaruhi kinerja akustik.

17.5 Perlindungan

Untuk pemasangan yang terpapar debu, kelembapan, atau lingkungan industri, kipas mungkin memerlukan desain perlindungan yang sesuai.

Tingkat perlindungan yang diperlukan harus ditentukan berdasarkan lingkungan pemasangan yang sebenarnya.

18.Contoh Penerapan Praktis

Pertimbangkan kabinet komputasi tepi (edge computing) ringkas yang dipasang di fasilitas komunikasi jarak jauh.

Kabinet tersebut berisi peralatan jaringan, modul komputasi, sistem catu daya, dan peralatan pemantauan.

Total beban TI berubah sepanjang hari.

Selama periode lalu lintas rendah, peralatan menghasilkan panas yang relatif sedikit.

Selama lalu lintas puncak, beban termal meningkat.

Sistem pendingin konvensional mungkin mengoperasikan beberapa kipas pada kecepatan tetap.

Pendekatan ini sederhana tetapi dapat mengonsumsi daya yang tidak perlu selama periode beban rendah.

Susunan kipas pintar dapat membagi kabinet menjadi zona-zona termal.

Sensor suhu dipasang di dekat peralatan penting.

Selama beban rendah, hanya sebagian dari susunan kipas yang beroperasi pada kecepatan yang dikurangi.

Saat suhu naik, kipas tambahan akan mulai beroperasi secara otomatis.

Jika satu kipas melaporkan kerusakan, pengontrol akan meningkatkan output kipas yang tersisa dan menghasilkan alarm.

Ketika beban berkurang, pengontrol secara bertahap mengurangi aliran udara.

Contoh ini menunjukkan nilai utama dari manajemen aliran udara cerdas.

Sistem tidak hanya sekadar menyediakan aliran udara maksimum.

Sistem menyediakan aliran udara yang dibutuhkan oleh peralatan pada saat dibutuhkan.

19.Contoh Konfigurasi Produk Dari China Chungfo Fan

China Chungfo Fan mengembangkan dan memproduksi kipas DC dan AC, blower, kipas aliran silang (cross-flow), kipas aksial, kipas tanpa bingkai, serta motor DC dan AC untuk berbagai aplikasi industri dan komersial.

Untuk aplikasi komputasi tepi dan pendinginan elektronik, kipas yang tepat harus dipilih berdasarkan kebutuhan sistem yang sebenarnya, bukan hanya berdasarkan ukuran.

Kipas DC ringkas dapat dipertimbangkan untuk pendinginan lokal di dalam penutup jaringan.

Kipas aksial dengan aliran udara yang lebih tinggi dapat dipertimbangkan untuk aliran udara tingkat kabinet.

Blower ringkas dapat dipertimbangkan jika jalur aliran udara memerlukan tekanan yang lebih tinggi atau pengiriman udara terarah.

China Chungfo Fan mengoperasikan struktur manufaktur terintegrasi yang mencakup desain dan pengembangan produk, pengembangan cetakan, pencetakan injeksi, SMT, perakitan produk jadi, penjualan, dan dukungan purnajual.

Kemampuan produksinya mencakup lini SMT otomatis dan peralatan pengujian seperti peralatan pengujian keseimbangan dinamis, peralatan pengujian semprotan garam, peralatan pengujian terowongan angin dan tekanan, ruang suhu tinggi dan rendah, fasilitas pengujian kebisingan, peralatan pengujian RoHS, pengukur Gauss, serta peralatan pengujian suhu dan kelembapan konstan.

Perusahaan juga memiliki pengalaman dalam kebutuhan kipas yang disesuaikan, termasuk tegangan, arus, kecepatan, spesifikasi aliran udara, kabel, konektor, dan konfigurasi struktural yang berbeda.

Untuk proyek pendinginan pusat data tepi, jenis kustomisasi ini dapat berguna karena ruang pemasangan dan jalur aliran udara yang tersedia dapat bervariasi secara signifikan dari satu penutup ke penutup lainnya.

20.Parameter Pemilihan Produk Untuk Kipas Pusat Data Tepi

Saat memilih kipas untuk aplikasi komputasi tepi, teknisi harus mengevaluasi beberapa parameter secara bersamaan.

Aliran udara adalah parameter pertama.

Ini menunjukkan volume udara yang dapat dipindahkan oleh kipas.

Tekanan statis adalah parameter kedua.

Ini menunjukkan kemampuan kipas untuk mempertahankan aliran udara terhadap hambatan.

Tegangan adalah parameter penting lainnya.

Sistem ringkas mungkin menggunakan arsitektur daya 12 V, 24 V, atau DC lainnya.

Konsumsi arus juga harus dievaluasi karena secara langsung memengaruhi desain kelistrikan dan daya operasional.

Kecepatan rotasi berguna untuk memahami potensi aliran udara, tetapi RPM saja tidak dapat menentukan kinerja pendinginan yang sebenarnya.

Kebisingan menjadi penting ketika peralatan edge dipasang di dekat orang.

Jenis bantalan dapat memengaruhi masa pakai, kebisingan, dan karakteristik operasional.

Suhu operasional harus sesuai dengan lingkungan yang dituju.

Persyaratan perlindungan juga harus dievaluasi.

Terakhir, fungsi kontrol dan umpan balik harus dipertimbangkan jika kipas akan menjadi bagian dari susunan cerdas.

21.Mengapa Kipas DC Kecil Dapat Melengkapi Kipas Pendingin yang Lebih Besar

Sistem pendingin yang besar dan kipas pendingin lokal yang kecil tidak selalu memiliki tujuan yang sama.

Kipas yang lebih besar menangani aliran udara secara keseluruhan.

Kipas yang lebih kecil menangani masalah termal setempat.

Sebagai contoh, pengontrol jaringan yang ringkas mungkin memerlukan aliran udara tambahan meskipun aliran udara kabinet utama sudah memadai.

Sebuah kipas DC kecil dapat menyediakan aliran udara setempat ini.

Strategi berlapis ini dapat mengurangi kebutuhan untuk mendinginkan seluruh penutup secara berlebihan hanya karena satu komponen kecil memerlukan pendinginan tambahan.

Oleh karena itu, hal ini dapat mendukung desain sistem yang lebih efisien.

22.Keunggulan Pemeliharaan Susunan Kipas Modular

Pemeliharaan adalah pertimbangan penting lainnya.

Susunan kipas modular memungkinkan modul kipas individu diganti daripada harus mengganti seluruh unit pendingin.

Hal ini dapat menyederhanakan manajemen suku cadang.

Bagi perusahaan yang mengoperasikan banyak lokasi edge yang tersebar secara geografis, modul kipas yang terstandarisasi juga dapat membuat prosedur pemeliharaan menjadi lebih konsisten.

Teknisi dapat mengganti modul yang rusak dan mengembalikan lokasi ke operasi normal dengan lebih cepat.

Strategi pemeliharaan yang tepat bergantung pada desain mekanis dan apakah susunan kipas mendukung penggantian hot-swappable.

23.Skalabilitas Untuk Beban Edge Computing di Masa Depan

Beban kerja edge computing tidak bersifat statis.

Kabinet yang didinginkan dengan memadai saat ini mungkin memerlukan kapasitas pendinginan lebih setelah server, peralatan komunikasi, penyimpanan, atau modul pemrosesan AI tambahan dipasang.

Susunan kipas modular menyediakan jalur potensial untuk penskalaan.

Modul kipas tambahan terkadang dapat ditambahkan selama desain ulang sistem.

Sebagai alternatif, kipas yang ada dapat beroperasi pada kecepatan yang lebih tinggi jika kapasitas yang tersedia mencukupi.

Modularitas ini dapat bermanfaat bagi perencana infrastruktur yang ingin menghindari penggantian total sistem pendingin setiap kali beban TI berubah.

24.Hubungan Antara Efisiensi Pendinginan Dan Keandalan Peralatan

Efisiensi pendinginan tidak boleh dievaluasi hanya berdasarkan konsumsi energi.

Tujuan utamanya adalah menjaga peralatan tetap dalam kondisi operasional yang diperlukan.

Jika aliran udara terlalu rendah, suhu komponen dapat meningkat.

Jika aliran udara berlebihan, konsumsi energi dan keluaran akustik mungkin meningkat secara tidak perlu.

Sistem yang ideal menyeimbangkan keamanan termal dan efisiensi energi.

Inilah mengapa kontrol cerdas itu penting.

Susunan kipas harus terus beradaptasi dengan kondisi pengoperasian yang sebenarnya.

ASHRAE mendeskripsikan manajemen termal sebagai keseimbangan antara suhu komponen, kinerja peralatan, dan konsumsi daya.

25.Kesalahan Umum Saat Meningkatkan Susunan Kipas

Salah satu kesalahan umum adalah memilih kipas hanya berdasarkan CFM udara bebas.

Kesalahan lainnya adalah mengabaikan tekanan statis.

Kesalahan ketiga adalah memasang lebih banyak kipas tanpa menganalisis distribusi aliran udara.

Kesalahan keempat adalah mengoperasikan setiap kipas pada kecepatan maksimum.

Kesalahan kelima adalah gagal menyediakan umpan balik sensor yang memadai.

Kesalahan keenam adalah mengabaikan arah aliran udara.

Kesalahan ketujuh adalah mengabaikan kebisingan dan getaran.

Kesalahan kedelapan adalah gagal merencanakan kegagalan kipas.

Kesalahan kesembilan adalah memilih kipas yang pas secara mekanis tetapi tidak memenuhi titik pengoperasian yang diperlukan.

Kesalahan kesepuluh adalah memperlakukan sistem pendingin sebagai komponen terisolasi, bukan sebagai bagian dari arsitektur termal yang lengkap.

26.Cara Mengevaluasi Apakah Peningkatan Diperlukan

Pusat data edge harus mempertimbangkan untuk meningkatkan arsitektur kipasnya ketika satu atau lebih kondisi berikut terjadi.

Suhu saluran masuk peralatan menjadi tidak stabil.

Titik panas muncul berulang kali.

Kipas beroperasi pada kecepatan maksimum untuk waktu yang lama.

Konsumsi energi pendinginan meningkat.

Sistem pendingin yang ada memiliki satu titik kegagalan.

Pemeliharaan memerlukan pemeriksaan manual yang sering.

Pemantauan jarak jauh tidak memadai.

Beban komputasi meningkat.

Penutup memiliki ruang terbatas.

Sistem aliran udara saat ini tidak dapat diperluas dengan mudah.

Jika beberapa kondisi ini ada, susunan kipas cerdas dapat memberikan arsitektur pendinginan yang lebih fleksibel.

FAQ

27.1 Apa Itu Susunan Kipas Aliran Aksial Cerdas?

Susunan kipas aliran aksial cerdas adalah sekelompok kipas aliran aksial yang beroperasi di bawah kontrol terkoordinasi. Sistem dapat menggunakan suhu, kecepatan, arus, atau umpan balik lainnya untuk menyesuaikan pengoperasian kipas sesuai dengan permintaan pendinginan.

27.2 Mengapa Menggunakan Banyak Kipas Daripada Satu Kipas Besar?

Banyak kipas dapat memberikan redundansi yang lebih besar, kontrol aliran udara yang lebih fleksibel, zonasi yang lebih mudah, dan pemeliharaan yang berpotensi lebih mudah. Pilihan yang tepat bergantung pada aliran udara sistem, tekanan, ruang, biaya, dan persyaratan keandalan.

27.3 Bisakah Susunan Kipas Mengurangi Konsumsi Energi?

Bisa. Jika dikombinasikan dengan kontrol kecepatan variabel dan umpan balik suhu yang sesuai, sistem dapat mengurangi aliran udara selama periode permintaan termal rendah alih-alih mengoperasikan setiap kipas secara terus-menerus pada kecepatan maksimum.

27.4 Apakah Kipas DC Kecil Berguna di Pusat Data Edge?

Ya. Kipas DC yang ringkas dapat memberikan pendinginan lokal untuk peralatan jaringan, elektronik kontrol, modul daya, perangkat penyimpanan, dan komponen lain di mana aliran udara tingkat kabinet tidak mencukupi.

27.5 Kapan Blower Harus Digunakan Daripada Kipas Aksial?

Blower dapat dipertimbangkan jika aplikasi memerlukan aliran udara yang lebih terarah atau tekanan yang lebih tinggi melalui jalur aliran udara yang sempit atau terbatas. Kipas aksial umumnya lebih cocok untuk memindahkan volume udara yang lebih besar melalui jalur yang relatif terbuka.

27.6 Apakah Susunan Kipas Memerlukan Sensor Suhu?

Susunan cerdas sangat diuntungkan oleh umpan balik suhu. Sensor memungkinkan sistem kontrol untuk merespons kondisi termal aktual alih-alih hanya mengandalkan pengoperasian kecepatan tetap.

27.7 Bagaimana Redundansi Kipas Meningkatkan Keandalan?

Jika satu kipas gagal, kipas lain dapat terus beroperasi jika kapasitas cadangan yang cukup telah dirancang ke dalam sistem. Pengontrol juga dapat menghasilkan alarm agar personel pemeliharaan dapat mengganti unit yang rusak.

27.8 Tegangan Berapa yang Harus Digunakan Untuk Kipas Edge Data Center?

Tidak ada persyaratan tegangan universal. Tegangan yang tepat bergantung pada arsitektur kelistrikan peralatan. Konfigurasi DC yang umum mencakup 12 V dan 24 V, namun pemilihan akhir harus mengikuti desain daya sistem.

27.9 Mana yang Lebih Penting, Aliran Udara Atau Tekanan Statis?

Keduanya penting. Kipas harus menyediakan aliran udara yang diperlukan pada tekanan sistem yang sebenarnya. Memilih kipas hanya berdasarkan aliran udara bebas dapat mengakibatkan pendinginan dunia nyata yang tidak mencukupi.

27.10 Bisakah China Chungfo Fan Menyesuaikan Kipas Pendingin Untuk Aplikasi Edge?

Ya. China Chungfo Fan dapat mendukung kebutuhan kipas yang disesuaikan yang mencakup dimensi, tegangan, arus, kecepatan, aliran udara, kabel, konektor, dan spesifikasi struktural atau kelistrikan lainnya, tergantung pada persyaratan proyek.

Kesimpulan Akhir

Kebutuhan pendinginan edge data center terus berubah seiring dengan semakin padatnya peralatan komputasi, beban kerja yang semakin dinamis, serta instalasi yang menjadi lebih kecil dan tersebar secara geografis.

Kipas kecepatan tetap konvensional mungkin masih cocok untuk aplikasi sederhana, namun lingkungan edge yang lebih menuntut dapat memperoleh manfaat dari arsitektur susunan kipas yang terkoordinasi.

Nilai dari susunan Axial Flow Fan yang cerdas bukan sekadar karena berisi lebih banyak kipas.

Nilai sebenarnya berasal dari penggabungan beberapa modul aliran udara dengan kontrol cerdas, pemantauan termal, redundansi, dan distribusi aliran udara yang fleksibel.

Jika dirancang dengan benar, sistem dapat menyediakan aliran udara di tempat yang dibutuhkan, mengurangi pengoperasian yang tidak perlu saat permintaan pendinginan rendah, merespons titik panas, menoleransi kegagalan kipas individu, dan menyederhanakan pemeliharaan.

Kipas DC yang ringkas dapat mendukung pendinginan lokal, sementara solusi blower dapat mengatasi jalur aliran udara terbatas yang memerlukan tekanan tambahan atau aliran udara terarah.

Untuk edge data center, strategi pendinginan yang paling efektif belum tentu sistem dengan kipas terbesar atau aliran udara teoretis tertinggi.

Sistem tersebut adalah sistem yang menyediakan aliran udara yang tepat, pada tekanan yang tepat, di lokasi yang tepat, pada waktu yang tepat.

Seiring dengan terus berkembangnya edge computing ke dalam telekomunikasi, otomatisasi industri, ritel, transportasi, layanan kesehatan, manufaktur cerdas, dan aplikasi terdistribusi lainnya, manajemen termal cerdas akan menjadi semakin penting.

Susunan kipas yang dirancang dengan cermat dapat menjadi jembatan praktis antara pendinginan udara tradisional dan manajemen termal cerdas yang lebih canggih.

Bagi produsen dan integrator sistem, kuncinya adalah mengevaluasi jalur aliran udara secara lengkap, beban termal, strategi kontrol, persyaratan redundansi, kondisi lingkungan, dan rencana pemeliharaan jangka panjang sebelum memilih arsitektur kipas akhir.

Pendekatan tersebut dapat membantu menciptakan sistem pendingin edge yang lebih mudah beradaptasi, mudah dipelihara, dan selaras dengan kebutuhan aktual infrastruktur komputasi terdistribusi modern.
