Seiring dengan terus berkembangnya otomatisasi industri, manufaktur cerdas, elektronika daya, energi terbarukan, telekomunikasi, dan sistem kontrol cerdas, komponen elektronik semakin banyak dipasang di dalam penutup industri kompak dan kabinet kontrol. Penggerak frekuensi variabel, penggerak servo, catu daya, relai, kontaktor, modul komunikasi, inverter, dan komponen elektronika daya lainnya semuanya menghasilkan panas selama operasi normal.

Ketika panas ini tidak dapat dibuang secara efektif, suhu internal penutup secara bertahap meningkat. Panas berlebih dapat memengaruhi kinerja komponen, mempercepat penuaan, mengurangi masa pakai operasi, meningkatkan tingkat kegagalan, dan pada akhirnya memengaruhi keandalan seluruh sistem industri.

Untuk alasan ini, memilih kipas pendingin penutup yang tepat merupakan bagian penting dari desain peralatan industri. Pemilihan kipas tidak boleh hanya didasarkan pada ukuran fisik atau aliran udara maksimum. Insinyur juga perlumengevaluasi beban panas, aliran udara, tekanan statis, arah aliran udara, tegangan, kebisingan, ruang pemasangan, kondisi lingkungan, kebutuhan pemeliharaan, dan keandalan jangka panjang.

Sistem pendinginan yang dirancang dengan baik dapat membantu menjaga suhu internal yang stabil, melindungi komponen elektronik sensitif, mengurangi waktu henti yang tidak terduga, dan meningkatkan keandalan keseluruhan peralatan industri.

Mengapa Penutup Elektronik Industri Membutuhkan Kipas Pendingin?

Peralatan elektronik industri terus menghasilkan panas selama operasi. Hal ini terutama penting untuk penggerak frekuensi variabel, penggerak servo, catu daya, inverter, konverter, transformator, dan komponen elektronika daya tinggi lainnya.

Selama konversi dan transmisi energi listrik, sebagian energi pasti berubah menjadi panas. Ketika komponen-komponen ini dipasang di dalam penutup tertutup atau semi tertutup, panas yang dihasilkan dapat terakumulasi.

Jika panas tidak dibuang secara efisien, suhu di dalam kabinet dapatmenjadi jauh lebih tinggi daripada suhu lingkungan.

Suhu operasi yang tinggi dapat memengaruhi banyak komponen elektronik. Kapasitor dapat mengalami penuaan lebih cepat, perangkat semikonduktor dapat beroperasi mendekati batas termalnya, modul daya dapat mengalami peningkatan tekanan termal, dan rangkaian kontrol dapat menjadi kurang stabil.

Untuk peralatan yang dirancang beroperasi terus menerus selama banyak jam atau bahkan sepanjang waktu, manajemen termal menjadi bagian penting dari keandalan produk.

Tujuan dasar kipas pendingin penutup adalah menciptakan aliran udara paksa yang terkendali. Udara lingkungan yang relatif dingin masuk ke penutup, melewati komponen penghasil panas, menyerap panas, lalu keluar melalui lubang pembuangan.

Namun, pendinginan yang efektif bukan hanya tentang memindahkan udara. Aliran udara harus diarahkan melalui area tempat panas sebenarnya dihasilkan.

Inilah alasan pemilihan kipas dan desain aliran udara penutup harus selalu dipertimbangkan secara bersamaan.

Mulai Dengan Beban Panas

Sebelum memilih kipas pendingin, insinyur harus terlebih dahulu menentukan berapa banyak panas yang dihasilkan di dalam penutup.

Ini merupakan salah satu langkah terpenting dalam desain termal dan terkadang terabaikan.

Beberapa produsen peralatan memilih kipas terutama berdasarkan dimensi kabinet. Namun, ukuran kabinet saja tidak menentukan kebutuhan pendinginan.

Penutup besar yang hanya berisi beberapa komponen elektronik berdaya rendah mungkin memiliki beban termal yang relatif rendah. Sebaliknya, kabinet kompak yang berisi beberapa penggerak frekuensi variabel, catu daya, penggerak servo, dan modul daya dapat menghasilkan panas dalam jumlah besar.

Oleh karena itu, langkah pertama harus mengidentifikasi sumber panas utama.

Komponen penghasil panas yang umum meliputi penggerak frekuensi variabel, penggerak servo, catu daya switching, transformator, inverter, kontaktor, relai, dan modul semikonduktor daya.

Total kehilangan panas dari komponen-komponen ini kemudian dapat diperkirakan dan dibandingkan dengan suhu internal maksimum yang diizinkan.

Suhu lingkungan juga harus dipertimbangkan.

Sebagai contoh, peralatan yang dipasang di ruangan dengan pengaturan suhu mungkin memiliki kebutuhan pendinginan yang sangat berbeda dibandingkan peralatan yang dipasang di bengkel manufaktur yang panas.

Ketika suhu lingkungan meningkat, perbedaan suhu yang tersedia antara bagian dalam dan luar penutup menjadi lebih kecil. Akibatnya, sistem pendinginan mungkin perlu memindahkan lebih banyak udara atau menggunakan metode manajemen termal yang berbeda.

Mengapa Aliran Udara Penting

Aliran udara adalah salah satu spesifikasi yang paling umum digunakan saat memilih kipas pendingin.

Hal ini menunjukkan berapa banyak udara yang dapat dipindahkan kipas dalam periode waktu tertentu. Aliran udara yang cukup membantu membawa panas menjauh dari komponen elektronik dan mengganti udara internal yang lebih hangat dengan udara lingkungan yang lebih dingin.

Namun, aliran udara yang lebih tinggi tidak secara otomatis berarti pendinginan yang lebih baik.

Jika kipas menghasilkan jumlah udara yang sangat besar tetapi aliran udara tersebut tidak melewati sumber panas utama, efek pendinginan sebenarnya mungkin tetap buruk.

Sebagai contoh, jika lubang masuk dan keluar udara terletak terlalu dekat satu sama lain, udara dingin yang masuk dapat langsung bergerak menuju lubang pembuangan. Hal ini menciptakan jalur aliran udara yang tidak efisien.

Kipas mungkin beroperasi dengan benar, tetapi hanya jumlah udara yang terbatas yang benar-benar melewati area yang berisi komponen paling panas.

Inilah alasan arah aliran udara dan penempatan kipas sama pentingnya dengan nilai aliran udara itu sendiri.

Tekanan Statis Sama Pentingnya

Tekanan statis adalah spesifikasi penting lain yang tidak boleh diabaikan.

Dalam penutup industri nyata, udara jarang bergerak melalui ruang yang sepenuhnya terbuka. Sebaliknya, udara mungkin perlu melewati filter, kisi pelindung, pendingin, bukaan ventilasi sempit, kabel, komponen elektronik, dan struktur lainnya.

Semua komponen ini menciptakan hambatan terhadap aliran udara.

Ketika hambatan sistem meningkat, aliran udara aktual yang dihasilkan oleh kipas akan berkurang.

Oleh karena itu, kipas dengan peringkat aliran udara bebas tinggi dapat bekerja buruk setelah pemasangan jika tidak memiliki kemampuan tekanan statis yang memadai.

Inilah alasan mengapa teknisi harus meninjau kurva kinerja kipas, bukan hanya melihat aliran udara maksimum.

Hubungan antara aliran udara dan tekanan statis memberikan indikasi yang jauh lebih baik tentang bagaimana kipas akan bekerja dalam ruang tertutup yang sebenarnya.

Untuk kabinet kontrol yang berisi filter, komponen elektronik padat, atau bukaan ventilasi terbatas, kipas dengan kinerja tekanan statis yang lebih kuat mungkin menjadi pilihan yang lebih baik.

Mengapa Kabinet VFD Memerlukan Perhatian Pendinginan Khusus

Penggerak frekuensi variabel termasuk salah satu sumber panas yang paling umum di dalam kabinet kontrol industri.

VFD mengatur kecepatan motor dan daya keluaran dengan mengendalikan energi listrik. Selama proses ini, kehilangan daya menghasilkan panas.

Ketika satu atau lebih VFD dipasang di dalam ruang tertutup yang sama, beban termal internal dapat menjadi signifikan.

Jika panas yang dihasilkan tidak dapat dibuang secara efektif, suhu kabinet dapat meningkat dan memengaruhi lingkungan pengoperasian penggerak.

Karena alasan ini, kabinet VFD memerlukan perencanaan ventilasi yang cermat.

Desain yang umum menempatkan saluran masuk udara di dekat bagian bawah kabinet dan kipas pembuangan di dekat bagian atas.

Udara sekitar yang lebih dingin masuk dari area bawah, melewati VFD dan komponen penghasil panas lainnya, menjadi lebih hangat, lalu naik menuju bagian atas tempat kipas pembuangan mengeluarkannya.

Susunan ini memanfaatkan kecenderungan alami udara hangat untuk naik sekaligus ventilasi paksa secara aktif membuang panas yang terakumulasi.

Namun, susunan aliran udara yang tepat harus selalu ditentukan berdasarkan tata letak internal kabinet yang sebenarnya.

Cara Memilih Kipas Pembuangan VFD

Memilih kipas pembuangan VFD yang sesuai memerlukan lebih dari sekadar memeriksa peringkat aliran udara maksimum.

Teknisi harus terlebih dahulu menentukan total panas yang dihasilkan oleh VFD dan komponen lainnya.

Ukuran ruang tertutup, suhu sekitar, suhu internal yang diizinkan, area saluran masuk, area saluran keluar, hambatan filter, dan jalur aliran udara internal kemudian harus dipertimbangkan.

Kesalahan umum adalah memasang kipas pembuangan yang kuat tanpa menyediakan kapasitas saluran masuk yang memadai.

Jika kipas pembuangan mencoba mengeluarkan lebih banyak udara daripada yang dapat disediakan oleh sistem saluran masuk, ruang tertutup dapat mengalami tekanan negatif berlebih. Hal ini dapat mengurangi aliran udara aktual dan membatasi kinerja pendinginan.

Oleh karena itu, sisi saluran masuk dan pembuangan harus dirancang sebagai satu sistem ventilasi yang lengkap.

Dalam lingkungan berdebu, filter saluran masuk mungkin diperlukan untuk mencegah kontaminan masuk ke dalam kabinet. Namun, filter menciptakan hambatan tambahan, yang berarti kipas yang dipilih harus memiliki tekanan statis yang cukup.

Ketika filter menjadi kotor, hambatan meningkat lebih lanjut. Oleh karena itu, rencana pemeliharaan harus dibuat untuk pemeriksaan dan pembersihan atau penggantian.

Apakah Kipas Pendingin 5 Volt Cocok untuk Peralatan Industri?

Kipas pendingin tegangan rendah semakin umum digunakan karena peralatan elektronik menjadi lebih kecil dan lebih ringkas.

Sebuah kipas pendingin 5 volt dapat sesuai untuk sistem elektronik kecil, papan kontrol, modul komunikasi, perangkat tertanam, instrumentasi, dan peralatan lain yang diberi daya oleh catu daya DC 5 V.

Dibandingkan dengan kabinet industri besar, aplikasi ini sering memiliki ruang pemasangan yang sangat terbatas.

Oleh karena itu, dimensi kipas, ketebalan, tegangan, arus, aliran udara, tekanan statis, kebisingan, dan kinerja saat mulai beroperasi semuanya dapat menjadi kriteria pemilihan yang penting.

Jika sistem elektronik sudah menyediakan catu daya 5 V yang stabil, penggunaan kipas yang kompatibel dapat menyederhanakan desain kelistrikan secara keseluruhan.

Namun, teknisi tidak boleh memilih kipas hanya berdasarkan tegangan.

Aliran udara yang diperlukan tetap harus cukup untuk membuang panas yang dihasilkan. Tekanan statis harus dievaluasi jika kipas beroperasi di belakang kisi atau filter.

Arus operasi juga harus kompatibel dengan catu daya peralatan.

Untuk aplikasi yang memerlukan operasi terus-menerus, masa pakai operasi dan keandalan harus mendapat perhatian yang sama seperti kompatibilitas kelistrikan.

Kipas Pendingin AC Dibandingkan dengan Kipas Pendingin DC

Kipas pendingin industri umumnya dapat dikategorikan berdasarkan catu dayanya sebagai kipas AC dan kipas DC.

Kipas AC biasanya digunakan dalam kabinet kontrol industri, peralatan listrik, sistem distribusi, peralatan ventilasi industri, dan aplikasi yang memiliki catu daya AC yang tersedia dengan mudah.

Kipas DC banyak digunakan dalam peralatan elektronik, perangkat komunikasi, papan kontrol, sistem tertanam, instrumen, dan peralatan yang sudah memiliki catu daya DC tegangan rendah.

Jika sebuah mesin sudah menyediakan sumber daya DC 12 V atau 24 V, memilih kipas DC yang kompatibel dapat menyederhanakan arsitektur daya.

Jika peralatan dirancang menggunakan catu daya AC, kipas AC dapat memberikan solusi yang lebih praktis.

Tidak ada satu jenis kipas yang ideal untuk setiap aplikasi industri.

Pemilihan yang tepat bergantung pada arsitektur kelistrikan, kebutuhan termal, lingkungan pemasangan, ruang yang tersedia, dan kondisi operasi yang diharapkan.

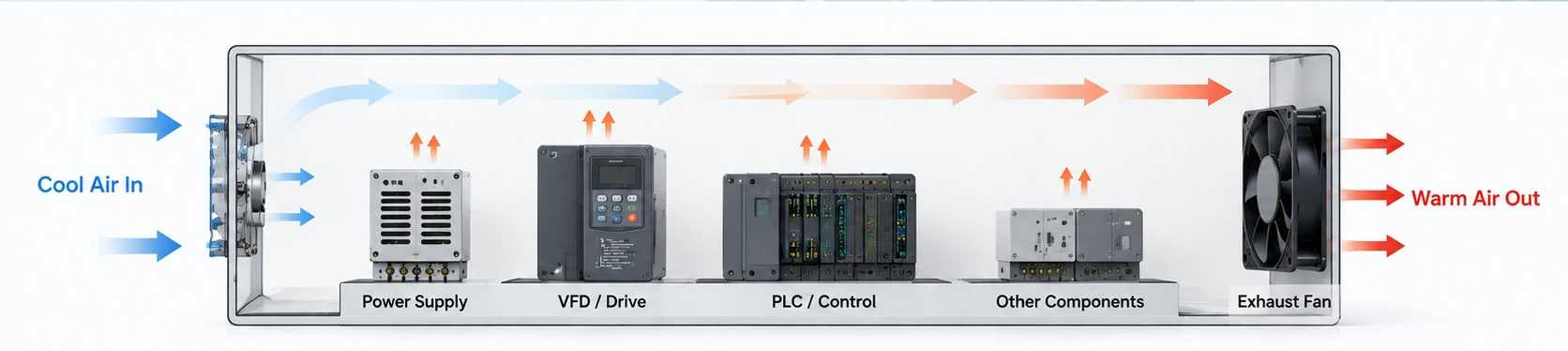

Mengapa Arah Aliran Udara Penting

Arah aliran udara memiliki pengaruh langsung terhadap kinerja termal.

Casing yang dirancang dengan baik harus menciptakan jalur aliran udara yang jelas dan berkelanjutan.

Udara yang lebih dingin harus masuk ke dalam casing, melewati area utama yang menghasilkan panas, lalu keluar melalui sisi pembuangan.

Jika jalur aliran udara dirancang dengan buruk, titik panas lokal dapat terjadi.

Sebagai contoh, jika komponen terpanas berada di bagian atas kabinet tetapi kipas pembuangan dipasang di dekat bagian bawah, udara panas dapat tetap terperangkap di bagian atas.

Untuk kabinet kontrol vertikal, susunan pemasukan udara di bagian bawah dan pembuangan udara di bagian atas sering digunakan.

Namun, tata letak internal harus selalu dipertimbangkan.

Jika beberapa sumber panas tersebar di berbagai area, pengelolaan aliran udara tambahan mungkin diperlukan.

Partisi internal, saluran udara, penyekat aliran, atau beberapa kipas terkadang dapat digunakan untuk menciptakan jalur aliran udara yang lebih terkendali.

Apakah Filter Mengurangi Kinerja Kipas?

Ya.

Filter membantu mencegah debu dan kontaminan masuk ke dalam casing, tetapi juga menciptakan hambatan terhadap aliran udara.

Saat debu menumpuk pada permukaan filter, hambatan aliran udara dapat meningkat lebih lanjut.

Jika kipas tidak memiliki kemampuan tekanan statis yang cukup, aliran udara aktual dapat berkurang secara signifikan saat filter menjadi kotor.

Karena alasan ini, teknisi harus mempertimbangkan kehilangan tekanan filter selama proses pemilihan kipas.

Material filter, area filter, tingkat kontaminasi yang diperkirakan, dan interval perawatan juga harus dipertimbangkan.

Dalam lingkungan industri dengan tingkat kontaminasi tinggi, pembersihan atau penggantian filter secara berkala sangat penting.

Filter yang kotor dapat mengurangi kinerja seluruh sistem ventilasi meskipun kipas pendingin itu sendiri tetap beroperasi secara normal.

Kondisi Lingkungan untuk Kipas Pendingin Industri

Lingkungan industri umumnya lebih menuntut dibandingkan aplikasi kantor atau elektronik konsumen.

Peralatan dapat terpapar debu, kabut minyak, kelembapan, suhu tinggi, suhu rendah, getaran, dan kontaminan lainnya.

Kondisi ini dapat memengaruhi kinerja dan masa pakai kipas pendingin.

Debu dapat menumpuk pada bilah dan mengubah keseimbangan impeler, yang berpotensi meningkatkan getaran.

Kabut minyak dapat menempel pada komponen kipas dan menarik debu tambahan.

Kelembapan dapat memengaruhi motor, sambungan listrik, komponen sirkuit, dan struktur logam.

Oleh karena itu, pemilihan kipas harus mempertimbangkan lingkungan operasi yang sebenarnya.

Peralatan industri luar ruangan memerlukan pertimbangan tambahan.

Hujan, kelembapan, kondensasi, perubahan suhu, sinar matahari, dan persyaratan perlindungan lingkungan semuanya dapat memengaruhi sistem pendinginan.

Kipas yang dirancang untuk lingkungan dalam ruangan tidak boleh langsung digunakan pada casing luar ruangan tanpa mengevaluasi persyaratan lingkungan.

Mengapa Kebisingan Penting

Kinerja pendinginan bukan satu-satunya pertimbangan.

Kebisingan mungkin bukan masalah utama di pabrik besar, tetapi dapat menjadi penting untuk peralatan laboratorium, instrumen pengujian, peralatan medis, mesin yang berdekatan dengan kantor, dan produk industri yang dioperasikan di dekat pekerja.

Kebisingan kipas dipengaruhi oleh kecepatan putaran, geometri bilah, konstruksi motor, desain bantalan, hambatan aliran udara, getaran, dan struktur pemasangan.

Secara umum, kecepatan kipas yang lebih tinggi dapat memberikan aliran udara yang lebih besar, tetapi juga dapat menghasilkan lebih banyak kebisingan aerodinamis dan mekanis.

Oleh karena itu, teknisi harus memilih kecepatan operasi yang sesuai alih-alih sekadar memilih kecepatan tertinggi yang tersedia.

Pemasangan kipas juga penting.

Jika struktur pemasangan tidak stabil, getaran dapat diteruskan ke kabinet dan menimbulkan kebisingan mekanis tambahan.

Struktur pemasangan yang dirancang dengan baik dapat membantu meningkatkan kinerja akustik dan stabilitas mekanis.

Bagaimana Desain Bantalan Memengaruhi Keandalan Kipas

Sistem bantalan merupakan faktor penting dalam keandalan jangka panjang sebuah kipas pendingin.

Peralatan industri sering beroperasi dalam waktu lama, terkadang secara terus-menerus selama ribuan jam.

Selama waktu tersebut, bantalan harus menahan rotasi terus-menerus dan beban mekanis.

Teknologi bantalan yang berbeda memiliki karakteristik yang berbeda dalam hal masa pakai operasi, kebisingan, kinerja suhu, orientasi pemasangan, dan kesesuaian aplikasi.

Karena alasan ini, pemilihan kipas industri tidak boleh hanya berfokus pada aliran udara dan kecepatan.

Struktur bantalan dan perkiraan masa pakai operasi juga harus dipertimbangkan.

Untuk kabinet kontrol yang dirancang untuk operasi terus-menerus, bantalan yang andal dan desain motor yang stabil dapat membantu mengurangi risiko kegagalan kipas seiring waktu.

Cara Menentukan Ukuran Kipas yang Tepat

Kabinet elektronik industri sering memiliki ruang internal yang terbatas.

Oleh karena itu, dimensi kipas harus sesuai dengan struktur kabinet dan area pemasangan yang tersedia.

Jika kipas terlalu besar, kipas mungkin tidak dapat dipasang pada posisi pemasangan yang telah ditentukan.

Jika terlalu kecil, aliran udara mungkin tidak mencukupi.

Teknisi harus mempertimbangkan lebih dari sekadar dimensi eksternal.

Jarak lubang pemasangan, ketebalan kipas, lokasi keluaran kabel, jarak bebas masuk, jarak bebas keluar, dan komponen di sekitarnya semuanya harus dievaluasi.

Umumnya lebih baik menentukan posisi pemasangan kipas selama tahap awal desain peralatan daripada mencoba menambahkan kipas pendingin setelah penutup peralatan sudah selesai dibuat.

Mengapa Aliran Udara Maksimum Saja Dapat Menyesatkan

Aliran udara maksimum yang ditampilkan dalam katalog produk sering kali diukur dalam kondisi yang relatif terbuka.

Setelah kipas dipasang di dalam penutup nyata, udara menghadapi hambatan dari filter, kisi-kisi, pendingin, bukaan, kabel, dan komponen internal.

Oleh karena itu, aliran udara operasi sebenarnya biasanya lebih rendah daripada nilai aliran udara bebas.

Inilah alasan teknisi berpengalaman memperhatikan aliran udara dan tekanan statis secara bersamaan.

Ketika hambatan sistem tinggi, kipas dengan kinerja tekanan statis yang lebih kuat dapat memberikan pendinginan dunia nyata yang lebih baik dibandingkan kipas dengan nilai aliran udara bebas lebih tinggi tetapi kemampuan tekanan yang lebih lemah.

Cara Menguji Apakah Kipas Pendingin Sesuai

Setelah pemilihan kipas secara teoretis, pengujian praktis harus dilakukan.

Kipas harus dipasang pada peralatan sebenarnya atau penutup yang mewakili dan dioperasikan dalam kondisi yang realistis.

Pengukuran suhu kemudian dapat dilakukan di berbagai lokasi di dalam kabinet.

Perhatian khusus harus diberikan pada area di sekitar VFD, catu daya, penggerak, inverter, pendingin, dan sumber panas utama lainnya.

Jika area tertentu jauh lebih panas dibandingkan area lainnya, jalur aliran udara harus ditinjau ulang.

Masalahnya belum tentu disebabkan oleh aliran udara kipas yang tidak mencukupi.

Hal tersebut dapat disebabkan oleh distribusi aliran udara yang buruk, lokasi kipas yang tidak tepat, saluran masuk yang terlalu kecil, hambatan filter yang berlebihan, atau hubungan arus pendek aliran udara.

Pengujian kenaikan suhu karena itu merupakan bagian penting dari proses desain termal industri.

Bagaimana Pendinginan yang Tepat Dapat Mengurangi Biaya Pemeliharaan

Sistem pendinginan yang dirancang dengan baik dapat melakukan lebih dari sekadar mengurangi suhu.

Dengan menjaga komponen elektronik dalam rentang operasi yang sesuai, sistem ini dapat membantu meningkatkan stabilitas sistem dan mengurangi tekanan termal.

Pendinginan yang andal juga dapat mengurangi risiko penghentian tak terduga yang disebabkan oleh suhu berlebih.

Untuk peralatan produksi industri, waktu henti yang tidak terduga dapat mengakibatkan kerugian produksi yang signifikan.

Ini berarti manajemen termal harus diperlakukan sebagai bagian dari strategi keandalan secara keseluruhan, bukan sekadar sebagai aksesori.

Biaya kipas pendingin biasanya kecil dibandingkan dengan potensi biaya waktu henti peralatan, pemeliharaan darurat, atau komponen elektronik yang rusak.

Mengapa Memilih Produsen Kipas Pendingin Profesional?

Kipas pendingin industri tidak selalu merupakan komponen siap pakai yang sederhana.

Produsen peralatan OEM sering kali memerlukan kombinasi dimensi, aliran udara, tekanan statis, tegangan, kebisingan, konfigurasi pemasangan, dan masa pakai operasional yang spesifik.

Produsen profesional dapat membantu pelanggan mengevaluasi persyaratan ini dan memilih kipas yang sesuai melalui analisis aplikasi dan pengujian sampel.

Untuk proyek produksi massal, konsistensi manufaktur juga sama pentingnya.

Jika batch produksi yang berbeda memiliki variasi signifikan dalam dimensi, karakteristik listrik, aliran udara, atau kebisingan, peralatan akhir dapat mengalami masalah perakitan atau kinerja termal.

Oleh karena itu, proses manufaktur yang stabil dan kemampuan pengujian yang komprehensif dapat bernilai bagi pelanggan industri.

Chungfo Fan menyediakan kemampuan yang mencakup desain produk, pengembangan perkakas, cetakan injeksi, produksi SMT, perakitan, dan pengujian produk.

Kemampuan ini memungkinkan Chungfo Fan mendukung aplikasi pendinginan pada kabinet kontrol industri, kabinet VFD, peralatan daya, sistem pendinginan, peralatan elektronik, peralatan otomasi, dan aplikasi manajemen termal lainnya.

Proses Pemilihan Kipas Pendingin yang Lengkap

Proses pemilihan kipas yang andal harus dimulai dari persyaratan termal, bukan dari kipas itu sendiri.

Pertama, identifikasi komponen utama penghasil panas di dalam penutup dan perkirakan beban panas total.

Kedua, tentukan suhu lingkungan maksimum dalam kondisi operasi sebenarnya.

Ketiga, tentukan suhu internal penutup maksimum yang diizinkan.

Keempat, perkirakan aliran udara yang diperlukan berdasarkan beban panas dan kenaikan suhu yang diizinkan.

Kelima, evaluasi hambatan yang ditimbulkan oleh filter, kisi-kisi, penyerap panas, bukaan ventilasi, kabel, dan komponen internal.

Keenam, pilih kipas AC atau DC sesuai dengan arsitektur kelistrikan peralatan.

Ketujuh, verifikasi dimensi kipas, lubang pemasangan, aliran udara, tekanan statis, tegangan, arus, kebisingan, suhu operasi, struktur bantalan, dan masa pakai operasional yang diharapkan.

Terakhir, lakukan pengujian kenaikan suhu aktual dalam kondisi operasi yang realistis.

Hanya setelah pengujian praktis memastikan bahwa persyaratan termal terpenuhi, model kipas akhir boleh dirilis untuk produksi massal.

Kesalahan Umum dalam Pemilihan Kipas Pendingin

Salah satu kesalahan umum adalah memilih kipas hanya berdasarkan ukuran fisik.

Kipas mungkin sesuai dengan kabinet tetapi tetap gagal memberikan pendinginan yang memadai.

Kesalahan umum lainnya adalah memilih kipas hanya berdasarkan aliran udara maksimum.

Tanpa mempertimbangkan tekanan statis dan hambatan sistem, aliran udara yang terpasang sebenarnya mungkin jauh lebih rendah daripada yang diharapkan.

Kesalahan ketiga adalah mengabaikan arah aliran udara.

Bahkan kipas yang kuat tidak dapat mendinginkan komponen secara efektif jika aliran udara tidak mencapainya.

Masalah lainnya adalah mengabaikan kondisi lingkungan.

Kipas yang dipilih untuk lingkungan dalam ruangan yang bersih mungkin tidak cocok untuk lingkungan manufaktur yang berdebu atau lembap.

Pemeliharaan adalah faktor lain yang tidak boleh diabaikan.

Filter, kipas, dan bukaan ventilasi memerlukan pemeriksaan serta pembersihan berkala. Sistem pendinginan yang bekerja dengan baik saat baru dapat secara bertahap kehilangan kinerja jika pemeliharaan diabaikan.

Bagaimana Kontrol Kipas Cerdas Dapat Meningkatkan Manajemen Termal

Peralatan industri modern juga dapat menggunakan kontrol kipas cerdas untuk meningkatkan kinerja termal.

Alih-alih mengoperasikan kipas pada kecepatan penuh secara terus-menerus, peralatan dapat menyesuaikan kecepatan kipas berdasarkan suhu internal atau kondisi beban.

Hal ini dapat mengurangi konsumsi daya dan kebisingan yang tidak diperlukan sambil tetap menyediakan pendinginan yang memadai ketika beban termal meningkat.

Bergantung pada kipas dan sistem kontrol, pengaturan kecepatan dapat dicapai melalui metode seperti kontrol PWM atau kontrol tegangan.

Untuk peralatan dengan perubahan besar pada beban operasi, pendinginan dengan kecepatan variabel dapat menyediakan strategi manajemen termal yang lebih efisien.

Namun, sistem kontrol harus kompatibel dengan kipas yang dipilih dan karakteristik kelistrikannya.

Pemeliharaan Kipas Pendingin untuk Enklosur Industri

Bahkan kipas berkualitas tinggi memerlukan pemeliharaan yang tepat.

Saluran masuk dan keluar kipas harus diperiksa secara berkala untuk memastikan tidak tersumbat.

Filter harus dibersihkan atau diganti sesuai dengan lingkungan pengoperasian.

Penumpukan debu pada bilah kipas juga harus dipantau.

Jika muncul suara atau getaran yang tidak normal, kipas harus segera diperiksa.

Peningkatan kebisingan terkadang dapat menunjukkan keausan bantalan, kontaminasi bilah, masalah pemasangan, atau ketidakseimbangan mekanis.

Pemeliharaan dini dapat mencegah masalah pendinginan kecil berkembang menjadi penghentian peralatan.

Kesimpulan

Memilih kipas pendingin yang tepat untuk enklosur elektronik industri memerlukan pendekatan tingkat sistem.

Beban panas menentukan kebutuhan pendinginan dasar.

Aliran udara menentukan kemampuan pertukaran udara.

Tekanan statis menentukan seberapa efektif kipas dapat mengatasi hambatan sistem.

Arah aliran udara menentukan apakah panas benar-benar dipindahkan menjauh dari komponen kritis.

Tegangan dan kompatibilitas listrik menentukan apakah kipas dapat beroperasi dengan benar bersama sistem daya peralatan.

Kebisingan, ketahanan lingkungan, konstruksi bantalan, masa operasi, dan persyaratan pemeliharaan menentukan apakah kipas dapat terus beroperasi secara andal dalam jangka panjang.

Untuk kabinet kontrol VFD, teknisi harus memberikan perhatian khusus pada pembangkitan panas, arah aliran udara, kapasitas saluran masuk, hambatan filter, dan kinerja pembuangan.

Untuk peralatan elektronik ringkas, kipas tegangan rendah dapat menyediakan solusi pendinginan praktis ketika catu daya yang tersedia dan kebutuhan aliran udara kompatibel.

Untuk lingkungan berdebu, lembap, bersuhu tinggi, atau luar ruangan, perlindungan lingkungan dan penyaringan harus dievaluasi sebagai bagian dari desain termal keseluruhan.

Oleh karena itu, kipas pendingin yang dipilih dengan tepat bukan sekadar komponen mekanis kecil di dalam kabinet industri. Kipas ini merupakan bagian penting dari sistem manajemen termal dan keandalan peralatan.

Chungfo Fan dapat menyediakan solusi kipas pendingin berdasarkan aliran udara, tekanan statis, tegangan, dimensi, kebisingan, persyaratan pemasangan, dan kondisi aplikasi. Dengan kemampuan yang mencakup desain produk, pembuatan perkakas, cetakan injeksi, produksi SMT, perakitan, dan pengujian, Chungfo Fan mendukung produsen peralatan industri yang mencari solusi manajemen termal yang andal.

Pertanyaan yang Sering Diajukan

Apakah setiap enklosur elektronik industri memerlukan kipas pendingin?

Tidak setiap enklosur memerlukan ventilasi paksa. Jika beban panas internal rendah dan pelepasan panas alami dapat mempertahankan suhu yang diperlukan, kipas mungkin tidak diperlukan.

Namun, ketika komponen elektronik menghasilkan panas yang signifikan atau enklosur beroperasi di lingkungan dengan suhu sekitar tinggi, ventilasi paksa dapat memberikan solusi manajemen termal yang lebih andal.

Bagaimana cara menentukan aliran udara yang diperlukan untuk kabinet industri?

Aliran udara yang diperlukan bergantung pada total beban panas, suhu sekitar, kenaikan suhu internal yang diizinkan, struktur enklosur, dan hambatan sistem.

Teknisi harus terlebih dahulu menentukan panas yang dihasilkan oleh komponen internal, kemudian menghitung aliran udara yang diperlukan untuk membuang panas tersebut.

Hambatan dari filter, kisi-kisi, heat sink, dan bukaan ventilasi juga harus dipertimbangkan.

Apakah kipas dengan aliran udara lebih tinggi selalu lebih baik?

Tidak.

Kipas harus dipilih berdasarkan beban termal aktual dan hambatan sistem.

Aliran udara yang berlebihan dapat meningkatkan kebisingan, konsumsi daya, getaran, dan masuknya debu.

Sebaliknya, aliran udara yang tidak mencukupi dapat menyebabkan panas berlebih.

Kipas terbaik adalah kipas yang memberikan kinerja pendinginan dunia nyata yang memadai dalam kondisi operasi sebenarnya.

Mengapa kabinet VFD memerlukan ventilasi pembuangan khusus?

Penggerak frekuensi variabel menghasilkan panas selama operasi dan dapat menjadi bagian signifikan dari total beban panas kabinet.

Ketika satu atau beberapa VFD dipasang di dalam kabinet tertutup, panas dapat terakumulasi dengan cepat.

Sistem kipas pembuangan vfd yang dirancang dengan tepat dapat membantu membuang udara panas dan mempertahankan suhu internal yang lebih stabil.

Apakah kipas pendingin 5 volt cocok untuk peralatan elektronik industri?

Ya, tergantung pada aplikasinya.

Kipas pendingin 5 volt dapat cocok untuk sistem elektronik tegangan rendah, papan kontrol, peralatan tertanam, perangkat komunikasi, dan rakitan elektronik kompak.

Namun, para insinyur juga harus mengevaluasi aliran udara, tekanan statis, arus, kebisingan, masa pakai pengoperasian, tegangan awal, dan kondisi lingkungan.

Haruskah kabinet industri menggunakan kipas pendingin AC atau DC?

Jawabannya bergantung pada arsitektur daya peralatan.

Kipas AC cocok untuk peralatan dengan daya AC yang tersedia dengan mudah.

Kipas DC sering kali lebih praktis ketika peralatan sudah memiliki catu daya DC tegangan rendah.

Keputusan tersebut juga harus mempertimbangkan ruang pemasangan, kebutuhan kontrol, kebisingan, dan kinerja termal.

Apakah filter mengurangi aliran udara kipas pendingin?

Ya.

Filter menambahkan hambatan ke jalur aliran udara.

Saat debu menumpuk pada filter, hambatan dapat meningkat lebih lanjut.

Oleh karena itu, kipas harus memiliki kemampuan tekanan statis yang memadai untuk mempertahankan aliran udara yang cukup dalam kondisi filter yang diharapkan.

Di mana kipas pendingin selubung harus dipasang?

Lokasi pemasangan bergantung pada struktur kabinet.

Susunan yang umum adalah memasukkan udara lebih dingin melalui saluran masuk bawah dan membuang udara yang lebih hangat melalui saluran keluar atas.

Namun, lokasi sebenarnya dari sumber panas harus selalu dipertimbangkan.

Tujuannya adalah menciptakan jalur aliran udara yang melewati komponen utama penghasil panas sebelum udara keluar dari selubung.

Sertifikasi apa yang dimiliki Chungfo Fan?

Chungfo Fan memiliki sertifikasi dan kemampuan kepatuhan yang relevan termasuk ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH, dan IATF16949.

Produk tertentu juga memiliki informasi sertifikasi terkait UL, termasuk daftar produk UL GPWV2.E311396.

Mengapa memilih Chungfo Fan sebagai pemasok kipas pendingin industri?

Chungfo Fan menyediakan kemampuan yang mencakup desain produk, pengembangan perkakas, cetakan injeksi, produksi SMT, perakitan, dan pengujian produk.

Perusahaan dapat mendukung pelanggan dengan solusi kipas pendingin berdasarkan aliran udara, tekanan statis, tegangan, dimensi, kebisingan, persyaratan pemasangan, dan kondisi aplikasi.

Untuk selubung elektronik industri, kabinet VFD, peralatan daya, sistem otomasi, peralatan pendingin, dan aplikasi manajemen termal lainnya, Chungfo Fan dapat mendukung pemilihan produk standar maupun persyaratan khusus aplikasi.

Sertifikasi Perusahaan

Kemampuan manajemen kualitas dan produk Chungfo Fan mencakup berbagai standar internasional dan persyaratan sertifikasi.

Perusahaan memiliki sertifikasi dan kemampuan kepatuhan yang relevan termasuk ISO9001, ISO14000, CE, UL, TÜV, CCC, SGS, RoHS, REACH, dan IATF16949.

Produk tertentu memiliki informasi sertifikasi terkait UL, dengan daftar produk UL GPWV2.E311396.

Bagi produsen peralatan industri, kemampuan sertifikasi, konsistensi manufaktur, pengujian produk, dan dukungan teknis merupakan faktor penting saat memilih pemasok kipas pendingin jangka panjang.

Pemasok kipas pendingin yang andal tidak hanya harus menyediakan produk dengan aliran udara yang diperlukan, tetapi juga menyediakan kualitas yang konsisten, produksi yang stabil, pengujian yang sesuai, dan dukungan teknis sepanjang proses pengembangan produk dan produksi massal.

Chungfo Fan berkomitmen untuk menyediakan solusi kipas pendingin yang stabil, efisien, dan andal bagi produsen peralatan industri serta membantu pelanggan membangun sistem manajemen termal yang lebih terpercaya.
