Perangkat elektronik telah menjadi semakin ringkas, bertenaga, dan cerdas selama dekade terakhir. Baik digunakan dalam otomasi industri, instrumen medis, sistem komunikasi, peralatan penyimpanan energi, perangkat keamanan, maupun elektronik konsumen, sistem-sistem ini menghasilkan lebih banyak panas daripada sebelumnya. Manajemen termal yang efektif tidak lagi sekadar pertimbangan desain, tetapi menjadi faktor penting yang menentukan keandalan, efisiensi, dan masa pakai produk.

Di antara berbagai solusi pendinginan, Kipas Tanpa Sikat telah menjadi pilihan utama karena efisiensinya yang tinggi, masa operasional yang panjang, kinerja yang stabil, dan kebutuhan perawatan yang rendah. Motor tanpa sikat modern dapat beroperasi secara terus-menerus selama puluhan ribu jam dengan konsumsi daya yang relatif kecil, sehingga ideal untuk peralatan yang bekerja sepanjang waktu.

Namun, kebutuhan pendinginan jarang bersifat konstan. Server dapat menghasilkan sedikit panas saat tidak aktif tetapi memerlukan aliran udara maksimum selama komputasi berat. Pengontrol industri dapat mengalami beban termal yang bervariasi tergantung pada siklus produksi. Perangkat medis mungkin memerlukan operasi yang sangat senyap dalam kondisi normal sekaligus tetap mampu menghasilkan pendinginan kuat ketika suhu meningkat. Membiarkan kipas beroperasi pada kecepatan penuh sepanjang waktu hanya membuang energi, meningkatkan kebisingan, dan memperpendek masa pakai komponen.

Inilah alasan Modulasi Lebar Pulsa, yang umum dikenal sebagai PWM, telah menjadi standar industri untuk pengendalian kecepatan. Alih-alih mengurangi tegangan suplai, PWM secara cerdas mengatur kecepatan motor melalui sinyal kontrol digital, sehingga kipas hanya menghasilkan aliran udara yang diperlukan pada setiap waktu tertentu.

Saat ini, teknologi pendinginan yang dikendalikan PWM banyak digunakan dalam server, peralatan telekomunikasi, kabinet kontrol industri, sistem pengisian kendaraan listrik, sistem penyimpanan energi baterai, peralatan rumah pintar, perangkat medis, dan banyak aplikasi lainnya. Seiring semakin pentingnya manajemen suhu cerdas, memahami cara kerja PWM menjadi hal yang berharga tidak hanya bagi para insinyur tetapi juga bagi manajer pembelian dan produsen peralatan dalam memilih solusi pendinginan yang tepat.

Artikel ini menjelaskan bagaimana PWM mengatur kipas 12v 120mm, mengapa kinerjanya lebih baik dibandingkan kontrol tegangan tradisional, dan bagaimana bisnis dapat memilih Kipas Pendingin DC yang paling sesuai untuk keandalan jangka panjang.

Memahami Modulasi Lebar Pulsa

Modulasi Lebar Pulsa adalah metode kontrol elektronik yang menyesuaikan kecepatan motor tanpa terus-menerus mengubah tegangan input. Alih-alih memberikan tegangan yang lebih rendah untuk mengurangi kecepatan, pengontrol dengan cepat mengalihkan sinyal daya antara kondisi AKTIF dan NONAKTIF ribuan kali setiap detik.

Selama setiap siklus pengalihan, proporsi waktu ketika sinyal tetap AKTIF disebut siklus kerja. Dengan menyesuaikan siklus kerja ini, pengontrol menentukan daya rata-rata yang dikirimkan ke motor sambil tetap memberikan tegangan operasi penuh selama setiap pulsa.

Sebagai contoh, jika sinyal PWM tetap AKTIF hanya selama seperempat dari setiap siklus, siklus kerjanya adalah 25 persen. Jika tetap AKTIF selama setengah siklus, siklus kerjanya menjadi 50 persen. Pada siklus kerja 100 persen, sinyal tetap sepenuhnya AKTIF, memungkinkan kipas beroperasi pada kecepatan maksimum yang ditentukan.

Meskipun konsepnya tampak sederhana, proses pengalihan cepat ini menghasilkan pengaturan kecepatan yang sangat efisien karena energi listrik ditransfer dengan kehilangan daya minimal. Karena motor selalu menerima tegangan penuh selama setiap pulsa, motor mempertahankan torsi yang lebih kuat dibandingkan motor yang beroperasi dengan tegangan yang dikurangi.

Karakteristik ini membuat PWM sangat cocok untuk desain Kipas Tanpa Sikat modern, di mana efisiensi, pengaturan kecepatan yang presisi, dan keandalan sangat penting.

Mengapa Kipas Tanpa Sikat 12V Modern Memilih PWM

Banyak kipas pendingin awal menyesuaikan kecepatan dengan menurunkan tegangan suplai. Meskipun metode ini dapat mengurangi kecepatan putaran, metode ini juga mengurangi torsi motor. Pada tegangan yang cukup rendah, motor mungkin gagal menyala atau berputar secara tidak konsisten, terutama ketika hambatan lingkungan atau gesekan bantalan meningkat.

PWM mengatasi masalah ini dengan mempertahankan suplai daya 12 volt yang konstan sambil mengontrol operasi motor secara terpisah.

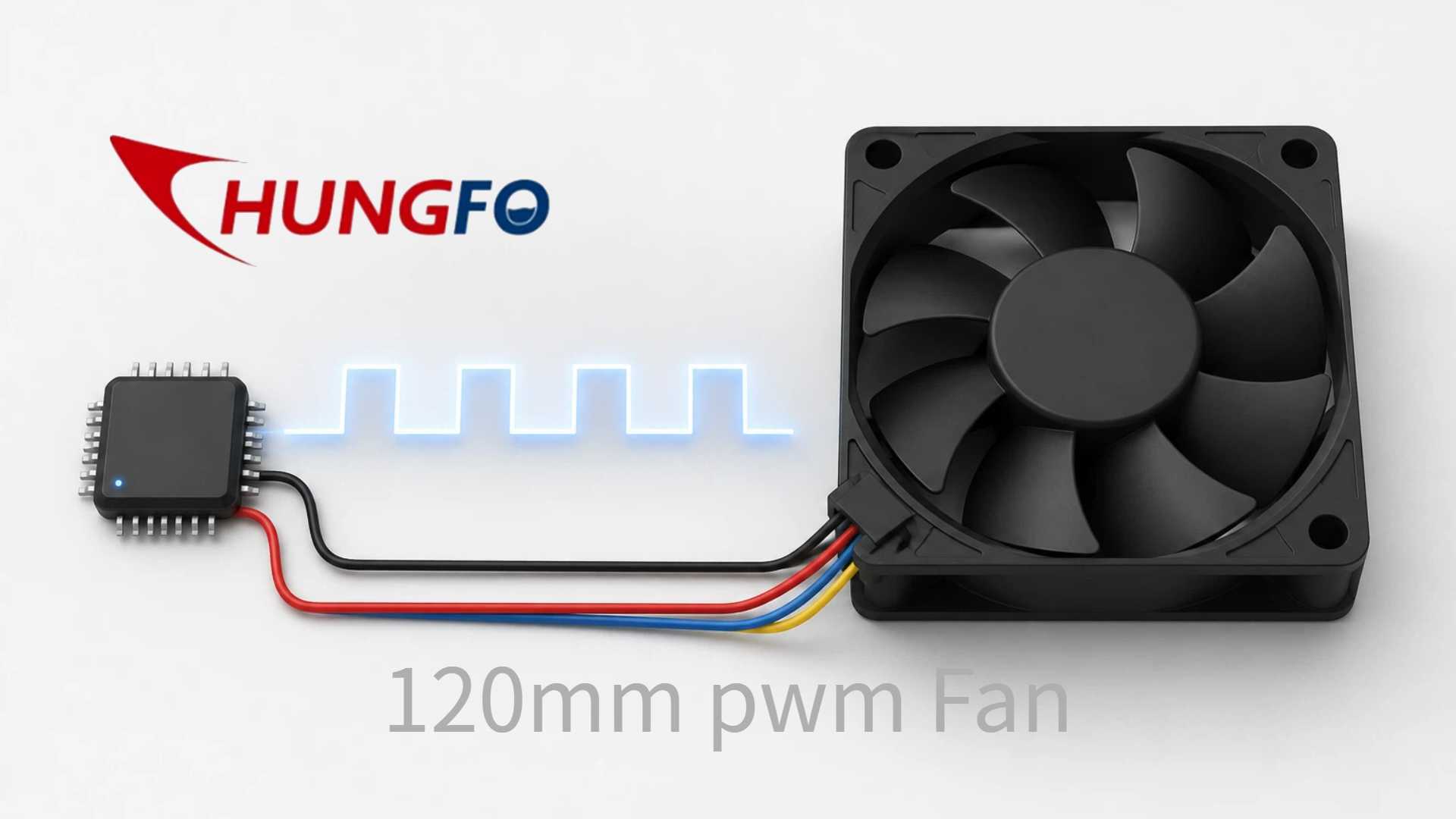

Pada Kipas Tanpa Sikat empat kabel yang umum, dua kabel menyediakan daya dan arde, satu kabel mengeluarkan sinyal takometer untuk pemantauan RPM, dan kabel keempat menerima sinyal kontrol PWM yang dihasilkan oleh pengontrol sistem.

Alih-alih mengganggu sumber daya utama, sinyal PWM berkomunikasi langsung dengan penggerak motor internal. Penggerak tersebut menafsirkan siklus kerja yang masuk dan menyesuaikan komutasi elektronik secara sesuai. Hasilnya, kecepatan kipas berubah dengan mulus sambil mempertahankan operasi listrik yang stabil.

Karena elektronik internal terus menerima suplai daya yang konstan, kipas dapat beroperasi secara andal dalam rentang kecepatan yang jauh lebih luas dibandingkan alternatif yang dikendalikan tegangan.

Hal ini sangat penting untuk sistem pendinginan presisi di mana aliran udara harus mengikuti perubahan kondisi termal secara dekat tanpa menimbulkan ketidakstabilan atau kebisingan akustik berlebih.

Prinsip Kerja Internal Kipas yang Dikendalikan PWM

Untuk memahami pengaturan PWM dengan lebih baik, penting untuk memeriksa struktur internal kipas pendingin tanpa sikat.

Berbeda dengan motor bersikat yang mengandalkan sikat fisik untuk komutasi listrik, motor tanpa sikat menggunakan magnet permanen yang terpasang pada rotor sementara kumparan elektromagnetik tetap berada di dalam stator.

Sensor efek Hall terus mendeteksi posisi rotor.

Sirkuit penggerak terintegrasi memproses sinyal sensor ini dan memberi energi pada lilitan stator yang sesuai pada waktu yang tepat.

Ketika kontrol PWM ditambahkan, sirkuit penggerak juga menerima instruksi digital yang menunjukkan kecepatan operasi yang diinginkan.

Alih-alih hanya mengurangi daya listrik, pengontrol secara cerdas menyesuaikan waktu komutasi dan perilaku pengalihan sesuai dengan siklus kerja PWM.

Karena seluruh proses pengalihan terjadi secara elektronik, hampir tidak ada keausan mekanis yang disebabkan oleh kontak listrik.

Desain tanpa sikat ini berkontribusi besar terhadap masa pakai luar biasa yang terkait dengan kipas pendingin modern.

Untuk peralatan kelas industri yang beroperasi terus-menerus sepanjang tahun, daya tahan ini menjadi keunggulan utama dibandingkan motor bersikat tradisional.

Frekuensi PWM dan Mengapa 25 kHz Menjadi Standar Industri

Salah satu pertanyaan yang sering diajukan oleh para insinyur berkaitan dengan frekuensi PWM.

Mengapa sebagian besar produsen merekomendasikan sekitar 25 kilohertz?

Jawabannya berkaitan dengan kinerja motor dan pendengaran manusia.

Jika PWM beroperasi pada frekuensi yang relatif rendah, suara pengalihan dapat menjadi terdengar. Transisi cepat AKTIF dan NONAKTIF menghasilkan getaran yang dapat menimbulkan suara bernada tinggi yang mengganggu.

Sebagian besar orang dapat mendengar frekuensi hingga sekitar 20 kilohertz.

Dengan memilih frekuensi PWM sekitar 25 kilohertz, produsen memindahkan frekuensi pengalihan melampaui rentang pendengaran normal, sehingga secara signifikan mengurangi kebisingan yang terdengar.

Frekuensi yang lebih tinggi juga memungkinkan kontrol motor yang lebih halus karena penggerak menerima pembaruan kontrol yang lebih sering.

Namun, meningkatkan frekuensi tanpa batas tidak memberikan manfaat.

Frekuensi pengalihan yang sangat tinggi meningkatkan kerugian pengalihan elektronik dan dapat menghasilkan gangguan elektromagnetik yang tidak diperlukan.

Oleh karena itu, sekitar 25 kilohertz telah menjadi keseimbangan yang sangat baik antara efisiensi, kenyamanan akustik, stabilitas elektronik, dan kompatibilitas manufaktur.

Saat ini, banyak produsen server, perusahaan otomasi industri, dan pemasok peralatan telekomunikasi menetapkan kontrol PWM 25 kilohertz sebagai bagian dari persyaratan sistem pendinginan mereka.

Bagaimana Siklus Tugas Mengubah Kecepatan Kipas

Siklus tugas adalah parameter terpenting dalam kontrol PWM.

Alih-alih mengubah tegangan secara terus-menerus, pengontrol hanya mengubah berapa lama setiap pulsa pensaklaran tetap aktif.

Siklus tugas yang rendah memberikan daya rata-rata yang lebih kecil, menyebabkan motor berputar lebih lambat.

Saat siklus tugas meningkat, aliran udara, tekanan statis, dan kecepatan putaran secara bertahap meningkat.

Sebagai contoh, Kipas Tanpa Sikat yang beroperasi pada siklus tugas 20 persen dapat menyediakan aliran udara yang cukup untuk operasi siaga.

Ketika suhu internal meningkat, pengontrol dapat secara otomatis meningkatkan siklus tugas menjadi 50 persen, memberikan pendinginan tambahan sambil mempertahankan operasi yang relatif senyap.

Selama beban kerja sistem maksimum, siklus tugas dapat meningkat hingga 100 persen, memungkinkan kipas memberikan kapasitas aliran udara tertingginya.

Karena penyesuaian ini terjadi secara terus-menerus, sistem pendinginan merespons secara dinamis terhadap perubahan kondisi lingkungan.

Daripada membuang energi melalui operasi kecepatan penuh secara terus-menerus, PWM memungkinkan manajemen termal cerdas yang menyeimbangkan kinerja pendinginan, konsumsi daya, dan kenyamanan akustik.

Pengontrol cerdas modern sering menggabungkan sensor suhu, mikrokontroler, dan algoritma PWM untuk mengoptimalkan pendinginan secara otomatis sepanjang siklus operasi peralatan.

Strategi pendinginan adaptif ini kini umum digunakan dalam komputer industri, sistem manufaktur cerdas, stasiun basis komunikasi, sistem penyimpanan energi baterai, instrumen laboratorium presisi, dan elektronik konsumen berkinerja tinggi.

Bahkan produk ringkas yang memerlukan solusi kipas 5015 24vsemakin banyak mengadopsi prinsip PWM untuk meningkatkan efisiensi dan mengurangi konsumsi energi yang tidak diperlukan, menunjukkan bagaimana kontrol kecepatan digital telah menjadi fitur standar di berbagai platform tegangan.

PWM Dibandingkan dengan Regulasi Tegangan Tradisional

Meskipun kontrol PWM dan regulasi tegangan dapat mengurangi kecepatan kipas pendingin, prinsip kerjanya pada dasarnya berbeda. Memahami perbedaan ini membantu teknisi memilih solusi pendinginan yang paling sesuai untuk peralatan mereka.

Regulasi tegangan mengubah kecepatan motor dengan mengurangi tegangan suplai. Sebagai contoh, kipas 12V dapat diberi suplai hanya 9V atau 7V untuk memperlambat putarannya. Meskipun metode ini tampak sederhana, metode ini juga mengurangi torsi yang tersedia pada motor. Dalam kondisi hambatan tinggi atau lingkungan bersuhu rendah, kipas mungkin kesulitan untuk mulai berputar, berputar tidak stabil, atau bahkan berhenti sepenuhnya.

Kontrol PWM menghindari masalah ini karena motor tetap menerima suplai daya 12V yang stabil. Hanya sinyal kontrol yang berubah, sehingga rangkaian penggerak internal dapat mengatur operasi motor tanpa mengorbankan kinerja saat mulai beroperasi.

Pendekatan ini menawarkan beberapa keuntungan penting. Motor mulai beroperasi dengan lebih andal, mempertahankan putaran stabil pada kecepatan rendah, merespons perubahan suhu dengan cepat, dan menghasilkan lebih sedikit panas yang tidak diperlukan di dalam penggerak elektronik. Manfaat ini menjelaskan mengapa peralatan industri modern, server, sistem komunikasi, dan perangkat medis semakin mengandalkan PWM daripada penyesuaian tegangan sederhana.

Untuk aplikasi yang memerlukan pengelolaan aliran udara yang presisi, PWM telah menjadi teknologi pilihan untuk setiap Kipas Pendingin DC berkualitas tinggi.

Kipas Tanpa Sikat Tiga Kabel dan Empat Kabel

Pertanyaan umum lainnya berkaitan dengan perbedaan antara kipas pendingin tiga kabel dan empat kabel.

Kipas Tanpa Sikat tiga kabel biasanya mencakup kabel daya positif, kabel pembumian, dan kabel keluaran takometer. Takometer secara terus-menerus melaporkan kecepatan putaran kipas kepada pengontrol, sehingga sistem dapat memantau kondisi operasi. Namun, kontrol kecepatan biasanya bergantung pada perubahan tegangan suplai.

Kipas empat kabel menambahkan kabel kontrol PWM yang terpisah. Alih-alih mengubah tegangan masukan, pengontrol mengirimkan sinyal PWM digital melalui kabel keempat tersebut sementara kipas tetap menerima suplai 12V yang konstan.

Memisahkan penyaluran daya dari kontrol kecepatan menawarkan beberapa manfaat penting.

Kipas dapat beroperasi dengan lancar dalam rentang RPM yang jauh lebih luas.

Kinerja kecepatan rendah menjadi lebih stabil.

Respons terhadap suhu menjadi lebih cepat.

Akurasi kecepatan meningkat secara signifikan.

Kebisingan dapat dikurangi tanpa mengorbankan kinerja pendinginan.

Keunggulan ini menjadikan kipas PWM empat kabel sebagai pilihan utama untuk sistem elektronik cerdas yang memerlukan manajemen termal otomatis.

Aplikasi Umum Kipas Pendingin yang Dikontrol PWM

Teknologi PWM kini ditemukan di hampir setiap industri yang memerlukan manajemen termal yang andal.

Peralatan otomasi industri menggunakan pendinginan cerdas untuk mempertahankan suhu stabil di dalam kabinet listrik, pengontrol yang dapat diprogram, dan sistem kontrol gerak.

Peralatan komunikasi bergantung pada pendinginan berkelanjutan karena sakelar jaringan, perangkat transmisi optik, dan pusat data beroperasi dua puluh empat jam sehari. Penyesuaian aliran udara dinamis mengurangi konsumsi energi sambil mempertahankan kinerja jaringan yang andal.

Peralatan medis juga memperoleh manfaat dari regulasi PWM. Instrumen diagnostik, sistem pemantauan pasien, penganalisis laboratorium, dan peralatan pencitraan sering memerlukan kebisingan akustik rendah serta suhu operasi yang sangat stabil. PWM memungkinkan operasi senyap selama beban kerja normal sekaligus meningkatkan aliran udara secara otomatis ketika pendinginan tambahan diperlukan.

Sistem penyimpanan energi merupakan aplikasi lain yang berkembang pesat. Paket baterai litium menghasilkan jumlah panas yang berbeda-beda tergantung pada kondisi pengisian dan pengosongan. Kontrol PWM cerdas memungkinkan kinerja pendinginan disesuaikan dengan kondisi operasi baterai, meningkatkan efisiensi dan masa pakai baterai.

Stasiun pengisian kendaraan listrik telah menjadi pasar penting lainnya. Pengisian cepat menghasilkan panas yang signifikan di dalam modul daya dan konverter. Menyesuaikan kecepatan kipas secara otomatis membantu meningkatkan keandalan pengisian sambil mengurangi konsumsi energi yang tidak perlu selama operasi siaga.

Elektronik konsumen juga terus mengadopsi pendinginan yang dikendalikan PWM. Komputer gaming, workstation profesional, server rumah, perangkat pintar, dan sistem hiburan semuanya mendapatkan manfaat dari operasi yang lebih tenang dan efisiensi energi yang lebih baik.

Bahkan produk elektronik kompak yang menggunakan desain kipas 5 volt semakin banyak mengadopsi kontrol PWM cerdas untuk mengoptimalkan pendinginan sambil meminimalkan konsumsi daya.

Memilih Kipas Pendingin DC yang Tepat

Memilih kipas pendingin yang tepat melibatkan lebih dari sekadar mencocokkan tegangan.

Insinyur harus terlebih dahulu menentukan aliran udara yang dibutuhkan berdasarkan total panas yang dihasilkan oleh peralatan. Aliran udara biasanya diukur dalam kaki kubik per menit, sementara tekanan statis menjadi sangat penting ketika aliran udara harus melewati heatsink padat, filter, atau saluran ventilasi yang sempit.

Persyaratan kebisingan juga harus dipertimbangkan dengan cermat. Peralatan kantor, perangkat medis, dan elektronik konsumen sering memerlukan operasi yang sangat tenang, menjadikan kipas yang dikendalikan PWM pilihan yang sangat baik karena mereka mengurangi kecepatan secara otomatis saat aliran udara penuh tidak diperlukan.

Pemilihan bantalan secara langsung memengaruhi masa pakai. Bantalan sleeve memberikan solusi ekonomis untuk peralatan umum, sementara bantalan bola ganda menawarkan umur operasi yang jauh lebih lama dan kinerja yang lebih baik pada suhu tinggi atau operasi terus-menerus.

Kondisi lingkungan tidak boleh diabaikan. Peralatan yang beroperasi di luar ruangan atau di lingkungan industri yang keras mungkin memerlukan ketahanan terhadap debu, perlindungan kelembapan, ketahanan korosi, atau rentang suhu operasi yang luas.

Kompatibilitas dengan sistem kontrol juga sama pentingnya. Insinyur harus memastikan apakah pengontrol mendukung komunikasi PWM standar dan apakah umpan balik RPM diperlukan untuk pemantauan sistem.

Memilih Kipas Brushless berkualitas tinggi dari produsen berpengalaman memastikan semua faktor kinerja ini bekerja sama untuk memberikan pendinginan jangka panjang yang andal.

Mengapa Produsen di Seluruh Dunia Memilih Chungfo Fan

Pendinginan yang andal dimulai dari manufaktur yang andal.

Chungfo Fan telah mengkhususkan diri dalam solusi manajemen termal selama lebih dari dua puluh tahun, melayani pelanggan di bidang otomasi industri, elektronik konsumen, peralatan medis, telekomunikasi, pendinginan, catu daya, energi terbarukan, dan manufaktur cerdas.

Portofolio produk kami mencakup kipas aksial DC, kipas aksial AC, blower sentrifugal, kipas aliran silang,kipas tanpa bingkai, dan solusi pendinginan yang disesuaikan dirancang untuk memenuhi berbagai kebutuhan aplikasi.

Fasilitas manufaktur kami menggunakan lini produksi otomatis canggih yang didukung oleh sistem manajemen kualitas yang komprehensif. Setiap tahap produksi dipantau secara cermat untuk memastikan kinerja produk yang konsisten.

Setiap Kipas Brushless menjalani pemeriksaan ketat sebelum pengiriman, termasuk pengujian aliran udara, pengukuran tekanan statis, verifikasi kecepatan, pengujian keseimbangan dinamis, evaluasi kebisingan, inspeksi keselamatan listrik, operasi suhu tinggi, pengujian keandalan suhu rendah, dan validasi daya tahan jangka panjang.

Tim teknik kami juga bekerja sama dengan pelanggan OEM dan ODM untuk menyediakan solusi termal yang disesuaikan.

Layanan mencakup optimisasi parameter PWM, kustomisasi kecepatan, konfigurasi konektor, kustomisasi kabel, desain tahan air, perlindungan bersertifikat IP, pemilihan bantalan, optimisasi motor, dan pelabelan pribadi.

Baik pelanggan memerlukan produk kipas 5 volt kompak untuk elektronik portabel maupun Kipas Pendingin DC berkinerja tinggi untuk peralatan industri yang menuntut, Chungfo Fan menyediakan kemampuan manufaktur yang dapat diandalkan didukung oleh dukungan teknik berpengalaman.

Dengan menggabungkan teknologi produksi canggih dengan kontrol kualitas yang ketat, kami membantu pelanggan meningkatkan keandalan produk sekaligus memperpendek siklus pengembangan dan mengurangi risiko proyek secara keseluruhan.

Tren Masa Depan Teknologi Pendinginan PWM

Manajemen termal terus berkembang seiring kemajuan kecerdasan buatan, otomasi industri, komputasi awan, energi terbarukan, dan transportasi listrik.

Sistem pendinginan masa depan akan semakin cerdas, bukan hanya beroperasi pada kecepatan tetap.

Sensor suhu terintegrasi, algoritma kontrol cerdas, konektivitas Internet of Things, dan teknologi pemeliharaan prediktif akan memungkinkan kipas pendingin merespons secara otomatis terhadap kondisi operasi yang berubah.

Kecerdasan buatan bahkan mungkin memprediksi beban termal masa depan berdasarkan perilaku peralatan, memungkinkan sistem PWM menyesuaikan aliran udara sebelum terjadi panas berlebih.

Peraturan efisiensi energi di seluruh dunia juga mendorong produsen untuk mengadopsi solusi pendinginan yang lebih cerdas yang mengurangi konsumsi listrik tanpa mengorbankan kinerja.

Seiring perangkat elektronik terus menjadi lebih kecil sambil menghasilkan daya komputasi lebih besar, permintaan untuk teknologi Kipas Brushless cerdas akan terus meningkat di hampir setiap industri.

Kesimpulan

Pulse Width Modulation telah mengubah cara sistem pendinginan modern beroperasi. Alih-alih mengandalkan pengurangan tegangan yang tidak efisien, PWM menggunakan sinyal digital cerdas untuk mengatur kecepatan motor dengan presisi luar biasa sambil mempertahankan tegangan operasi penuh.

Pendekatan ini menghasilkan operasi yang lebih mulus, efisiensi lebih tinggi, kebisingan lebih rendah, kinerja awal yang lebih baik, konsumsi daya lebih rendah, dan masa pakai lebih lama. Keunggulan ini menjelaskan mengapa PWM telah menjadi metode kontrol standar untuk produk Kipas Brushless 12V saat ini.

Dari otomasi industri dan telekomunikasi hingga peralatan medis, penyimpanan energi baterai, infrastruktur pengisian kendaraan listrik, dan elektronik konsumen, solusi pendinginan yang dikendalikan PWM terus mendukung generasi berikutnya dari sistem elektronik berkinerja tinggi.

Memilih Kipas Aksial 230v melibatkan lebih dari sekadar memilih tegangan yang tepat. Aliran udara, tekanan statis, desain bantalan, kompatibilitas kontrol, perlindungan lingkungan, kualitas manufaktur, dan dukungan teknik semuanya berkontribusi pada keandalan jangka panjang.

Dengan pengalaman manufaktur puluhan tahun, kemampuan produksi canggih, dan komitmen pada inovasi berkelanjutan, Chungfo Fan tetap berdedikasi untuk menyediakan solusi pendinginan yang efisien, andal, dan disesuaikan untuk pelanggan di seluruh dunia. Baik proyek Anda memerlukan kipas pendingin industri standar, desain kipas 5 volt khusus, atau solusi manajemen termal yang sepenuhnya disesuaikan, tim berpengalaman kami siap membantu Anda mencapai kinerja andal bahkan di aplikasi yang paling menuntut.
