Saat memilih kipas DC untuk aplikasi industri, elektronik, atau pendinginan, salah satu pertanyaan paling umum yang ditanyakan pelanggan adalah: “Apakah kipas DC memerlukan kabel khusus?”

Jawaban singkatnya adalah belum tentu, tetapi konfigurasi kabelnya berbeda dari yang tradisional kipas AC dan memerlukan perhatian pada polaritas, tegangan, dan koneksi sinyal kontrol.

Artikel ini akan menjelaskan bagaimana kipas DC disambungkan, apa yang membuat pengaturannya berbeda, dan bagaimana perusahaan seperti ChangFo menyederhanakan pemasangan sekaligus memaksimalkan kinerja dan keamanan.

1. Dasar-Dasar: Cara Kerja Kipas DC

Kipas DC (Direct Current Fan) beroperasi menggunakan listrik arus searah, di mana arus mengalir secara konsisten dalam satu arah. Kipas ini mengubah energi listrik menjadi energi mekanik melalui motor tanpa sikat (BLDC), menghasilkan aliran udara yang stabil dan pendinginan yang efisien.

Tidak seperti kipas angin AC, yang bekerja dengan arus bolak-balik dan memiliki sambungan dua kabel sederhana (hidup dan netral), kipas angin DC biasanya menggunakan pengaturan tiga atau empat kabel untuk mencapai kendali kecepatan dan pemantauan kinerja yang presisi.

2. Jenis-jenis Kabel Kipas DC yang Umum

Tergantung pada desain dan aplikasi, kipas DC tersedia dengan konfigurasi kabel yang berbeda:

Kipas DC Dua Kawat

Kabel merah: Positif (+)

Kabel hitam: Negatif (–)

Koneksi daya saja yang mendasar; ideal untuk tugas pendinginan sederhana.

Kipas DC Tiga Kawat

Merah: Positif

Hitam: Negatif

Kuning atau Putih: Takometer (sinyal RPM) untuk umpan balik kecepatan.

Umum pada kipas pendingin elektronik dan komputer.

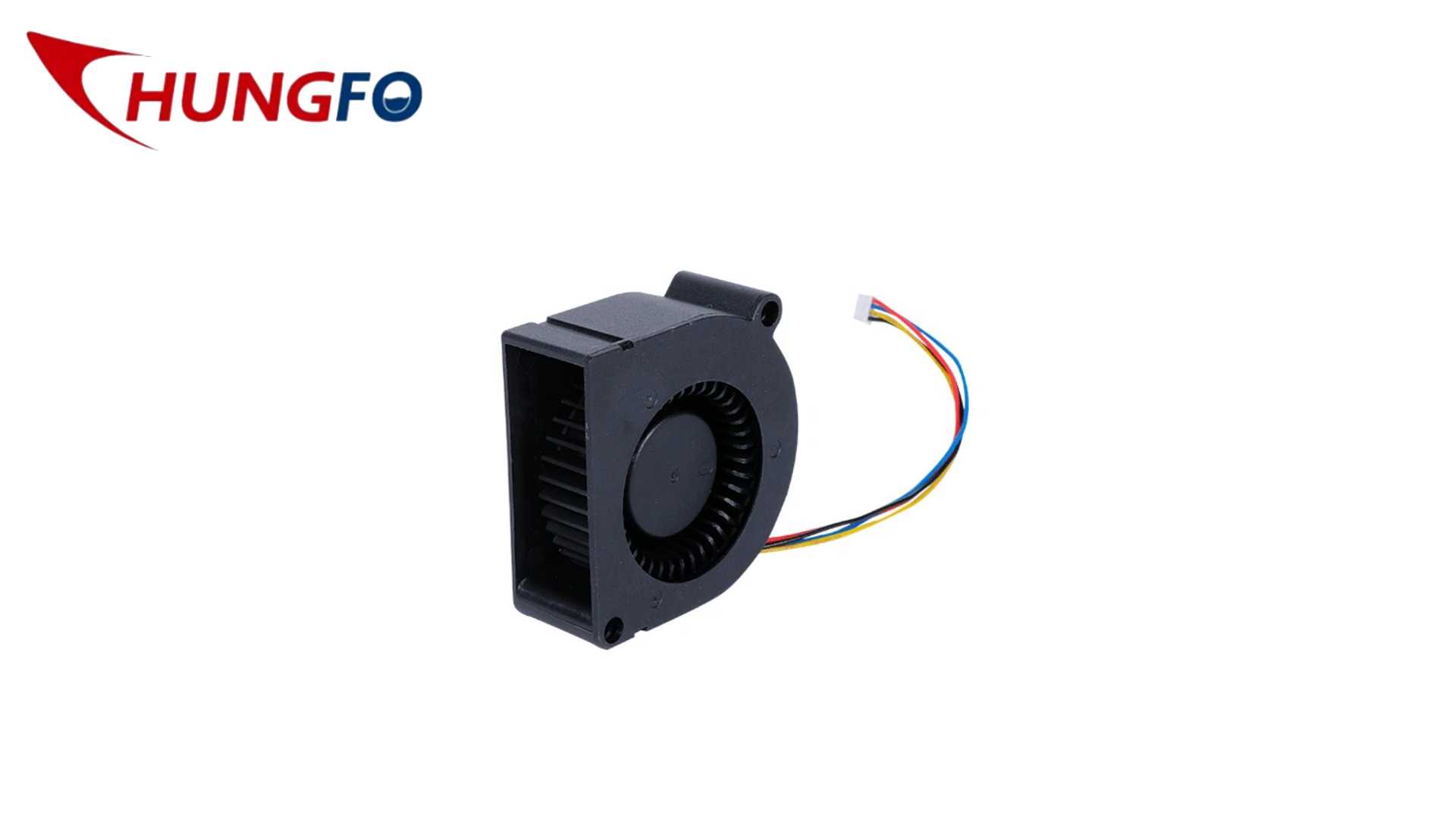

Kipas DC Empat Kawat

Merah: Daya (+)

Hitam: Tanah (–)

Kuning: Sinyal takometer

Biru: Garis kontrol PWM (Modulasi Lebar Pulsa)

Memungkinkan pengaturan kecepatan yang tepat dan penyesuaian otomatis berdasarkan suhu atau beban.

Jadi, meskipun kipas DC tidak selalu memerlukan kabel "khusus", namun kipas tersebut memerlukan koneksi pin dan sirkuit kontrol yang benar agar dapat beroperasi dengan aman dan efisien.

3. Tegangan dan Polaritas: Pertimbangan Utama dalam Instalasi

Tidak seperti kipas AC yang menoleransi rentang input lebar (misalnya, 110V–240V AC), kipas DC peka terhadap tegangan.

Tegangan pengenal umum meliputi 5V, 12V, 24V, dan 48V, tergantung pada aplikasi.

Pengkabelan yang tidak tepat—seperti membalikkan polaritas atau memberikan tegangan yang salah—dapat menyebabkan:

Kelelahan motorik

Fluktuasi RPM

Kerusakan pengontrol

Untuk memastikan keandalan, sebagian besar kipas DC industri dari produsen seperti ChangFo menyertakan perlindungan polaritas terbalik, yang memastikan kipas tetap aman bahkan jika terjadi kesalahan pemasangan kabel.

4. Apakah Anda Membutuhkan Pengontrol atau Adaptor?

Dalam kebanyakan kasus, kipas DC memerlukan catu daya DC yang diatur atau papan driver.

Untuk sistem yang hanya memiliki masukan AC, konverter AC-DC digunakan untuk memberikan tegangan yang benar.

Untuk aplikasi tingkat lanjut, seperti kipas pendingin industri atau sistem elektronik pintar, kipas dapat dihubungkan ke modul kontrol PWM atau sensor suhu.

Hal ini memungkinkan penyesuaian kecepatan otomatis—meningkatkan kinerja pendinginan dan efisiensi energi.

5. Perbandingan Cepat Kabel Kipas DC vs. AC

Fitur Kipas DC Kipas AC

Jenis Daya Arus Searah Arus Bolak-balik

Kabel Umum 2~4 kabel 2 kabel

Rentang Tegangan 5V–48V 110V–240V

Kontrol PWM atau kontrol tegangan Hidup/mati sederhana

Umpan balik Sinyal takometer opsional Tidak ada umpan balik

Penggunaan Umum Elektronik, otomatisasi, pendinginan presisi HVAC, ventilasi, pendinginan tugas berat

Jadi, meskipun kipas DC sedikit lebih rumit untuk disambungkan, kipas ini menawarkan kontrol, keamanan, dan efisiensi yang lebih baik—menjadikannya ideal untuk peralatan cerdas modern.

6. Solusi Kipas ChangFo yang Dioptimalkan untuk Pengkabelan

Di ChangFo Electronic Technology Co., Ltd., kami memahami bahwa pelanggan menghargai kinerja dan kemudahan pemasangan.

Itulah sebabnya setiap kipas DC, kipas pendingin, dan kipas industri yang kami produksi dirancang untuk pemasangan kabel yang sederhana, toleransi tegangan yang stabil, dan integrasi plug-and-play.

Keunggulan Kami:

Desain Cerdas: Kabel yang sudah diberi tanda dengan instruksi berkode warna.

Perlindungan Keamanan: Perlindungan polaritas terbalik dan arus berlebih terpasang.

Pilihan Tegangan Kustom: 5V, 12V, 24V, 48V tersedia untuk sistem yang berbeda.

Kontrol Fleksibel: Mendukung PWM, pengaturan tegangan, atau kontrol berbasis suhu.

Baik Anda mengintegrasikan kipas ke dalam sistem PCB, kabinet kontrol industri, atau modul daya berkinerja tinggi, kipas ChangFo memastikan keandalan dari pemasangan kabel hingga pengoperasian.

7. Pemikiran Akhir

Apakah kipas DC memerlukan kabel khusus?

Tidak juga—tetapi pemasangan kabel yang tepat sangat penting untuk kinerja dan umur panjang.

Memahami konfigurasi kabel, voltase, dan metode kontrol kipas memastikan pemasangan yang lancar dan pengoperasian yang tahan lama.

Seiring dengan industri yang terus mengejar pendinginan yang lebih cerdas, lebih senyap, dan lebih efisien, ChangFo tetap berkomitmen untuk menyediakan Kipas Industri solusi yang menyederhanakan pengaturan sekaligus memberikan hasil yang luar biasa.
