Pemilihan kipas pendingin merupakan tugas penting dalam desain manajemen termal. Bagi para insinyur, memilih kipas yang tepat bukan hanya tentang angka aliran udara, tetapi juga tentang menyeimbangkan tekanan aliran udara, keandalan, kebisingan, konsumsi daya, dan lingkungan operasi. Pemilihan kipas yang tidak tepat dapat menyebabkan panas berlebih, kebisingan berlebihan, kegagalan dini, atau biaya yang tidak perlu.

Artikel ini memberikan panduan langkah demi langkah untuk pemilihan kipas bagi para insinyur. Panduan ini mengikuti alur kerja teknik praktis yang menyelaraskan kinerja kipas dengan persyaratan aplikasi nyata dan batasan sistem. Tujuannya adalah untuk membantu para insinyur membuat keputusan pemilihan kipas yang tepat dan andal untuk peralatan elektronik dan industri.

Memahami Tujuan Pendinginan

Langkah pertama dalam pemilihan kipas adalah mendefinisikan dengan jelas tujuan pendinginan. Para insinyur harus memahami apa yang perlu didinginkan dan mengapa. Ini termasuk mengidentifikasi komponen penghasil panas seperti... seperti modul daya prosesor atau transformator dan menentukan batas suhu operasi yang dapat diterima.

Penting juga untuk mengklarifikasi apakah kipas tersebut digunakan untuk ventilasi ruang pendingin tingkat komponen atau manajemen aliran udara sistem secara keseluruhan. Tujuan pendinginan yang berbeda memerlukan jenis kipas, pola aliran udara, dan strategi pemasangan yang berbeda.

Memperkirakan Beban Panas dan Margin Termal

Setelah tujuan pendinginan jelas, langkah selanjutnya adalah memperkirakan total beban panas. Beban panas biasanya dihitung berdasarkan konsumsi daya dan kehilangan efisiensi komponen di dalam sistem.

Para insinyur harus menyertakan margin termal untuk memperhitungkan variasi kondisi operasi, efek penuaan, dan perubahan lingkungan. Mendesain tanpa margin yang cukup dapat mengakibatkan masalah termal di kemudian hari dalam siklus hidup produk.

Menentukan Aliran Udara yang Diperlukan

Aliran udara yang diperlukan dihitung berdasarkan beban panas, kenaikan suhu yang diizinkan, dan sifat-sifat udara. Langkah ini menerjemahkan kebutuhan termal menjadi permintaan aliran udara

Namun, nilai aliran udara teoritis harus disesuaikan untuk mencerminkan kondisi sistem yang sebenarnya. Kehilangan aliran udara yang disebabkan oleh filter, heat sink, kisi-kisi, dan penghalang internal secara signifikan memengaruhi kinerja pendinginan aktual. Para insinyur harus memperhitungkan kehilangan ini sejak tahap desain.

Mengevaluasi Impedansi Sistem

Impedansi sistem menggambarkan hambatan yang dihadapi aliran udara saat bergerak melalui peralatan. Hal ini dipengaruhi oleh geometri selubung, kepadatan komponen, dan desain jalur aliran udara

Memahami impedansi sistem sangat penting untuk memilih kipas dengan kemampuan tekanan yang sesuai. Kipas dengan aliran udara tinggi tetapi tekanan statis rendah mungkin gagal memberikan pendinginan yang dibutuhkan dalam sistem yang terbatas.

Memilih Tipe Kipas

Berdasarkan kebutuhan aliran udara dan tekanan, para insinyur dapat memilih tipe kipas yang sesuai Kipas aksial cocok untuk aplikasi aliran udara tinggi dan hambatan rendah. Kipas sentrifugal lebih disukai ketika tekanan yang lebih tinggi diperlukan untuk mengatasi hambatan aliran udara. Kipas aliran silang digunakan ketika distribusi aliran udara yang seragam di area yang luas diperlukan

Setiap jenis kipas memiliki kelebihan dan keterbatasan yang harus disesuaikan dengan tujuan desain sistem.

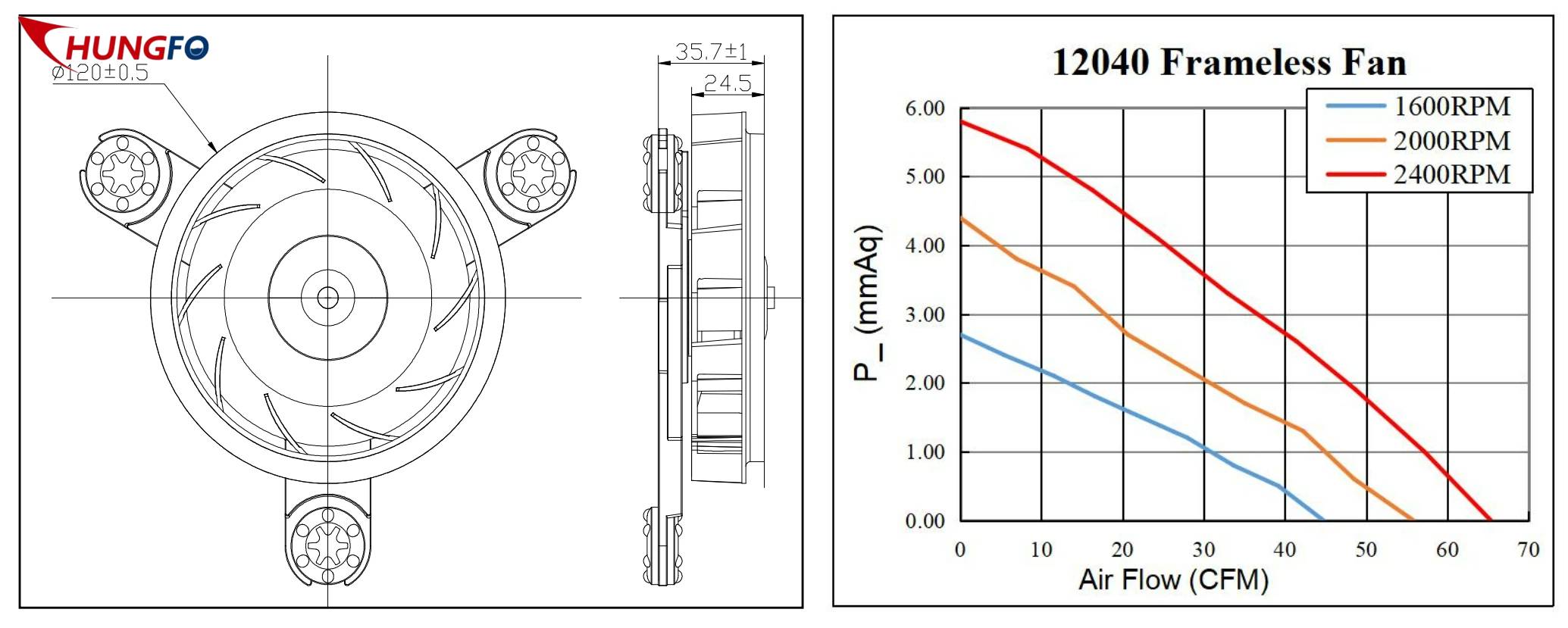

Mencocokkan Kurva Kinerja Kipas

Kurva kinerja kipas memberikan wawasan berharga tentang tekanan aliran udara dan titik operasi. Para insinyur harus memilih kipas yang titik operasinya selaras dengan kurva impedansi sistem.

Pengoperasian yang terlalu jauh dari titik optimal dapat mengurangi efisiensi, meningkatkan kebisingan, dan memperpendek umur kipas. Pencocokan kurva kinerja adalah salah satu langkah terpenting dalam pemilihan kipas profesional.

Mempertimbangkan Keandalan dan Masa Pakai

Keandalan sangat penting, terutama untuk peralatan industri dan peralatan yang sangat penting untuk misi tertentu. Para insinyur harus mengevaluasi jenis bantalan, masa pakai yang ditentukan, dan kisaran suhu operasinya.

Aplikasi pengoperasian terus-menerus mendapatkan manfaat dari kipas yang dirancang untuk masa pakai yang lama dan kinerja yang stabil. Kipas Chungfo China berfokus pada karakteristik kinerja yang konsisten yang sesuai untuk kondisi pengoperasian yang menuntut.

Pertimbangan Lingkungan dan Regulasi

Lingkungan pengoperasian sangat memengaruhi pemilihan kipas. Suhu, kelembapan, debu, dan tingkat getaran harus dipertimbangkan. Lingkungan luar ruangan atau lingkungan yang keras mungkin memerlukan tingkat perlindungan yang lebih tinggi dan material tahan korosi.

Para insinyur juga harus mempertimbangkan persyaratan keselamatan dan peraturan yang berlaku, seperti standar kelistrikan dan kepatuhan terhadap lingkungan.

Optimalisasi Kebisingan dan Konsumsi Daya

Kebisingan dan konsumsi daya seringkali menjadi persyaratan sekunder, tetapi dapat menjadi sangat penting dalam aplikasi tertentu. Para insinyur harus menyeimbangkan kinerja pendinginan dengan batasan akustik dan target efisiensi energi.

Kecepatan kipas yang lebih rendah, ukuran kipas yang lebih besar, atau jalur aliran udara yang dioptimalkan dapat membantu mengurangi kebisingan sambil tetap mempertahankan pendinginan yang memadai.

Kendala Instalasi dan Integrasi

Kendala fisik seperti ruang yang tersedia, metode pemasangan, dan arah aliran udara memengaruhi pemilihan kipas. Para insinyur harus memastikan bahwa kipas yang dipilih dapat dengan mudah diintegrasikan ke dalam desain mekanis tanpa mengurangi efisiensi aliran udara.

Pemasangan yang tidak tepat dapat meniadakan manfaat dari pemilihan kipas terbaik sekalipun.

Verifikasi dan Pengujian

Langkah terakhir dalam pemilihan kipas adalah verifikasi melalui pengujian. Pengujian termal dalam kondisi terburuk memvalidasi asumsi yang dibuat selama desain

Pengujian memungkinkan para insinyur untuk menyempurnakan kontrol kecepatan kipas dan memastikan bahwa sistem pendingin memenuhi ekspektasi keandalan dan kinerja.

Kesimpulan

Pemilihan kipas merupakan proses rekayasa sistematis yang membutuhkan pemahaman yang jelas tentang persyaratan termal, karakteristik sistem, dan kondisi operasi. Dengan mengikuti pendekatan langkah demi langkah, para insinyur dapat mengurangi risiko, meningkatkan keandalan, dan mengoptimalkan kinerja pendinginan

Pemilihan kipas yang tepat mengubah manajemen termal dari potensi masalah menjadi fondasi yang stabil untuk kinerja produk.
