Seiring dengan terus meningkatnya kepadatan daya peralatan elektronik, manajemen termal yang efektif telah menjadi faktor penting dalam memastikan stabilitas kinerja dan keandalan jangka panjang. Salah satu aspek paling mendasar namun sering disalahpahami dalam desain termal adalah menghitung aliran udara yang dibutuhkan untuk mendinginkan peralatan. Tanpa estimasi aliran udara yang akurat, bahkan kipas atau heat sink berkualitas tinggi pun mungkin gagal memberikan hasil pendinginan yang diharapkan.

Artikel ini menjelaskan cara menghitung aliran udara yang dibutuhkan berdasarkan disipasi panas, batas kenaikan suhu, dan kondisi sistem. Artikel ini juga membahas kesalahan desain umum dan bagaimana pemilihan kipas memengaruhi kinerja pendinginan di dunia nyata. Prinsip-prinsip yang dijelaskan di sini berlaku secara luas untuk peralatan industri, catu daya, perangkat komunikasi, dan kabinet kontrol elektronik.

Memahami Pembangkitan Panas pada Peralatan Pendingin

Setiap sistem elektronik menghasilkan panas sebagai produk sampingan dari konsumsi daya. Sumber panas dapat mencakup prosesor, modul daya, penggerak motor, dan sirkuit konversi. Beban panas total biasanya dinyatakan dalam watt dan mewakili jumlah energi termal yang harus dihilangkan untuk menjaga suhu operasi yang aman.

Estimasi panas yang akurat adalah langkah pertama dalam perhitungan aliran udara. Nilai ini dapat diperoleh dari lembar data komponen, perhitungan efisiensi, atau pengukuran langsung. Perkiraan beban panas yang terlalu rendah seringkali menyebabkan aliran udara yang tidak mencukupi, sementara perkiraan yang terlalu tinggi mengakibatkan kebisingan dan konsumsi energi yang tidak perlu.

Hubungan Antara Aliran Udara dan Penghilangan Panas

Aliran udara menghilangkan panas dengan membawa energi termal menjauh dari komponen penghasil panas. Jumlah panas yang dapat dihilangkan oleh udara bergantung pada tiga faktor utama:

1. Volume aliran udara,

2, Kepadatan udara dan panas spesifik

3. Batas kenaikan suhu udara yang diperbolehkan.

4. Hubungan termal dasar dapat dinyatakan sebagai

5. Pelepasan panas sama dengan laju aliran massa udara dikalikan dengan panas spesifik udara dan kenaikan suhu.

Dalam aplikasi teknik praktis, hubungan ini disederhanakan menjadi rumus estimasi aliran udara yang umum digunakan berdasarkan aliran udara volumetrik. Rumus ini menjadi dasar untuk memilih yang tepat. kipas pendingin .

Metode Perhitungan Aliran Udara

Untuk menghitung aliran udara yang dibutuhkan, tiga parameter harus ditentukan:

1. Total disipasi panas sistem.

2, Kenaikan suhu udara maksimum yang diizinkan

3. Kondisi udara sekitar

4. Untuk udara standar pada tekanan normal, rumus teknik yang disederhanakan sering digunakan.

Laju aliran udara yang dibutuhkan sama dengan beban panas dibagi dengan kenaikan suhu yang diizinkan dikalikan dengan sebuah konstanta.

Konstanta ini mencerminkan sifat termal udara dan faktor konversi satuan. Hasilnya biasanya dinyatakan dalam kaki kubik per menit atau meter kubik per jam. Kenaikan suhu yang diizinkan lebih rendah membutuhkan aliran udara yang lebih tinggi, sedangkan toleransi suhu yang lebih tinggi memungkinkan pengurangan kebutuhan aliran udara.

Memilih Kenaikan Suhu yang Wajar

Kenaikan suhu mengacu pada perbedaan antara suhu udara masuk dan suhu udara keluar. Pemilihan nilai ini memerlukan keseimbangan antara keamanan termal dan efisiensi sistem. Nilai kenaikan suhu tipikal berkisar antara lima hingga lima belas derajat Celcius, tergantung pada sensitivitas aplikasi.

Peralatan dengan keandalan tinggi sering menggunakan batas kenaikan suhu yang lebih rendah untuk mengurangi tekanan dan penuaan komponen. Sistem industri dengan komponen yang kokoh mungkin mentolerir kenaikan suhu yang lebih tinggi untuk mengurangi ukuran kipas dan konsumsi daya.

Dampak Hambatan Sistem pada Aliran Udara Aktual

Aliran udara yang dihitung mewakili kebutuhan teoretis, bukan aliran udara yang sebenarnya akan dihasilkan oleh kipas. Hambatan sistem yang disebabkan oleh heat sink, filter, kisi-kisi, dan geometri penutup secara signifikan memengaruhi aliran udara nyata.

Seiring meningkatnya hambatan, aliran udara menurun sesuai dengan kurva kinerja kipas. Oleh karena itu, perhitungan aliran udara harus dikombinasikan dengan estimasi impedansi sistem. Memilih penggemar DC Berdasarkan hanya pada peringkat aliran udara bebas seringkali mengakibatkan pendinginan yang tidak memadai dalam kondisi pengoperasian.

Pemilihan Kipas Berdasarkan Perhitungan Aliran Udara

Setelah kebutuhan aliran udara dihitung, pemilihan kipas harus didasarkan pada kebutuhan aliran udara dan tekanan statis. Kipas harus mampu menghasilkan aliran udara yang telah dihitung pada titik tekanan operasi sistem.

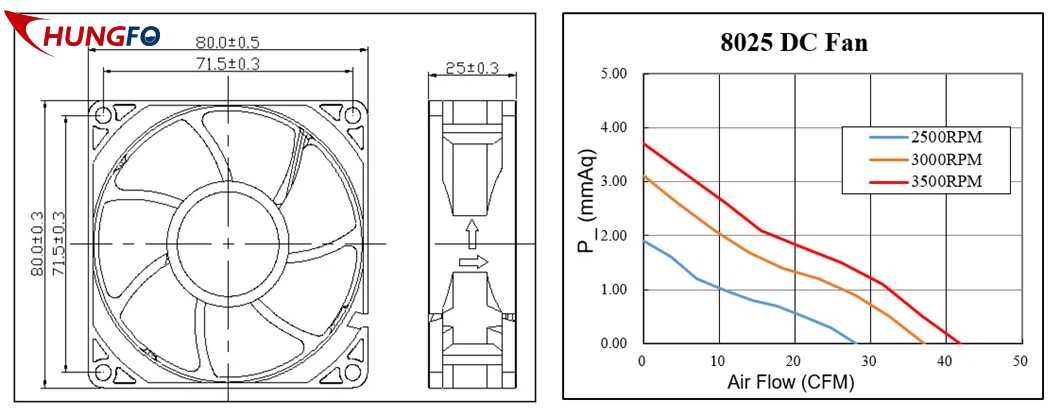

Produsen seperti China Chungfo fan menyediakan kurva kinerja yang memungkinkan para insinyur untuk mencocokkan kebutuhan aliran udara dengan kondisi operasi nyata. Pemilihan kipas yang tepat memastikan bahwa aliran udara yang dihitung diterjemahkan menjadi kinerja pendinginan yang efektif.

Kesalahan Umum dalam Perhitungan Aliran Udara

1. Beberapa kesalahan sering terjadi dalam desain sistem pendingin.

2, Mengabaikan kehilangan aliran udara akibat hambatan.

3. Menggunakan aliran udara kipas maksimum, bukan aliran udara operasional.

4. Dengan asumsi distribusi udara seragam di dalam ruangan tertutup

5. Mengabaikan pengaruh ketinggian dan suhu lingkungan.

Menghindari kesalahan-kesalahan ini meningkatkan akurasi pendinginan dan mengurangi risiko panas berlebih atau kebisingan kipas yang berlebihan.

Mengintegrasikan Perhitungan Aliran Udara ke dalam Desain Termal

Perhitungan aliran udara tidak boleh dianggap sebagai langkah terpisah. Perhitungan ini harus diintegrasikan ke dalam desain termal secara keseluruhan, termasuk tata letak heat sink, jalur aliran udara, desain enclosure, dan pertimbangan perawatan. Perencanaan aliran udara di tahap awal mengurangi biaya desain ulang dan meningkatkan keandalan produk.

Produsen berpengalaman seperti China Chungfo pabrik kipas Menekankan pencocokan termal tingkat sistem daripada pemilihan kipas secara individual. Pendekatan ini memastikan kinerja pendinginan yang stabil sepanjang siklus hidup produk.

Kesimpulan

Menghitung kebutuhan aliran udara untuk peralatan pendingin merupakan keterampilan mendasar dalam teknik termal. Dengan memahami pembangkitan panas, prinsip aliran udara, dan hambatan sistem, para insinyur dapat merancang solusi pendinginan yang efisien, andal, dan hemat biaya.

Perhitungan aliran udara yang akurat dikombinasikan dengan pemilihan kipas yang tepat memastikan bahwa peralatan pendingin beroperasi dalam batas suhu yang aman dalam kondisi nyata. Pendekatan sistematis ini sangat penting untuk sistem elektronik modern yang menghadapi tantangan termal yang semakin meningkat.
