Pada peralatan elektronik dan produk elektromekanis, kipas pendingin merupakan komponen pendingin utama, dan kinerjanya secara langsung memengaruhi stabilitas sistem dan masa pakai. Oleh karena itu, pemilihan kipas tidak boleh sembarangan, tetapi harus dinilai langkah demi langkah berdasarkan proses ilmiah. Chungfo merangkum enam langkah pemilihan untuk membantu Anda memilih model kipas yang tepat secara efisien dan akurat!

Langkah 1: Tentukan tegangan operasi dan jenis kipas

Tegangan kipas yang umum adalah 12V, 24V, 48V. Setelah mengetahui tegangannya, pilih jenis kipas yang sesuai:

Kipas AC (AC fan)

Fitur: rangka logam

Keunggulan: tidak memerlukan adaptor, ketahanan lonjakan arus kuat, biaya rendah

Kekurangan: rentang kecepatan sempit, kecepatan tidak dapat disesuaikan, tidak ada sinyal FG/RD

Kipas arus searah (DC fan)

Fitur: bingkai injeksi plastik

Keunggulan: tegangan aman, berbagai ukuran dan kecepatan opsional, mendukung pengaturan kecepatan, dengan sinyal FG/RD dan perlindungan stall

Kekurangan : Suara relatif keras pada kecepatan tinggi

Kipas EC (universal AC/DC)

Fitur: Kompatibel dengan AC/DC, rangka injeksi plastik

Keunggulan: tegangan lebar dapat disesuaikan, dengan pengukuran kecepatan dan alarm, cocok untuk peralatan berkinerja tinggi

Kekurangan: harga mahal, resistensi lonjakan arus relatif lemah

Langkah 2: Pilih jenis kipas

Pilih sesuai dengan skenario penggunaan dan struktur jalur angin Jenis berikut:

Kipas aliran aksial

Arah aliran udara sejajar dengan sumbu, biasanya terlihat pada catu daya dan kabinet

Volume udara besar, tekanan sedang, pemasangan mudah

Kipas aliran silang (crossflow fan)

Cocok untuk pendinginan permukaan besar, distribusi aliran udara yang seragam

Volume dan tekanan udara rendah, kebisingan rendah, umumnya digunakan pada printer, instrumen, dan meteran

Kipas sentrifugal

Saluran masuk dan keluar udara 90°, dengan tekanan udara tinggi, cocok untuk acara yang membutuhkan jalur udara melengkung

Cocok untuk peralatan dengan kepadatan tinggi seperti server dan AC kecil

Peniup

Strukturnya mirip dengan kipas sentrifugal, tetapi dengan volume udara yang lebih kecil dan tekanan udara yang lebih terkonsentrasi.

Digunakan untuk pendinginan paksa lokal atau pembersihan

Langkah 3: Konfirmasikan persyaratan volume udara dan tekanan udara

Parameter utama ini dapat diperoleh melalui simulasi dengan perangkat lunak desain termal (seperti ICEPAK, Flotherm), atau diperkirakan melalui perhitungan empiris:

Volume udara (CFM)

Tekanan udara (mmH₂O atau Pa)

Kurva PQ, kebisingan (dBA), arus, konsumsi daya, dll.

Langkah 4: Kunci merek dan parameter teknis

Pilih produk tertentu berdasarkan faktor-faktor berikut:

Merek/model

Ukuran (misalnya 60×60×15mm)

Tegangan/arus terukur

Kecepatan (RPM)

Volume udara/ Tekanan angin

Nilai kebisingan

Langkah 5: Pilih jenis bantalan dan tingkat perlindungan

Jenis bantalan:

Bantalan yang mengandung minyak: sekitar 30.000 jam @25℃

Bantalan hidrolik: sekitar 30.000 jam @40℃

Bantalan bola: sekitar 50.000 jam @40℃

Tingkat perlindungan (IP):

IP55: tahan debu dan cipratan

IP67: tahan hujan

IP68: dapat bekerja terus menerus di dalam air

Langkah 6: Fungsi dan detail instalasi

Fungsi umum:

FG (umpan balik kecepatan)

RD (alarm kesalahan)

PWM (fungsi pengaturan kecepatan)

Mulai ulang otomatis

Titik pemasangan:

Jenis rangka kipas (apakah dengan lubang pemasangan)

Metode kabel timah (kabel terbelah/paralel/pilin)

Panjang kabel default: rangka ke terminal

Model terminal umum: HX2.54, PH2.0, 2510, kepala pesawat, dll.

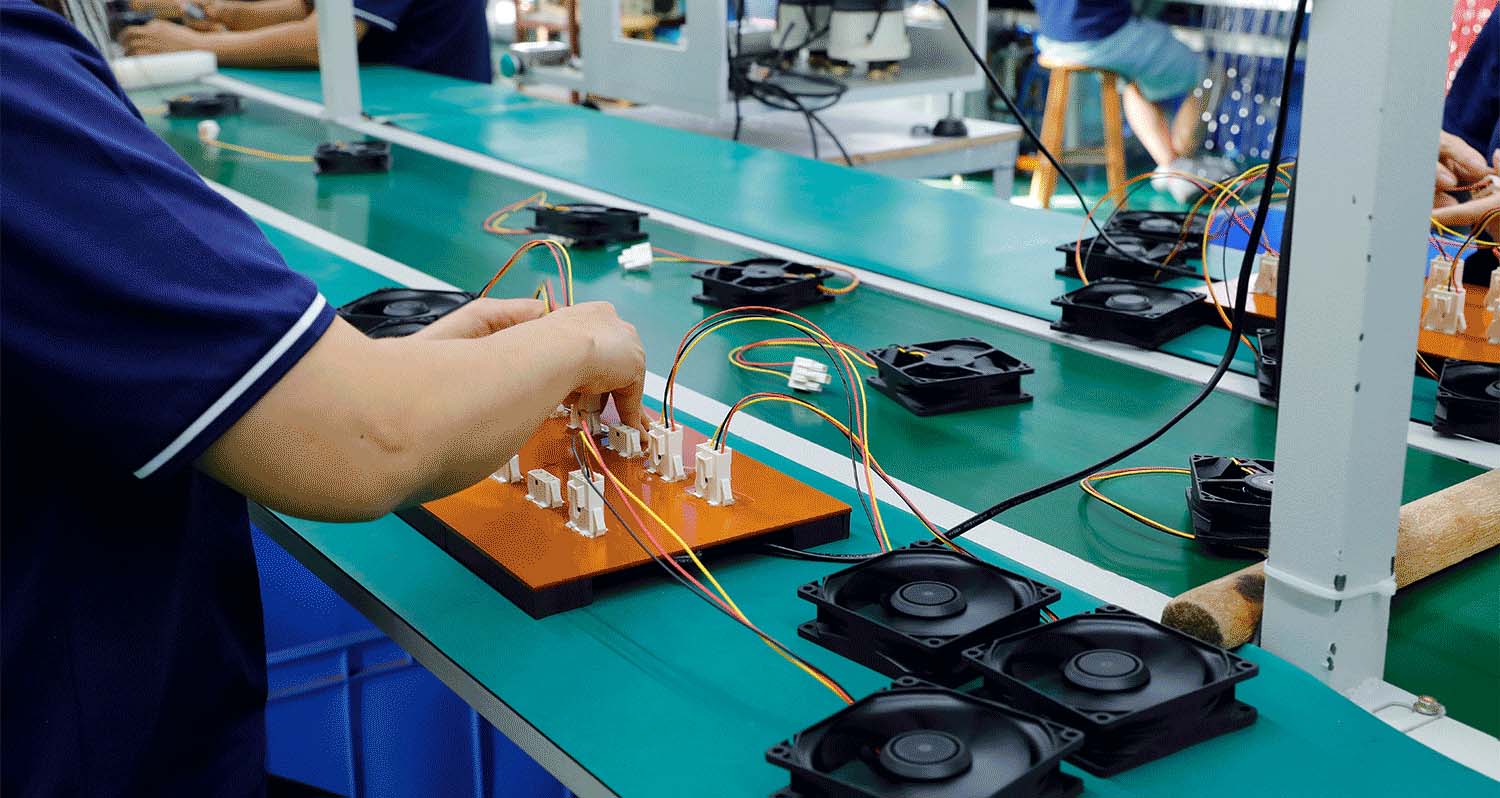

Proses selanjutnya: verifikasi sampel dan produksi massal

Setelah menyelesaikan pemilihan, produsen akan memberikan spesifikasi produk untuk ditinjau, dan mengirimkan sampel untuk pengujian setelah konfirmasi. Setelah pengujian berhasil, Anda dapat memasuki tahap pembelian batch. Jika ada persyaratan kustomisasi khusus (seperti bahan rangka, tahan ledakan, anti korosi, adaptasi lingkungan khusus, dll.), disarankan untuk mengutamakan kerja sama dengan pabrik yang memiliki kemampuan desain cetakan dan R&D chip, seperti Chungfo Electronics, yang dapat memenuhi kebutuhan kipas kustom Anda dalam satu tempat.

Jika Anda memerlukan panduan pemilihan kipas, penyesuaian spesifikasi atau aplikasi sampel, silakan hubungi Tim teknis Chungfo Electronics , kami akan memberi Anda dukungan profesional satu-satu!
