Di banyak bidang seperti elektronik, peralatan rumah tangga, peralatan medis dan pertanian, kipas aliran silang secara bertahap telah menjadi pilihan utama untuk solusi pembuangan panas yang efisien dan senyap karena metode pasokan udara dan desain strukturalnya yang unik. Artikel ini akan menganalisis secara singkat karakteristik struktural, keunggulan aplikasi, dan perbedaan antara kipas aliran silang dan kipas aliran aksial dari tiga perspektif: prinsip, perbandingan, dan pengujian kinerja.

1. Struktur dan karakteristik aliran udara kipas aliran silang

Kipas aliran silang (juga dikenal sebagai kipas aliran silang atau kipas pemasukan radial) terdiri dari impeler silinder multi-bilah, volute, dan lidah volute. Impeler sebagian terbuka dan sebagian dikelilingi oleh volute. Saluran masuk udara adalah struktur terbuka, dan tidak ada saluran masuk udara di kedua sisi seperti kipas sentrifugal. Saat kipas bekerja, aliran udara memasuki kisi bilah dari sisi terbuka, melewati impeler dan dikeluarkan dari volute dari sisi lain, membentuk aliran udara kerja yang lebar. Aliran udara internal rumit dan dalam keadaan tidak stabil. Telah diamati bahwa pusat pusaran akan terbentuk di impeler, biasanya di dekat lidah volute. Pusaran memengaruhi efisiensi dan stabilitas kipas: Saat pusaran dekat dengan lidah volute, kipas memiliki kinerja yang lebih baik dan efisiensi yang lebih tinggi; Jika pusaran jauh dari lidah volute, area sirkulasi meningkat, efisiensi kipas menurun, dan stabilitas aliran melemah. Struktur cangkang, posisi lidah volute, dan perbedaan tekanan antara saluran masuk dan keluar akan memengaruhi posisi pusaran. Saat ini, pengoptimalan masih perlu mengandalkan verifikasi eksperimental. Karakteristik aplikasi: Laju aliran besar dapat dicapai bahkan pada diameter kecil; Distribusi tekanan angin relatif seragam; Cocok untuk struktur strip panjang atau peralatan yang memerlukan pendinginan seragam (seperti layar tampilan, pemurni, dll.); Instalasi fleksibel, struktur kompak, cocok untuk ruang datar.

2. Perbandingan kinerja antara kipas aliran silang dan kipas aliran aksial

Kipas aliran aksial menyalurkan udara dengan mengalir sepanjang arah aksial, dan sering digunakan dalam kesempatan ventilasi yang memerlukan tekanan angin terkonsentrasi dan aliran besar. Ini terutama terdiri dari kolektor angin, impeller, baling-baling pemandu dan diffuser. Impeller adalah komponen berputar, dan komponen lainnya tetap. Kipas aliran aksial fleksibel dalam desain, dan kurva kinerja sangat dipengaruhi oleh sudut pemasangan bilah. Meskipun memiliki keunggulan tertentu dalam volume udara dan efisiensi konversi energi, ia berbeda dengan kipas aliran silang dalam aspek-aspek berikut: Item perbandingan Kipas aliran silang Kipas aliran aksial Arah aliran udara Secara horizontal melalui impeller Secara aksial melalui impeller Karakteristik pembuangan udara Pelepasan udara seragam, cocok untuk strip panjang Pelepasan udara terkonsentrasi, cocok untuk pendinginan paksa lokal Struktur instalasi Datar dan kompak, cocok untuk pemandangan dengan ruang terbatas Memerlukan kedalaman instalasi yang lebih besar, dan strukturnya relatif tebal Kinerja kebisingan Operasi kecepatan rendah, kebisingan rendah Kebisingan agak keras pada kecepatan tinggi Aplikasi umum Peralatan tampilan, modul daya, pembersih udara AC, saluran pembuangan panas, pembuangan panas peralatan listrik besar.

3. Eksperimen kinerja kipas pendingin dan metode pengujian aktual

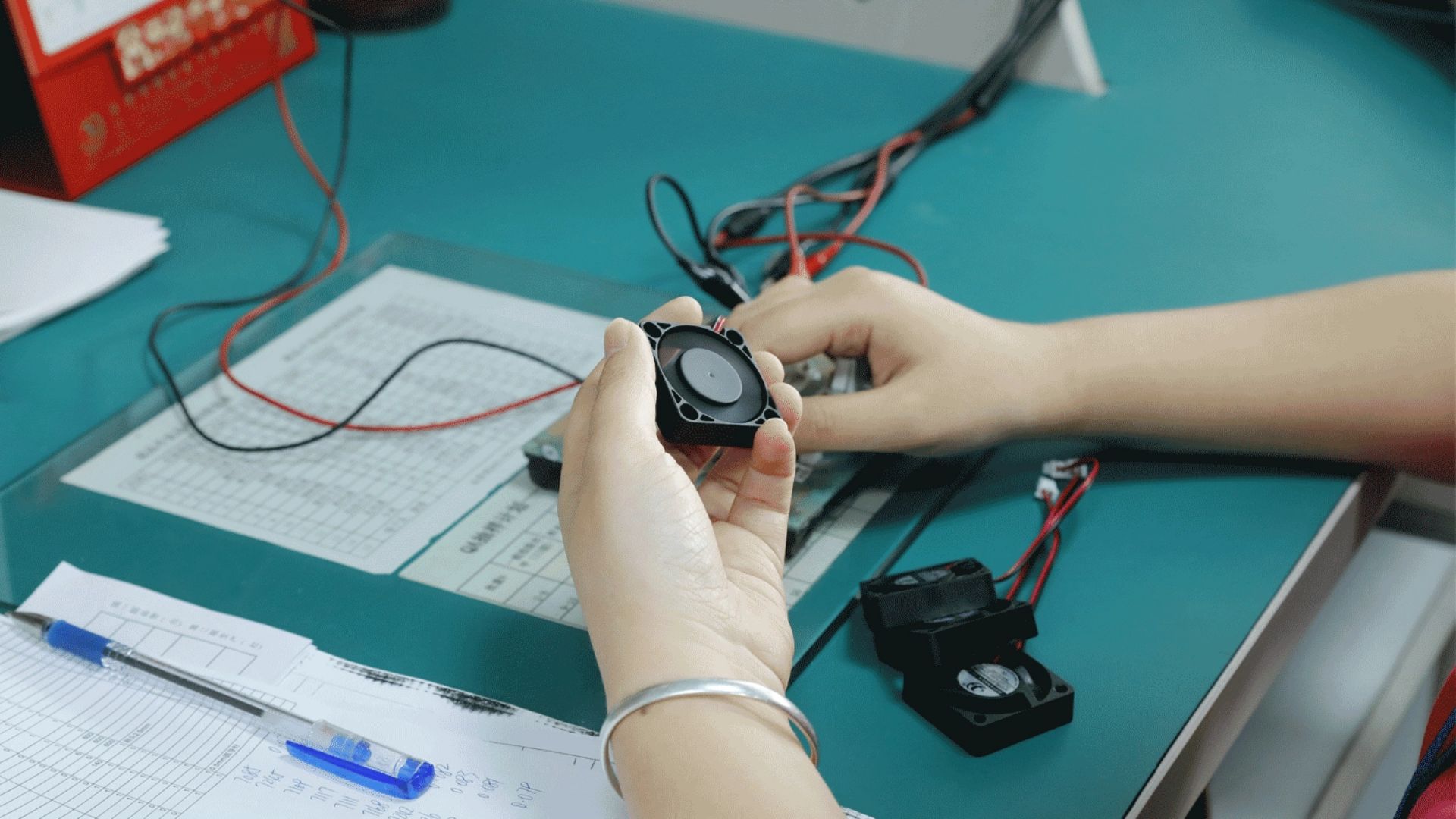

Kipas pendingin Desain tidak hanya bergantung pada perhitungan teoritis, tetapi juga perlu memverifikasi kinerjanya melalui eksperimen. Sebagai perangkat yang banyak digunakan, kinerja aerodinamis kipas aliran silang sering diuji dengan cara berikut.

Jenis alat percobaan Alat percobaan intake: Cocok untuk keperluan saluran hisap, struktur sederhana, penggunaan sering; Perangkat eksperimen pembuangan: digunakan untuk kipas saluran saluran keluar udara; Perangkat gabungan pemasukan dan pembuangan: cocok untuk peralatan dengan saluran di saluran masuk dan keluar, pengujian lebih komprehensif.

Metode pengukuran parameter kinerja Kinerja kipas terutama berfokus pada parameter berikut:

Laju aliran (Q) : dapat diukur dengan kolektor (busur atau kerucut), dan koefisien kerugian φ (umumnya 0,98~0,99) diperhitungkan;

Kami tekanan ind: terdiri dari tekanan statis dan tekanan dinamis, yang mempengaruhi intensitas pasokan udara;

Daya (N): Daya poros kipas diperoleh dengan menggunakan dinamometer torsi atau dinamometer listrik;

Efisiensi: diperoleh berdasarkan daya masukan dan rasio tekanan udara volume udara keluaran.

Parameter ini bersama-sama membangun kurva kinerja kipas, yang digunakan untuk mengoptimalkan desain produk dan pemilihan aktual.

4. Ringkasan

Keuntungan penggunaan umum kipas aliran silang Cocok untuk kebutuhan saluran keluar udara strip panjang: seperti modul daya, pendinginan layar, saluran keluar pemurnian; Pemasangan fleksibel dan struktur kompak: menghemat tempat, terutama cocok untuk perangkat tertanam; Efek pengoperasian senyap yang baik: banyak digunakan di lingkungan medis dan kantor; Volume udara seragam dan pengendalian yang kuat: memenuhi kebutuhan pembuangan panas atau pasokan udara yang seimbang; Kontrol akurat dengan penggerak DC: pengaturan kecepatan cerdas dimungkinkan.
