Aliran udara dan tekanan statis adalah dua parameter terpenting dari sebuah kipas, yang secara fundamental membentuk efisiensi, stabilitas, dan keandalan jangka panjang dari sistem pendingin apa pun. Baik digunakan dalam elektronik konsumen, peralatan industri, atau peralatan rumah tangga, interaksi antara kinerja kipas dan resistansi saluran menentukan titik operasi akhir dari sistem pendingin. Memahami impedansi sistem, kurva PQ kipas, dan hubungannya sangat penting untuk desain termal yang andal.

Evaluasi impedansi sistem yang akurat adalah dasarnya. desain pendinginan

Hambatan dalam jalur aliran udara pada akhirnya menentukan apakah kipas dapat menghasilkan aliran udara nominalnya dalam kondisi nyata. Para insinyur biasanya mengandalkan perhitungan atau simulasi CFD untuk mendapatkan kurva impedansi, yang menjadi dasar pemilihan kipas.

Membangun model impedansi yang akurat sangat penting. Jika model tersebut tidak mencerminkan kondisi aliran udara yang sebenarnya, aliran udara yang tidak mencukupi, kebisingan abnormal, atau kegagalan termal dapat terjadi bahkan ketika kipas dengan spesifikasi yang tampaknya benar digunakan.

Kontributor utama hambatan sistem berasal dari berbagai komponen yang bekerja bersama-sama. Sirip pendingin dengan kepadatan tinggi atau ketebalan yang meningkat menciptakan hambatan yang signifikan. Filter debu, tergantung pada bahan dan struktur jaringnya, secara nyata mengurangi aliran udara. Kisi-kisi ventilasi dengan rasio area terbuka yang rendah semakin meningkatkan kehilangan tekanan. Belokan saluran yang tajam, terutama belokan 90°, menghasilkan turbulensi yang memperparah hambatan. Penempatan komponen internal juga harus dipertimbangkan; sumber panas yang tersusun rapat menghalangi aliran udara dan menciptakan penyumbatan.

Dalam simulasi CFD, penyederhanaan yang tepat mengurangi waktu komputasi tanpa mengorbankan akurasi. Misalnya, sirip heatsink yang rapat dapat dimodelkan sebagai media berpori. Mesh berkualitas tinggi diperlukan di area kritis—termasuk ruang di dekat kipas, saluran pemanas, dan tikungan tajam—untuk menangkap variasi tekanan secara akurat. Kondisi batas yang tepat, termasuk aliran udara, tekanan statis, dan beban panas total, sama pentingnya, karena menentukan aliran udara yang dibutuhkan untuk sistem pendingin.

Interpretasi mendalam kurva PQ kipas dan optimasi titik operasi.

Titik perpotongan antara kurva PQ kipas dan kurva impedansi sistem adalah titik operasi sebenarnya. Namun, menentukan apakah titik ini optimal atau tidak merupakan tantangan teknik yang sesungguhnya.

Titik operasi harus menyediakan aliran udara efektif yang cukup. Banyak insinyur memilih kipas dengan aliran udara maksimum dua kali lipat dari persyaratan teoritis untuk memastikan adanya ruang gerak terhadap penumpukan debu, penuaan sistem, atau perubahan struktural. Idealnya, titik operasi harus tetap berada di wilayah efisiensi kipas tertinggi, di mana aliran udara, tekanan statis, dan konsumsi daya mencapai keseimbangan yang menguntungkan. Hal ini memastikan penghematan energi, kebisingan rendah, dan stabilitas jangka panjang.

Sangat penting untuk menghindari "wilayah stall," yang biasanya merupakan bagian cekung pada kurva PQ. Ketika hambatan sistem menjadi berlebihan, titik operasi bergeser ke area tidak stabil ini di mana terjadi aliran balik dan turbulensi yang tidak teratur. Hal ini menyebabkan kebisingan yang signifikan, penurunan aliran udara yang cepat, dan pengurangan umur kipas. Oleh karena itu, para insinyur harus memeriksa dengan cermat apakah kipas yang dipilih akan beroperasi di dekat wilayah stall. Jika ada risiko, penyesuaian seperti meningkatkan bukaan saluran, mengurangi hambatan, atau memilih model tekanan statis yang lebih tinggi harus diterapkan.

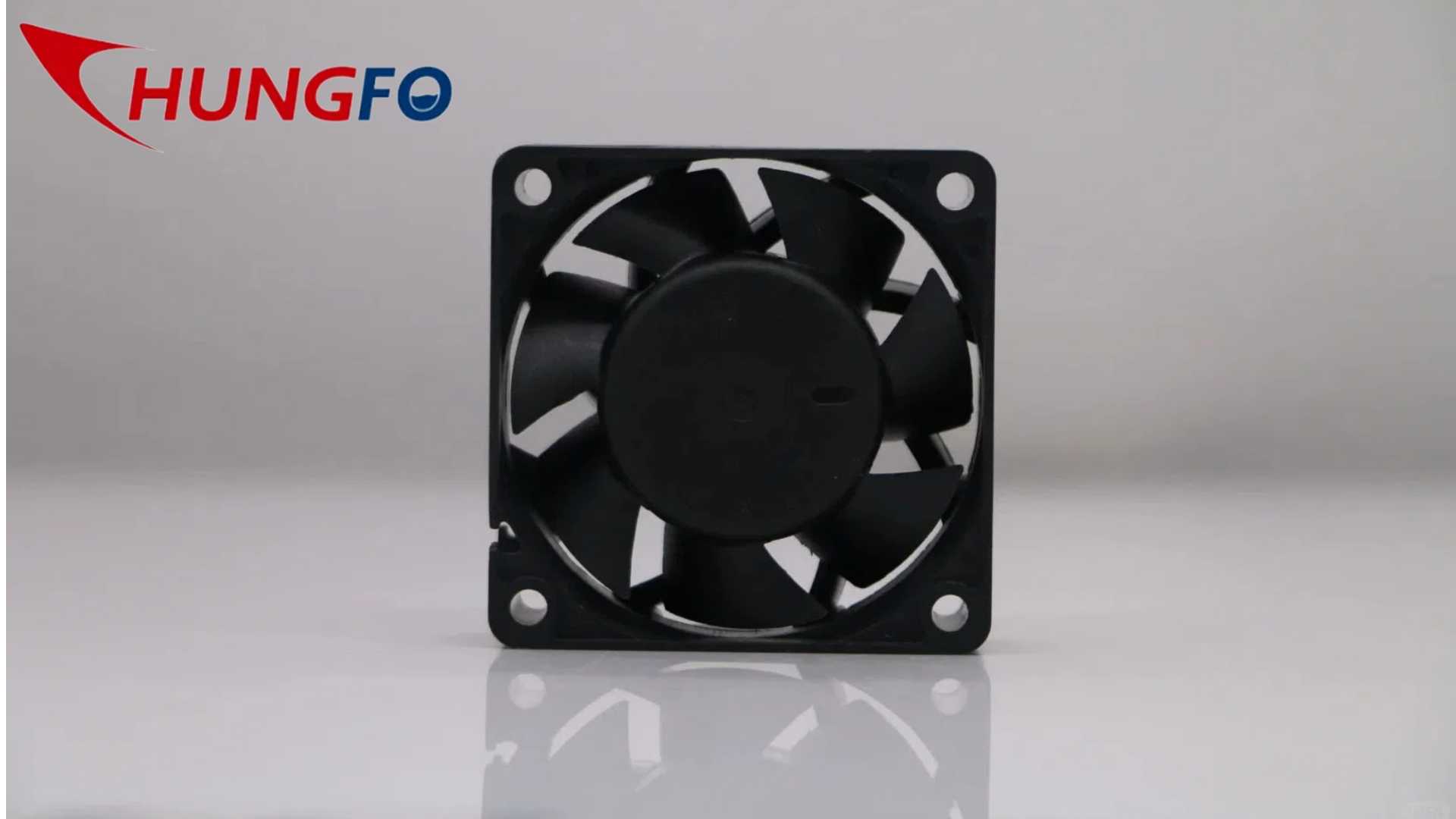

Untuk aplikasi yang membutuhkan aliran udara kuat, tekanan statis tinggi, dan kinerja pendinginan yang andal, memilih produsen tepercaya sangat penting. Chungfo mengkhususkan diri dalam solusi kipas dan pendinginan canggih, didukung oleh platform simulasi profesional dan kontrol kualitas yang ketat. Kami menyediakan produk yang disesuaikan untuk berbagai lingkungan saluran udara, termasuk sistem senyap bertekanan statis tinggi. kipas pendingin S , tinggi- peniup aliran udara , dan lengkap kipas pendingin untuk peralatan rumah tangga, peralatan komunikasi, dan sistem industri. Solusi kami membantu pelanggan meningkatkan efisiensi pendinginan dan memperpanjang masa pakai peralatan dengan percaya diri.
