Tiga kawat penggemar DC Umumnya dirancang untuk menyediakan daya dan kontrol fungsional dengan pengkabelan minimal. Mengetahui peran setiap kabel, memahami konvensi warna umum, dan melakukan pengkabelan dengan benar sangat penting untuk keselamatan perangkat dan umur kipas yang lebih panjang. Berikut ini menjelaskan definisi kabel, metode pengkabelan praktis, cara menggunakan PWM untuk kontrol kecepatan dan umpan balik tachometer, perbedaan warna antar pabrikan, dan kiat keselamatan untuk membantu Anda menghindari kesalahan selama pemasangan atau penggantian.

Definisi Dasar dan Warna Khas

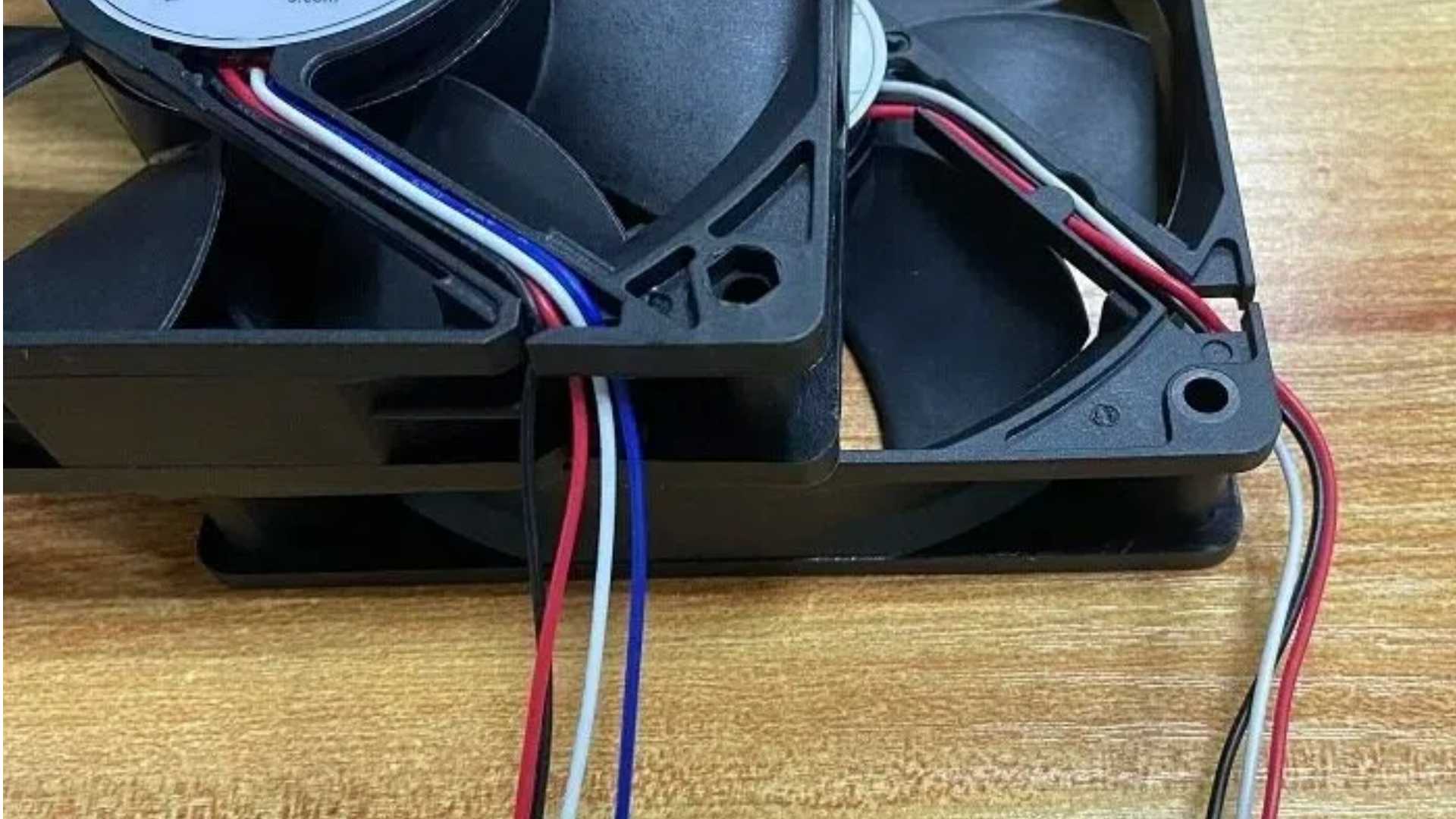

Pada sebagian besar kipas casing PC dan kipas DC serbaguna, ketiga kabel biasanya memiliki peran yang berbeda. Dua di antaranya adalah kabel daya—satu positif dan satu negatif—dan yang ketiga adalah jalur sinyal fungsional yang digunakan untuk kontrol kecepatan atau umpan balik kecepatan. Konvensi warna umum adalah merah untuk positif (VCC), hitam untuk negatif (GND), dan kuning untuk jalur sinyal yang digunakan untuk output tachometer atau kontrol PWM. Namun, warna bukanlah standar industri secara luas. Beberapa produsen menggunakan warna yang berbeda untuk fungsi tertentu. Misalnya, produsen mungkin menggunakan biru untuk kontrol PWM sementara menggunakan kuning untuk output tachometer atau alarm. Oleh karena itu, selalu rujuk ke lembar data kipas atau dokumentasi produsen saat bekerja dengan model atau merek yang berbeda.

Prosedur Pemasangan Kabel (Panduan Praktis)

Sebelum melakukan penyambungan kabel, pastikan tegangan suplai sesuai dengan tegangan nominal kipas dan siapkan alat isolasi yang tepat. Sambungkan kabel hitam ke ground sistem atau catu daya terlebih dahulu. Kemudian sambungkan kabel merah ke kutub positif catu daya, pastikan kontak yang aman dan hindari korsleting. Kabel sinyal ketiga harus disambungkan ke port kontrol atau pemantauan. Jika untuk kontrol kecepatan PWM, sambungkan ke output yang mampu membaca PWM; jika untuk umpan balik tachometer, sambungkan ke input yang dapat membaca sinyal open-collector atau gelombang persegi. Misalnya, saat menggunakan papan pengembangan seperti Arduino, sambungkan kabel merah ke VCC, kabel hitam ke ground, dan kabel sinyal ke output PWM atau ke input digital yang dapat menghitung pulsa. Setelah penyambungan kabel, nyalakan daya dan uji apakah kipas merespons sinyal kontrol atau mengirimkan pulsa RPM yang benar.

Dasar-dasar Kontrol Kecepatan PWM dan Tachometer

Kontrol PWM adalah salah satu metode paling umum untuk mengatur kecepatan kipas DC. Alih-alih mengubah tegangan, PWM mengubah siklus kerja untuk menyesuaikan daya input rata-rata kipas dan dengan demikian kecepatannya. Gunakan frekuensi dan siklus kerja PWM dalam rentang yang direkomendasikan oleh lembar data kipas untuk menghindari kebisingan atau keausan dini. Umpan balik tachometer biasanya menggunakan sensor Hall atau output kolektor terbuka, menghasilkan pulsa gelombang persegi setiap putaran atau setiap beberapa putaran. Dengan mengukur frekuensi pulsa, pengontrol menghitung RPM. Dengan demikian, kabel sinyal menyediakan pulsa-pulsa ini dan pengontrol mengukur waktu antar pulsa untuk menentukan kecepatan saat ini.

Perbedaan Antar Produsen dan Mengapa Lembar Data Penting

Produsen yang berbeda mungkin menetapkan warna dan fungsi secara berbeda. Misalnya, beberapa vendor mungkin memberi label kontrol PWM sebagai warna biru dan menggunakan warna kuning untuk pemantauan RPM atau output alarm. Kipas industri mungkin menyertakan fungsi sinyal tambahan seperti umpan balik suhu atau alarm kesalahan—fitur yang kurang umum pada kipas PC konsumen. Untuk mencegah kerusakan pada motherboard, pengontrol, atau kipas itu sendiri, baca lembar data dan diagram pengkabelan kipas dengan cermat sebelum melakukan penyambungan. Jika lembar data tidak jelas, hubungi dukungan teknis produsen untuk konfirmasi.

Kesalahan Umum dan Tips Pemecahan Masalah

Kesalahan umum adalah menganggap kabel ketiga selalu merupakan input PWM dan menghubungkannya ke output yang tidak kompatibel, yang berpotensi menyebabkan kipas tidak responsif atau rusak. Kesalahan lain adalah menghubungkan jalur tachometer ke daya untuk "melewati" kontrol, yang dapat merusak rangkaian sensor. Pemecahan masalah harus dimulai dengan daya dimatikan: periksa kontinuitas kabel dan konfirmasikan tegangan dengan multimeter. Jika kipas menerima suplai yang benar tetapi tidak mengubah kecepatan, verifikasi bahwa tipe output pengontrol sesuai dengan yang diharapkan kipas (misalnya, open-drain vs push-pull). Jika pembacaan RPM tidak stabil, periksa bentuk gelombang pulsa; menambahkan resistor pull-up atau menggunakan input penangkap yang kompatibel dapat membantu menstabilkan pengukuran.

Praktik Keselamatan dan Rekomendasi Akhir

Selalu putuskan aliran listrik dan lakukan tindakan pencegahan anti-statis sebelum melakukan pekerjaan listrik. Hindari meninggalkan konduktor yang terbuka di lokasi yang rentan terhadap kontak atau gesekan, dan gunakan selongsong penyusut panas atau pengikat kabel jika diperlukan. Jika Anda kurang percaya diri dalam menangani kabel listrik atau peralatan tersebut bernilai tinggi, mintalah teknisi berpengalaman untuk melakukan pemasangan. Dalam setiap skenario modifikasi atau penggantian, ikuti rekomendasi pabrikan perangkat, dan simpan catatan model kipas dan lembar data untuk perawatan atau penggantian di masa mendatang.
