Prolog: Dialog Teknis Lintas Eurasia

Di bidang peralatan dapur komersial, perusahaan-perusahaan Jerman selalu dikenal karena "ketelitian, kehati-hatian, dan sistematisasinya." HOBART GmbH (nama samaran yang digunakan untuk melindungi privasi pelanggan, meskipun model bisnisnya sepenuhnya konsisten dengan kasus sebenarnya), yang berlokasi di Bavaria, adalah contoh utamanya. Perusahaan ini bukan sekadar produsen mesin pencuci piring; mereka mendefinisikan diri sebagai "Pakar Solusi Sistem" untuk fase pencucian di dapur komersial. Filosofi mereka adalah untuk memastikan bahwa pelanggan menerima pengalaman pencucian yang efisien, higienis, ekonomis, dan tanpa kekhawatiran dengan mengintegrasikan perangkat keras berkualitas, bahan kimia khusus, layanan digital, dan model bisnis yang fleksibel.

Pada tahun 2023, ketika melakukan peningkatan pada mesin pencuci piring komersial generasi berikutnya, tim R&D HOBART menemukan masalah teknis yang sudah lama ada: pembuangan panas dan kedap air di lingkungan suhu tinggi dan kelembapan tinggi di ruang pencucian. Kipas aksial tradisional, yang beroperasi terus menerus dalam kondisi keras melebihi 60°C dengan kelembapan relatif mendekati jenuh, sering mengalami kerusakan bantalan, korsleting lilitan, atau penurunan aliran udara yang tajam setelah hanya 3.000 jam beroperasi. Hal ini tidak hanya menyebabkan waktu henti mesin pencuci piring dan mengurangi efisiensi pembersihan, tetapi juga dapat menyebabkan kerusakan pada modul kontrol elektronik inti karena pembuangan panas yang buruk, yang sangat melanggar komitmen "Pakar Solusi Sistem" terhadap "efisiensi dan tanpa kekhawatiran" bagi pelanggan.

Maka dimulailah perjalanan pengadaan global di seluruh Eurasia. Tim pengadaan dan teknis HOBART, yang dipersenjatai dengan standar Jerman yang ketat, menyeleksi mitra di seluruh dunia. Pada akhirnya, mereka memilih China Chungfo Fan, yang berlokasi di wilayah Delta Sungai Mutiara di Tiongkok. Setelah tiga putaran audit pabrik di lokasi, uji benchmark laboratorium, dan tiga bulan berturut-turut verifikasi keandalan, HOBART memutuskan untuk menstandarisasi kipas EC Crossflow 30290 sebagai standar sistem pendingin untuk seluruh seri mesin pencuci piring komersialnya, dengan menandatangani perjanjian kerangka kerja jangka panjang selama lima tahun.

Artikel ini akan mendokumentasikan secara lengkap kasus teladan kolaborasi manufaktur Sino-Jerman ini dalam enam dimensi: asal mula kerja sama, karakteristik produk, kemampuan lini produksi, alasan pemilihan, kejadian dan penyelesaian, serta perluasan nilai.

Bab 1: Menguraikan Kebutuhan – Logika Ketat dari Seorang "Pakar Solusi Sistem" Jerman

Untuk memahami mengapa HOBART akhirnya memilih Chungfo, seseorang harus terlebih dahulu memahami model bisnisnya yang unik.

Basis pelanggan HOBART mencakup dapur pusat hotel besar, jaringan restoran, kantin sekolah, pusat katering rumah sakit, dan banyak lagi. Bagi pelanggan ini, setiap menit mesin pencuci piring rusak berarti ratusan piring tidak dapat diproses, yang berpotensi mengganggu seluruh rantai layanan makanan. Oleh karena itu, posisi HOBART sebagai "Pakar Solusi Sistem" bukan hanya slogan tetapi hasil nyata yang dibangun di atas empat pilar:

Perangkat Keras Berkualitas: Mesin pencuci piring itu sendiri harus memiliki masa pakai standar komersial (10+ tahun) dengan desain tahan kerusakan untuk komponen-komponen utama.

Bahan Kimia Khusus: Penyediaan deterjen dan bahan pembilas ramah lingkungan, berdaya guna tinggi, dan rendah busa.

Layanan Digital: Pemantauan suhu air, konsentrasi deterjen, dan status peralatan secara real-time melalui sensor IoT, memungkinkan peringatan dini terhadap kerusakan.

Model Bisnis yang Fleksibel: Menawarkan berbagai pilihan seperti sewa, pembayaran per pencucian, dan paket layanan lengkap, memungkinkan pelanggan untuk fokus pada bisnis inti layanan makanan mereka.

Dalam sistem bisnis tertutup ini, keandalan setiap subsistem sangat penting. Kipas pendingin kabinet kontrol elektronik mesin pencuci piring mungkin tampak tidak signifikan, tetapi secara langsung menentukan umur pakai papan induk kontrol digital, inverter, dan modul daya. Lembar spesifikasi teknis HOBART menetapkan lima persyaratan penting untuk kipas tersebut:

Ketahanan Suhu Tinggi: Kisaran suhu lingkungan operasi -10°C hingga +70°C, dengan pengoperasian terus menerus pada 65°C selama 20.000 jam tanpa kerusakan.

Tahan Air dan Tahan Kelembapan: Harus mencapai peringkat perlindungan minimal IP54, yang mampu menahan penetrasi uap bersuhu tinggi ke dalam mesin pencuci piring.

Aliran Udara Tinggi dengan Kebisingan Rendah: Aliran udara ≥200 CFM, dengan kebisingan terkontrol di bawah 50 dB(A) agar sesuai untuk dapur terbuka.

Efisiensi Energi & Kontrol Kecepatan: Mendukung kontrol kecepatan 0-10V atau PWM, kompatibilitas motor EC, dan efisiensi energi secara keseluruhan yang memenuhi arahan ERP Uni Eropa.

Masa Pakai & Garansi: Masa pakai desain ≥50.000 jam, dengan masa garansi minimal 3 tahun.

Sebelum mengevaluasi Chungfo, HOBART telah menguji kipas dari tiga merek Eropa dan dua merek Asia. Merek-merek Eropa memenuhi target kinerja tetapi sangat mahal dengan waktu tunggu hingga 12 minggu; merek-merek Asia memiliki keunggulan harga tetapi umumnya gagal dalam uji tahan air suhu tinggi dan kelembaban tinggi. Kemudian mereka melihat Kipas Crossflow EC 30290 dari Chungfo.

Bab 2: Produk Inti – Penjelasan Teknis Kipas EC Aliran Silang 30290

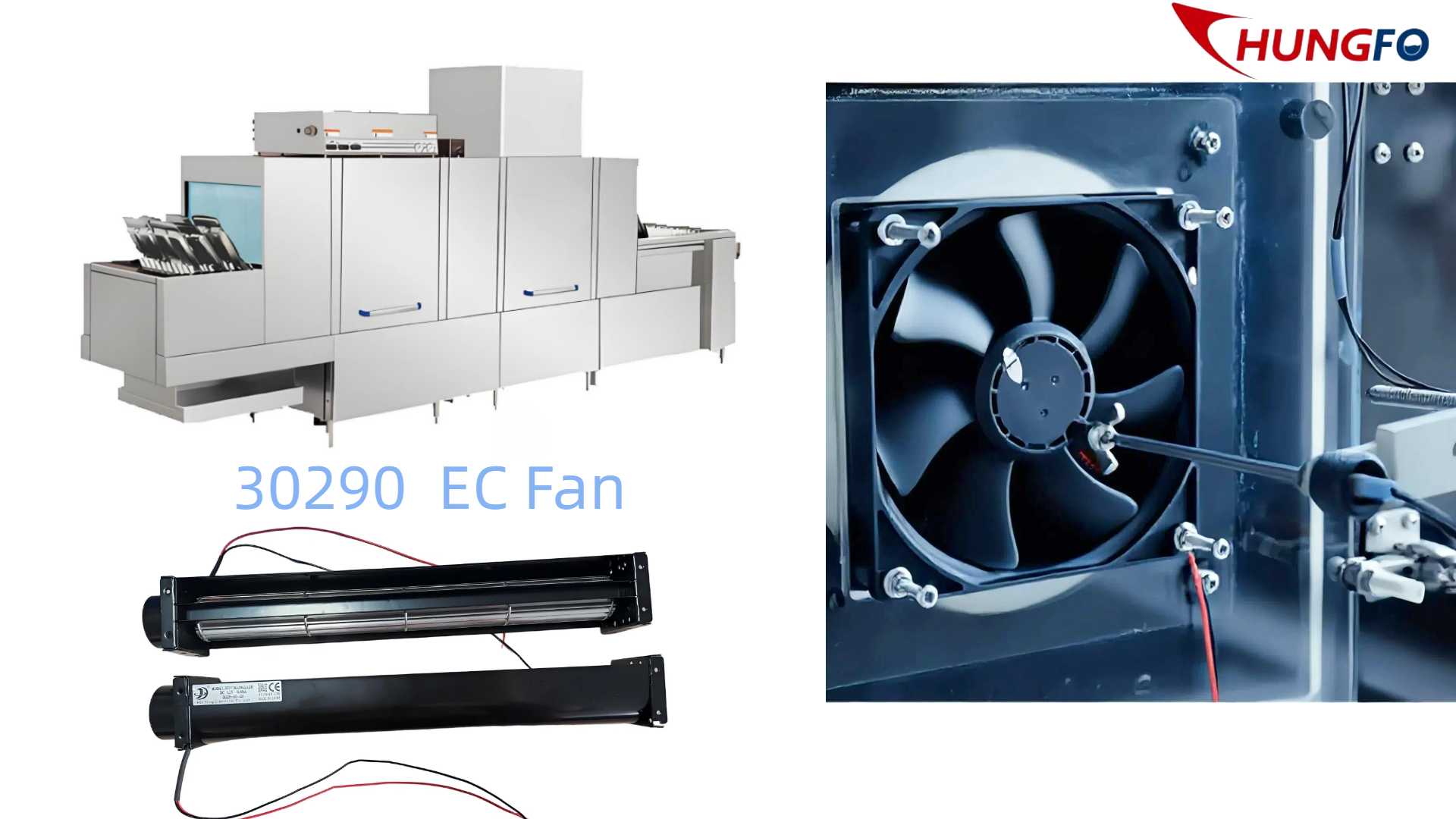

Kipas Crossflow 30290 EC adalah produk unggulan yang dikembangkan khusus oleh China Chungfo Fan untuk lingkungan bersuhu tinggi dan berkelembaban tinggi seperti mesin pencuci piring komersial, lemari uap, dan microwave industri. Dalam namanya, "30290" menunjukkan rotor berdiameter 30 mm dan panjang 290 mm, sedangkan "EC" menandakan penggunaan motor DC tanpa sikat rotor eksternal efisiensi tinggi.

I. Mengapa Kipas Aliran Silang (Crossflow Fan)?

Mesin pencuci piring komersial tradisional sebagian besar menggunakan kipas aksial atau sentrifugal. Kipas aksial Meskipun memiliki aliran udara yang tinggi, kipas sentrifugal memiliki tekanan statis yang rendah dan dapat menciptakan pusaran lokal karena udara langsung mengenai papan kontrol. Kipas sentrifugal menawarkan tekanan tinggi tetapi berukuran besar dan berisik. Kipas Aliran Silang memiliki keunggulan unik: udara melewati impeler dua kali secara radial, membentuk tirai aliran udara laminar yang rata, seragam, dan jarak jauh. Tirai ini ideal untuk dipasang di dalam kompartemen kontrol elektronik yang sempit di bagian atas mesin pencuci piring, memberikan pendinginan yang seragam di sepanjang papan kontrol tanpa titik mati.

Insinyur R&D HOBART mencatat setelah pengujian perbandingan: "Kipas aliran silang Chungfo 30290 mengurangi perbedaan suhu di dalam kabinet kontrol dari ±8°C menjadi ±2°C. Ini merupakan peningkatan revolusioner untuk masa pakai kapasitor elektrolit dan modul IGBT."

II. Efisiensi Energi dan Kecerdasan Motor EC

Motor EC (motor DC tanpa sikat yang dikomutasi secara elektronik) pada kipas ini mengintegrasikan chip kontrol cerdas, menghemat energi 40%-60% dibandingkan dengan motor AC tradisional. Sistem layanan digital HOBART dapat langsung menyesuaikan kecepatan kipas melalui sinyal PWM, secara dinamis memodulasi aliran udara pendingin berdasarkan beban mesin pencuci piring secara real-time (volume pencucian, suhu air, suhu lingkungan). Misalnya, dalam mode siaga malam, kipas beroperasi dengan senyap pada kecepatan 20%, menjaga tekanan positif untuk mencegah debu masuk; selama jam pencucian puncak, kipas beroperasi dengan kecepatan penuh untuk memastikan sistem kontrol elektronik tidak terlalu panas.

III. Terobosan dalam Teknologi Kipas Pendingin Tahan Air

Ini adalah bagian yang paling mengesankan bagi tim HOBART. Chungfo memegang hingga 12 paten model utilitas di bidang Kipas Pendingin Tahan Air. Kipas EC aliran silang 30290 menggunakan struktur tahan air tiga lapis:

Penyegelan Stator: Seluruh kumparan stator disegel sepenuhnya dengan resin epoksi konduktivitas termal tinggi, mencegah kelembapan bersentuhan dengan lilitan.

Segel Poros Labirin: Tiga alur labirin yang berliku-liku dirancang di antara poros yang berputar dan rumah bantalan, dikombinasikan dengan gemuk pelumas kelas makanan, mencegah masuknya air bahkan di bawah semprotan air bertekanan tinggi.

Lubang Pembuangan & Alur Pemandu: Lubang pembuangan terletak di bagian bawah wadah, memungkinkan kondensasi yang tidak sengaja keluar untuk mengalir dengan cepat tanpa menumpuk di dalam motor.

Diuji oleh laboratorium pihak ketiga (Nomor Laporan: CF-WT-30290-2309), setelah 1.000 jam beroperasi terus menerus dalam lingkungan uap 70°C, resistansi isolasi kipas tetap di atas 100MΩ, mencapai peringkat perlindungan IP56 (tingkat debu 5, tingkat air 6), jauh melebihi persyaratan IP54 dari HOBART.

IV. Data Terukur

Parameter: 30290 EC Kipas Aliran Silang HOBART Persyaratan Rata-rata Industri

Aliran Udara Maksimum: 235 CFM ≥200 CFM 180 CFM

Tekanan Statis Maksimum: 12 mmH₂O ≥10 mmH₂O 8 mmH₂O

Kebisingan: 48 dB(A) @ 1m ≤50 dB(A) 55 dB(A)

Suhu Operasi Maksimum: 75°C 70°C 60°C

Peringkat Perlindungan: IP56 IP54 IP44

Umur Pakai Desain: 60.000 jam 50.000 jam 30.000 jam

Performa yang melebihi ekspektasi inilah yang mendorong HOBART untuk secara tegas memasukkan kipas EC aliran silang 30290 ke dalam Daftar Material (BOM) globalnya.

Bab 3: Tulang Punggung yang Tangguh – Lini Produksi Kipas Industri Besar China Chungfo

Setelah kunjungan keduanya ke pabrik Chungfo, Direktur Pembelian HOBART menulis dalam laporan internal: "Kita tidak sedang melihat jalur perakitan kipas; kita sedang melihat sistem manufaktur presisi yang dirancang untuk keandalan yang ekstrem."

Didirikan pada tahun 2004, China Chungfo Fan telah fokus sepenuhnya pada teknologi kipas selama 20 tahun. Untuk menangani produksi massal dan berkualitas tinggi dari kipas industri berukuran besar seperti... Kipas EC Aliran Silang 30290 (Panjang 290mm, diameter rotor 30mm – ukuran besar dalam kategori kipas aliran silang menengah), Chungfo berinvestasi dalam membangun "Jalur Produksi Cerdas Kipas Aliran Silang" khusus. Berikut adalah fitur inti dari jalur ini:

I. Bengkel Penggulungan dan Penyisipan Otomatis Sepenuhnya

Stator motor kipas aliran silang memerlukan lilitan kawat tembaga setipis rambut. Chungfo memperkenalkan mesin lilitan otomatis sepenuhnya dari NITTOKU (Jepang), yang mengontrol akurasi diameter kawat hingga ±0,002 mm dengan kesalahan lilitan kurang dari 0,5%. Dibandingkan dengan lilitan manual, otomatisasi tidak hanya menghilangkan risiko korsleting antar lilitan yang disebabkan oleh kelelahan pekerja, tetapi juga memastikan konsistensi lebih dari 99,5% dalam resistansi dan induktansi tembaga di seluruh motor. HOBART mengambil sampel parameter motor dari tiga batch berturut-turut yang berjumlah 300 kipas, dan menemukan koefisien variasi (CV) hanya 1,2%, jauh di bawah rata-rata industri sebesar 5%.

II. Penyeimbangan Dinamis Online untuk Impeller Cetakan Injeksi

Impeller kipas aliran silang terdiri dari puluhan bilah yang dibentuk melalui pencetakan injeksi. Chungfo menggunakan mesin cetak injeksi ARBURG (Jerman) dan telah mengembangkan sistem pemantauan tekanan dalam cetakan internal untuk memastikan kepadatan yang seragam untuk setiap bilah. Lebih penting lagi, setiap impeller menjalani pengujian pada mesin penyeimbang dinamis bidang ganda sebelum perakitan. Kipas aliran silang 30290 mencapai tingkat keseimbangan dinamis G2.5 (standar ISO 1940), dengan ketidakseimbangan residual kurang dari 0,03 g·mm. Ini berarti amplitudo getaran kurang dari 0,02 mm saat kipas berputar pada kecepatan tinggi (3000 rpm), secara langsung memastikan pengoperasian mesin pencuci piring yang bebas kebisingan dalam jangka panjang.

III. Stasiun Uji Motor EC Berfungsi Penuh

Setiap kipas EC crossflow 30290, setelah perakitan akhir, harus melewati jalur uji otomatis sepanjang 36 meter. Pengujian meliputi:

Uji Kekuatan Dielektrik (1500V AC, arus bocor <0,5mA selama 5 detik)

Uji Resistansi Isolasi (500V DC, >100MΩ)

Pengujian Daya & Arus (dalam ±10% dari tegangan nominal)

Tes Respons Kecepatan PWM (siklus kerja 0-100%, kesalahan linearitas <2%)

Uji Ketahanan Air (mensimulasikan kondisi IP56, semprotan air selama 10 menit)

Uji Penuaan Suhu Tinggi (pengoperasian terus menerus pada suhu 75°C selama 72 jam)

Semua data pengujian diunggah secara otomatis ke sistem MES, menghasilkan label kode QR unik. Para insinyur HOBART dapat memindai kode QR pada kipas mana pun untuk melacak tanggal produksinya, operator, kurva pengujian, dan bahkan pemasok batch kawat berenamel yang digunakan.

IV. Kebersihan dan Pengendalian ESD

Mengingat sensitivitas papan kontrol elektronik terhadap debu dan listrik statis, bengkel perakitan kipas aliran silang Chungfo dikelola sesuai dengan standar ISO 14644-1 Kelas 8 (ruang bersih Kelas 100.000). Selain itu, lantai anti-statis ESD dipasang di seluruh area, dan para pekerja mengenakan gelang anti-statis. Auditor kualitas HOBART terkejut selama audit pabrik awal menemukan bahwa kebersihan bengkel Chungfo bahkan melebihi kebersihan bengkel elektronik medis beberapa pemasoknya di Eropa.

V. Kapasitas dan Pergantian Fleksibel

Lini produksi khusus ini dapat menghasilkan 3.000 unit kipas EC Crossflow 30290 per hari. Lebih jauh lagi, berkat desain perlengkapan modular Chungfo, peralihan produksi ke ukuran lain (misalnya, 25060, 35120) hanya membutuhkan waktu 2 jam. Hal ini memberikan fleksibilitas yang sangat besar bagi HOBART dalam menanggapi fluktuasi pesanan musiman – selama musim puncak, Chungfo dapat untuk sementara mengubah dua lini produksi umum ke mode kipas crossflow, mencapai kapasitas harian puncak 6.000 unit.

Bab 4: Pilihan yang Tak Tergantikan – Mengapa China Chungfo Fan?

Selama pertemuan tinjauan akhir dengan HOBART, tim Chungfo ditanya pertanyaan langsung: "Ada juga produsen kipas angin yang sangat baik di Eropa. Apa yang Anda anggap sebagai keunggulan inti Anda?" Jawaban dalam lima dimensi berikut akhirnya memenangkan kontrak lima tahun tersebut.

I. Kualitas Produk: Dari "Memenuhi Standar" hingga "Melebihi Harapan"

Sistem manajemen mutu Chungfo tidak hanya bersertifikasi ISO 9001:2015, tetapi juga telah menetapkan standar internal "pengiriman tanpa cacat" khusus untuk industri kipas. Untuk kipas EC crossflow 30290, HOBART mensyaratkan MTBF (Mean Time Between Failures) sebesar 50.000 jam. Target desain Chungfo adalah 60.000 jam, dan dalam uji tipe aktual, 12 sampel yang dipilih secara acak melampaui 75.000 jam dalam pengujian masa pakai yang dipercepat. Selain itu, Chungfo melakukan inspeksi keluar 100% pada setiap unit, bukan pengambilan sampel AQL standar industri. Ini berarti HOBART menerima kipas yang semuanya telah lulus uji kelistrikan, kebisingan, getaran, dan kedap air secara lengkap.

II. 20 Tahun Keahlian Teknis yang Berfokus Sepenuhnya pada Kipas Angin

China Chungfo Fan didirikan pada tahun 2004 dan memiliki sejarah selama 20 tahun. Selama 20 tahun ini, perusahaan hanya melakukan satu hal: kipas angin. Dari kipas aksial AC awal hingga kipas aliran silang EC, blower sentrifugal, dan kipas turbo saat ini, Chungfo telah mengumpulkan lebih dari 300 cetakan dan lebih dari 100 paten. Manfaat dari fokus vertikal ini adalah: ketika dihadapkan dengan permintaan HOBART untuk "lingkungan kelembaban tinggi 70°C," Chungfo tidak memulai dari awal. Sebaliknya, mereka mengambil solusi "kipas sterilisasi suhu tinggi" yang dikembangkan pada tahun 2015 untuk pelanggan peralatan medis Jepang dari perpustakaan teknologi yang ada dan menyelesaikan adaptasinya hanya dalam tiga minggu. Kemampuan untuk menggunakan kembali teknologi ini adalah sesuatu yang tidak dapat diberikan oleh perusahaan generalis besar maupun perusahaan rintisan.

III. Proporsi Personel Teknis yang Tinggi – Mesin Penggerak Inovasi

Di antara 450 karyawan Chungfo, personel teknis R&D dan teknik berjumlah 118 orang, atau lebih dari 26%. Rasio ini sangat jarang terjadi di industri manufaktur tradisional. Tim ini terdiri dari 3 orang bergelar PhD (di bidang mekanika fluida, mesin listrik, dan ilmu material), 12 orang bergelar Master, dan puluhan insinyur senior. Tim teknis HOBART pernah melakukan perbandingan simulasi bersama: para insinyur Chungfo menggunakan ANSYS Fluent untuk mengoptimalkan medan aliran kipas crossflow 30290, meningkatkan aliran udara dari 210 CFM menjadi 235 CFM sekaligus mengurangi kebisingan sebesar 2,5 dB(A). Seluruh optimasi ini diselesaikan melalui simulasi numerik tanpa membuat prototipe fisik apa pun, sehingga mempersingkat siklus pengembangan hingga 6 minggu.

IV. Pengalaman Terbukti Melayani Merek-Merek Besar Global

Daftar pelanggan Chungfo sendiri merupakan bukti kualitasnya. Di sektor dapur komersial, Chungfo adalah pemasok jangka panjang untuk ITW Food Equipment Group (yang memiliki merek seperti Hobart dan Traulsen). Di bidang otomasi industri, Chungfo memiliki kerja sama yang erat dengan Siemens untuk kipas pendingin motor. Di bidang peralatan medis, Chungfo menyediakan kipas khusus untuk perangkat pencitraan tertentu dari Philips. Di bidang peralatan rumah tangga, Miele menggunakan Chungfo.
